ML4070-QSFP 是最先进的收发器测试仪，专为 Go/No Go 应用的快速生产测试而设计。它具有脉冲模式发生器和错误检测器，以及具有电源噪声注入功能的 QSFP 主机控制电路。ML4070 显示 3 个 QSFP 端口，用于 0 dB 和 9 dB 走线损耗以及环回。
一整套 API 和生产 GUI 可实现快速的一键式测量和自动报告生成。
波特率：8.5-15Gbps和21-30Gbps
测试模式：PRBS 7, 9, 15, 23, 31, 和用户自定义模式（16位@10G和40位@25G）
信号幅度： 200-800mV
外形尺寸：台式/机架 实验室和生产测试
ML4070-QSFP 是最先进的收发器测试仪，专为 Go/No Go 应用的快速生产测试而设计。它具有脉冲模式发生器和错误检测器，以及具有电源噪声注入功能的 QSFP 主机控制电路。ML4070 显示 3 个 QSFP 端口，用于 0 dB 和 9 dB 走线损耗以及环回。
一整套 API 和生产 GUI 可实现快速的一键式测量和自动报告生成。
ML4070-QSFP是一款专为QSFP+/QSFP28收发器测试设计的收发器测试夹具。
它具有众多功能，特别适用于快速生产测试，包括Go/No Go应用。
设备提供可变迹线长度、电源供电边际、电源噪声边际、比特率边际和浴缸曲线测量等功能。
它还能进行眼图轮廓测量和接收器灵敏度测试。
高操作温度范围：0至70°C。
DUT电压边际：3.1至3.6V。
DUT电源噪声边际。
DUT电流消耗测量。
DUT状态机接口和MSA配置。
作为电源电压、电源噪声、比特率±100ppm函数的BER图。
与MSA兼容的QSFP MCB。
眼图轮廓测量。
预强调容差测试。
GUI和API控制。
9dB端口的S21 & S11特性。
样品孔径抖动低于60fs。
比特率：8.5-15Gbps和21-30Gbps。
模式：PRBS 7, 9, 15, 23, 31, 和用户自定义模式（10G时16位和25G时40位）。
TX幅度差分：200-800mV。
TX幅度调整：200 mV/步。
预强调：6dB。
预强调分辨率：20步。
总抖动峰峰值@10G：10 ps（典型）。
总抖动峰峰值@25G：12 ps（典型）。
上升/下降时间（20–80%）@25G：17 ps。
输出回波损耗至10GHz：小于-15 dB。
输出回波损耗（16-25GHz）：小于-8dB。
错误检测器输入幅度：110-1050 mVpp @11G, 1200 mVpp @25G。
错误检测器最大输入：1200mV差分。
错误检测器输入灵敏度：30 mVpp @ 10.3125G / 50 mVpp @ 28G。
相位扫描分辨率：7位。
垂直扫描分辨率：8位。
输入CTLE动态范围：10dB。
参考时钟输出：8.5-15G为Rate/32，21-30G为Rate/80。
参考时钟输出幅度：550-850 mVpp。
参考时钟输入：8.5-15G为Rate/32，21-30G为Rate/80。
参考时钟输入幅度：300-1900 mVpp。
时钟数据恢复Rate/N（用户可选择8和16）。

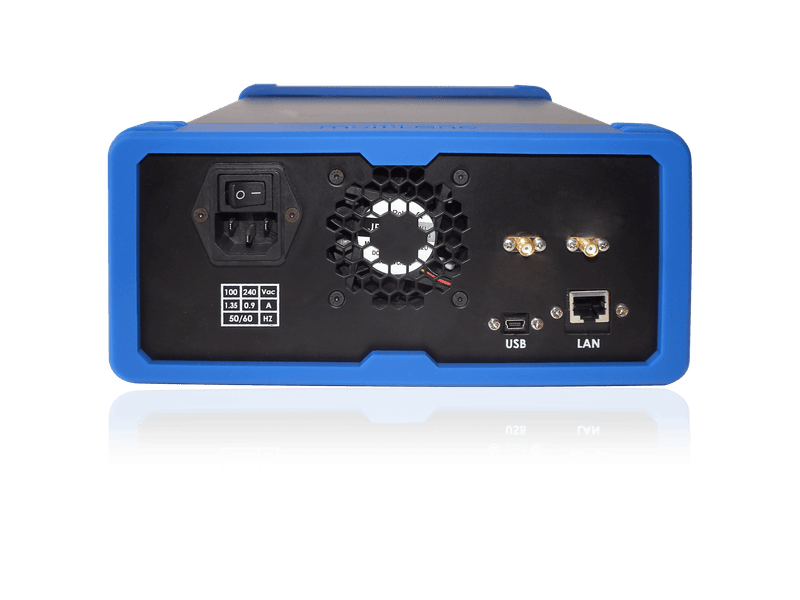

电源要求：12 V直流，最大40 W。
ML4070-QSFP QSFP28 Compliance Tester
请联系Multilane销售部门以获取更多信息和推荐配件。

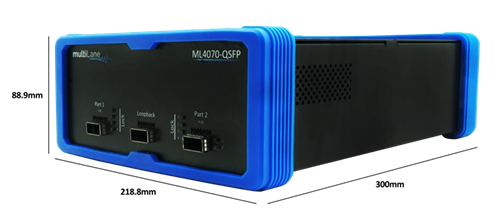

ML4070-QSFP是一款台式仪器，适合安装在19英寸的2U机架中。
两个并排放置的ML4070-QSFP占用一个2U机架插槽。
MultiLane还提供所需的支架。
