ML4039E 是一款功能齐全的 400G BERT，可配置为四通道 PAM4 58 GBaud 或四通道 NRZ 28/58 Gbps 通道。此外，PAM 模式支持 26GBd 的半速率。发射机支持 IEEE 和 OIF 规定的所有标准测试模式，例如 PRBS13Q、SSPRQ、PRBS31Q 等。波特率：PAM4: 23 – 29 GBaud / 46 – 58 GBaudNRZ: 23 – 29 Gbps / 46 – 58 Gbps通道数：4调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义信号幅度：0 – 800 mVpp 在 10 GBd 0 – 600 mVpp 在 26 GBd外形尺寸：台式/机架实验室和生产测试

ML4039EN 四通道 400G误码率测试仪 PAM4 58 GBaud NRZ 28/58 Gbps |MultiLane (在产)

ML4039EN 是一款功能齐全的 400G BERT，可配置为四通道 PAM4 58 GBaud 或四通道 NRZ 28/58 Gbps 通道。此外，PAM 模式支持 26GBd 的半速率。

发射机支持 IEEE 和 OIF 规定的所有标准测试模式，例如 PRBS13Q、SSPRQ、PRBS31Q 等。用户可以对 TX 进行编程，以输出长达 131 kb 的用户定义码型。

发射功率足以测试长达 10 Km 的 SMF 链路。

波特率：

PAM4: 23 – 29 GBaud / 46 – 58 GBaud

NRZ: 23 – 29 Gbps / 46 – 58 Gbps

通道数：4

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义

信号幅度： 0 – 800 mVpp

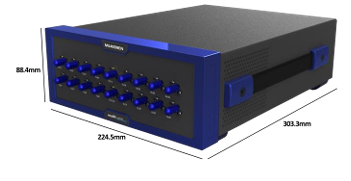

外形尺寸：台式/机架实验室和生产测试

参考价格：

厂家：MultiLane （收录32个产品）

产地：黎巴嫩

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

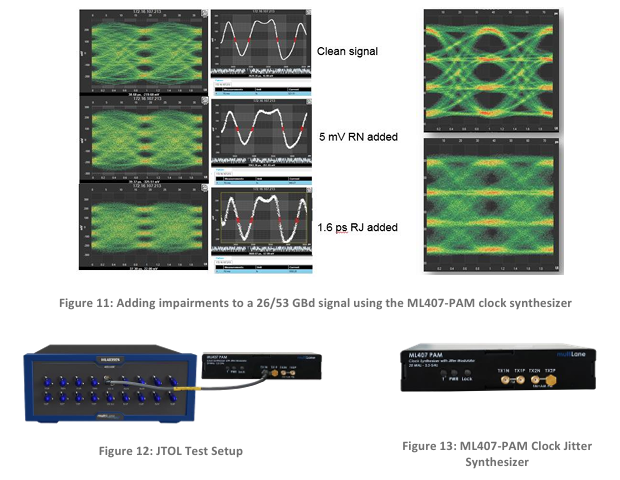

随着超大规模数据中心的加速增长，以太网网络基础设施的性能需求呈指数级增长，客户对高速数据吞吐量的期望达到了历史最高水平。因此，比特错误率测试仪（BERT）已成为物理层测试的基石，从验证光纤和铜线数字数据传输线的每一比特传输到测试信号完整性。BERT通过通信信道生成一系列比特，然后接收的比特与传输的比特进行比较。比特错误率（BER）评估了连接系统的整体端到端性能，并确保了通信的可靠性。ML4039EN是一款4通道、56 GBd PAM4 & NRZ、400G BERT，具有独特的串扰噪声注入能力。它可以与ML407-PAM组合用于抖动容忍度测试，并具有可编程的ISI仿真器。ML4039EN还支持真实的硬件FEC测试。

产品特点：

4通道 | 56 GBd PAM4 & NRZ | 400G BERT，具有ISI、JTOL和串扰噪声注入功能。
4 x 56 GBd NRZ/PAM4 BERT，支持SSPRQ、PRBS13Q和PRBS31Q。
7-Tap PPG线性均衡器，信号SNR、直方图和动态FFE。
可编程ISI仿真器，最高可达9dB。

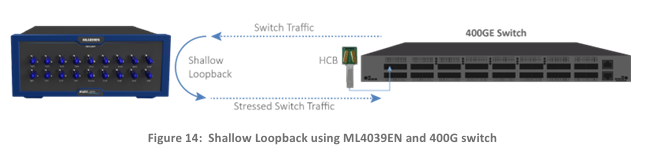

浅环回测试。
前向纠错（FEC）。

关键特性：

传输：
- 数据速率：23 – 29 & 46 – 58 GBd。
- 能够以100 kbps的步长调整比特率，并找到RX PLL锁定范围。
- 独立控制内部眼电平。
- 最大输出摆幅0.8 Vppd。
- 支持格雷编码和极性反转。
- 可用模式包括：PRBS7/9/11/13/15/16/23/31/58、PRBS13Q、PRBS31Q、SSPRQ、方波、错误注入。
- 3-tap预强调和后强调，7-tap线性TX FFE。
- 可编程ISI仿真。
接收：
- 随时间监控SNR。
- PAM4直方图监视器。
- PAM4切片器阈值自适应。
- 在以下模式上检测错误：PRBS 7/9/11/15/16/23/31、PRBS13Q和PRBS31Q。
- LOS指示器。
一般：
- 提供API库和文档。
- 提供LabView示例和Python包装器。
- 浅环回测试。
- 前向纠错（FEC）。
- 支持生成带有RS544/RS528编码类型的空闲模式。
- 支持RX上的FEC解码和FEC统计测量。
- 串扰注入。
- 可配置频率范围为914.2 Gbps和22-29.6 Gbps（NRZ），22-29.6 GBaud（PAM4）。
- 同一产品也有适用于Advantest V93K的ATE格式。
