TQ-3015A-02 是集E1、V.35、10M/100M/1000M以太网、光功率计测试和红光源等多种物理接口， 提供强大功能的手持式数据综合测试测试仪表，操作简单、 携带方便、全中文显示界面、直接显示测试统计结果的成功和失败， 为工程人员和维护人员进行现场安装、调试及维护，节约了大量的时间。E1/V.35功能测试
提供E1、V.35接口
支持BERT误码特性测试(G.821.G.826、M.2100)
支持帧中继、HDLC、PPP协议测试
支持E1、V.35链路上Ping及环回Ping 测试
自动探测目的IP 地址（HDLC/PPP/FR）功能
10M/100M/1000M 千兆以太网测试
双光/电接口 支持850nm/1300nm/1310nm/1550nm
高线速IP Ping测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
光功率计测试
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
红光源测试
工作波长：650nm LD
测试距离：3-5km
TQ-3015A-02数据综合测试仪
TQ-3015A-02 是集E1、V.35、10M/100M/1000M以太网、光功率计测试和红光源等多种物理接口， 提供强大功能的手持式数据综合测试测试仪表，操作简单、 携带方便、全中文显示界面、直接显示测试统计结果的成功和失败， 为工程人员和维护人员进行现场安装、调试及维护，节约了大量的时间。
产品功能
E1/V.35功能测试
提供E1、V.35接口
支持BERT误码特性测试(G.821.G.826、M.2100)
支持帧中继、HDLC、PPP协议测试
支持E1、V.35链路上Ping及环回Ping 测试
自动探测目的IP 地址（HDLC/PPP/FR）功能
10M/100M/1000M 千兆以太网测试
双光/电接口 支持850nm/1300nm/1310nm/1550nm
高线速IP Ping测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
光功率计测试
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
红光源测试
工作波长：650nm LD
测试距离：3-5km
性能指标
接 口
Datacom数据接口：V.35数据测试功能
E1接口： E1链路,符合G.703(E1)测试功能
以太网接口：10M/100M/1000M双光、电千兆以太网端口
光功率计接口
红光源接口
E1部分

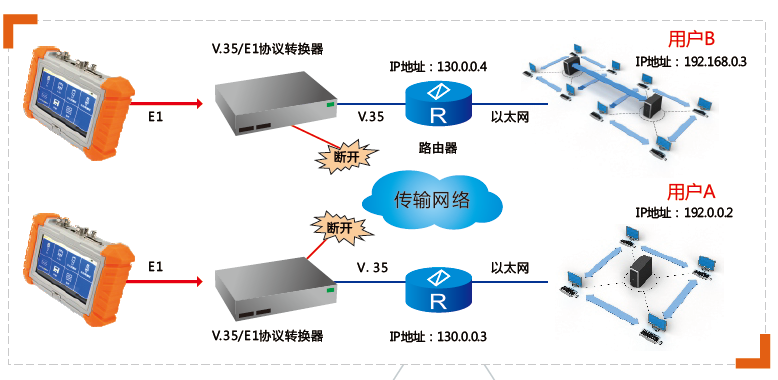

《E1接口误码测试和IP Ping（PPP/HDLC/帧中继）功能测试示意图》
测试目的：
1、环回测试E1链路误码率及传输性能。
2、环回IP Ping链路链路是否畅通。
3、在线监控E1物理层链路是否有误码。
具体指标如下:
测试速率：2.048Mbps、N (连续) 和M (非连续) x 64Kbps(N&M=1到31) 插入／取出N或M x 64kbps
线路编码：HDB3&AMI
帧 型：非成帧、PCM-30、PCM-30c、PCM-31、PCM-31c，符合ITU-T G.704
在线、非在线测试功能
发送端
时钟源，内部时钟：2.048MHz±5ppm
输入灵敏度：0到-43dB
线路编码：HDB3和AMI
脉冲波形：符合ITU-T G.703
差错插入：BIT、CODE、BIT+CODE；单个或1x10-1到1x10-7速率
接收端
频率范围：2.048Mbps±8000bps
接 收：锁住被收信号
回损性能符合ITU-T G.703、抖动容阻
符合ITU-T G.823
测 量
E1接收信号电平
E1接收频率测量
E1的接口电压
Code/BPV差错（差错计数和比率）
帧差错（FAS、MFAS和CRC-4差错计数和差错比率）LOS、Sync丢失、LOF、AIS、FAS、RAI和MFAS秒计
数G.821分析、G.826、M.2100测量、E-bit差错计数和比率
支持PPP、HDLC 二层路由协议的分析
自动探测路由器IP地址
快速流量IP Ping功能的测试及环回Ping
V.35部分

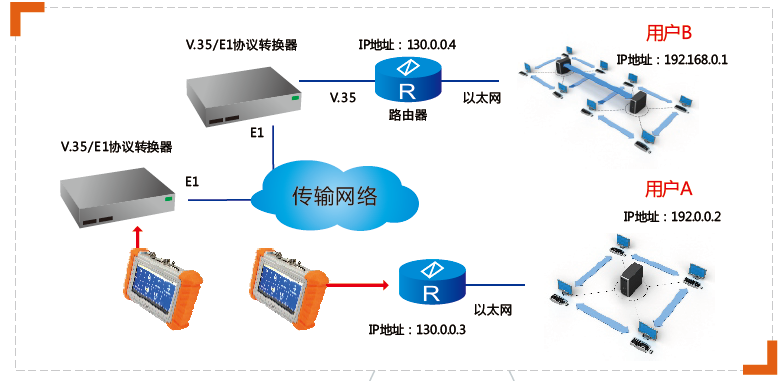

《V.35接口误码测试和IP Ping（PPP/HDLC/帧中继）功能测试示意图》
测试目的：
1、仪表自动探测远端路由器协议类型和IP 地址，并进行IP Ping功能，进行连通测试功能
2、V.35链路层误码测试。
测试速率：N x 64Kbps(N =1到31)
V.35、DCE/DTE接入模式同步测试模式测试图案
PRBS:2n-1,n=9,11,15,20,23，符合ITU-T0.152,0.153
BERT误码特性测试符合G.821分析
提供V.35监控功能
支持PPP、HDLC 二层路由协议的分析
自动探测路由器IP地址
快速流量IP Ping功能的测试及环回Ping
帧中继参数
支持E1、V.35物理接口
UNI DTE/DCE 帧中继监测和模拟用户端（CPE）测试
符合标准: ITU Q.933, ANSI T1.618/T1.617 CISCO LMI,LMI 分析，PVC 状态
DLCI 统计 (同时提供 32个 DLCI)
CIR 服务质量测试
定时器：T391,T392,N391,N392,N393
性能统计
自动探测路由器IP地址
支持链路的IP 地址自动探测及快速流量IP Ping功能的测试
10/100/1000M千兆以太网部分

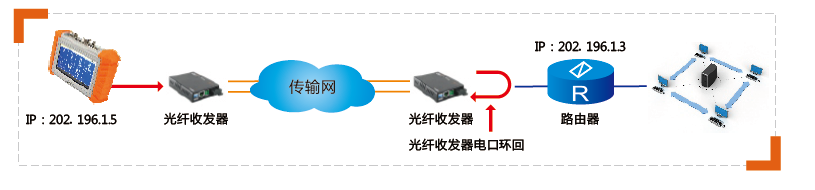

《使用1台仪表配合数据综合测试示意图》如下

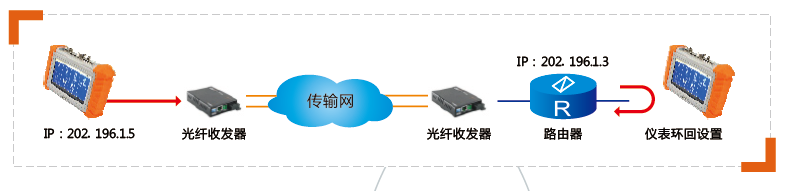

《使用2台仪表配合数据综合测试示意图》如下：
以太网主要测试项目：
自动识别10/100/1000M 网络服务
DHCP自动获取IP地址或者手动配置IP地址，非法DHCP服务探测
支持IP和VLAN发现
支持VLAN测试
支持MSTP汇聚口测试：专线电路汇聚口一对多组网（汇聚口VLAN划分），a、汇聚口路由器不做操作，从支路远端点直接对汇聚口路由器发起测试，测试丢包率、吞吐率、时延、背对背等参数，并得到准确的带宽。b、支路点打环，从汇聚口侧，向各支路点测试丢包率、吞吐率、时延、背对背等参数，并得到准确的带宽。a、b场景均为单机完成
支持RFC2544测试，可测试包括吞吐量、时延/抖动、丢包率/误码率、背靠背；支持标准帧长64、128、256、512、1024、1518，同时额外支持JAMBO巨帧，4000、8000、10000字节
RFC2544测试界面专线链路可以自动探测对端IP地址
PING：指定带宽的PING测试，带宽可从1M到1000M，单帧尺寸最长达10000字节
支持以太网接口在远端打环时，直接在界面显示环路发现
支持局域网以太端口定位
智能侦测和环回
路由跟踪功能
支持1-4层环回测试
ARP扫描（IP地址、MAC统计）
通过模式带宽流量监测
支持广播风暴探测
支持TCPING测试
光功率计测试

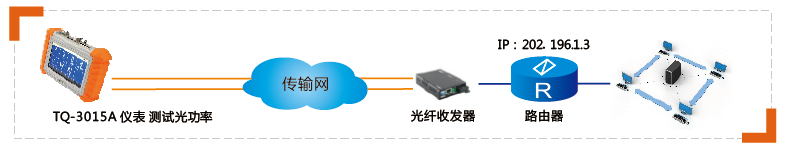

《独立光功率计接口测试示意图》如下：
优点：通过独立的光功率计接口测试光功率，测试精度远远高于SFP光模块自带光功率模块。
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
支持接口：FC/SC/ST/LC
测试范围：+10~ -70dBm
探测器类型：InGaAs
精度：±0.01dB
红光源测试
工作波长：650nm LD
接口类型：2.5mm万用接头（支持FC/SC/ST)
测试距离：3-5km
调制模式：CW/270Hz/1KHz/2K
一般特性
支持车载充电功能
支持USB接口、TF卡，以及导出测试数据
高分辨率7英寸彩色LCD显示屏，触摸屏，带LED背光
内部电池：智能型锂电池 4600mAh，12.6V
电池操作时间：5小时；充电时间：3小时
充电器：12.6V@2A,100到240VAC,50-60Hz
环 境
操作温度： 0℃到50℃
存贮温度：－20℃到+70℃
温 度：5%到90%非凝结
尺 寸：240mm x160mm x 60mm
重 量：小于1公斤
产品功能
E1/V.35功能测试
提供E1、V.35接口
支持BERT误码特性测试(G.821.G.826、M.2100/)
支持帧中继、HDLC、PPP协议测试
支持E1、V.35链路上Ping及环回Ping 测试
自动探测目的IP 地址（HDLC/PPP/FR）功能
10M/100M/1000M 千兆以太网测试
双光/电接口 支持850nm/1300nm/1310nm/1550nm
高线速IP Ping测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
光功率计测试
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
红光源测试
工作波长：650nm LD
测试距离：3-5km
性能指标
接 口
Datacom数据接口：V.35数据测试功能
E1接口： E1链路,符合G.703(E1)测试功能
以太网接口：10M/100M/1000M双光、电千兆以太网端口
光功率计接口
红光源接口
一般特性
支持车载充电功能
支持USB接口、TF卡，以及导出测试数据
高分辨率7英寸彩色LCD显示屏，触摸屏，带LED背光
内部电池：智能型锂电池 4600mAh，12.6V
电池操作时间：5小时；充电时间：3小时
充电器：12.6V@2A,100到240VAC,50-60Hz
环境
操作温度： 0℃到50℃
存贮温度：－20℃到+70℃
温 度：5%到90%非凝结
尺 寸：240mm x160mm x 60mm
重 量：小于1公斤
