射频信号频率范围8至18和33至38GHz
双通道变频
频率步进10Hz
频率切换时间75us
带宽500MHz-2000MHz
输出功率+20dBm
输出谐波抑制50dBc
具有内外参考切换功能
方便组成多通道相参收发系统
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品
多倍频程射频覆盖：0.5GHz至20/26.5/40/50/67GHz瞬时信号带宽高达4GHz以上具有幅度均衡和群时延均衡功能多种中频/带宽组合优异的相噪指标(67GHz):≤-100dBc/Hz@10KHz具有内外参考切换功能具有网络控制功能
多倍频程射频覆盖：0.5GHz至20/26.5/40/50/67GHz瞬时信号带宽高达4GHz以上具有幅度均衡和群时延均衡功能多种中频/带宽组合优异的相噪指标(67GHz):≤-100dBc/Hz@10KHz具有内外参考切换功能具有网络控制功能
多倍频程量级射频覆盖（0.5至40GHz）倍频程射频覆盖S、C、X、Ku和Ka瞬时信号带宽高达2GHz以上具有幅度均衡和群时延均衡功能多种中频/带宽组合双通道相参或非相参可选优异的相噪指标≤-100dBc/Hz@10KHz具有内外参考切换功能具有网络控制功能
- «
- 1
- »
CPCI_SFXX0838M 8至18和33至38GHz变频器系统|中星联华 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

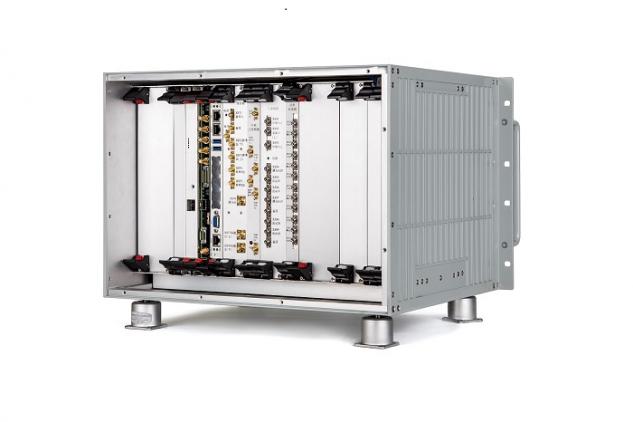

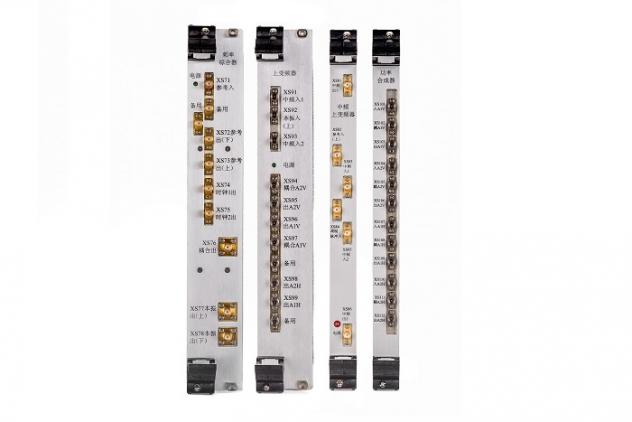

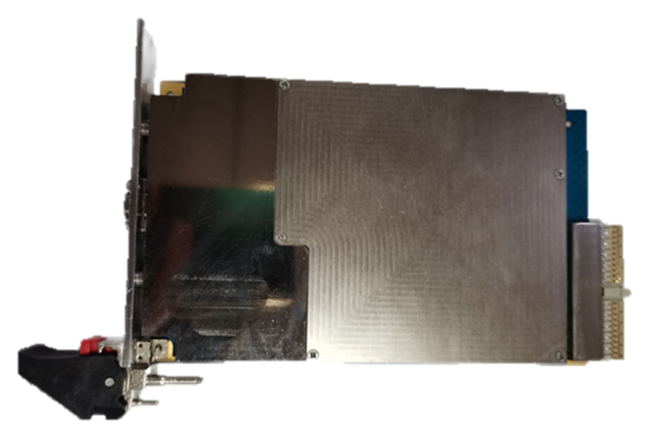

CPCI_SFXX0838M变频器系统是本公司CPXI结构的系列变频器组成，其射频信号频率为8～18&33-38GHz，频率步进10Hz。下变频中频频率为400MHz/1.2GHz,信号带宽为500/2000MHz，上变频中频频率为400MHz，信号带宽500MHz/2000MHz。该变频器都是CPXI标准结构，很方便组成多通道收放系统。该变频系统包含CPXI机箱一台、主控板一套、频率源模块一套、中频上变频模块、射频上变频模块、输出功放模块、射频下变频模块、中频下变频模块。 其中变频模块都是双路的，共用本振。

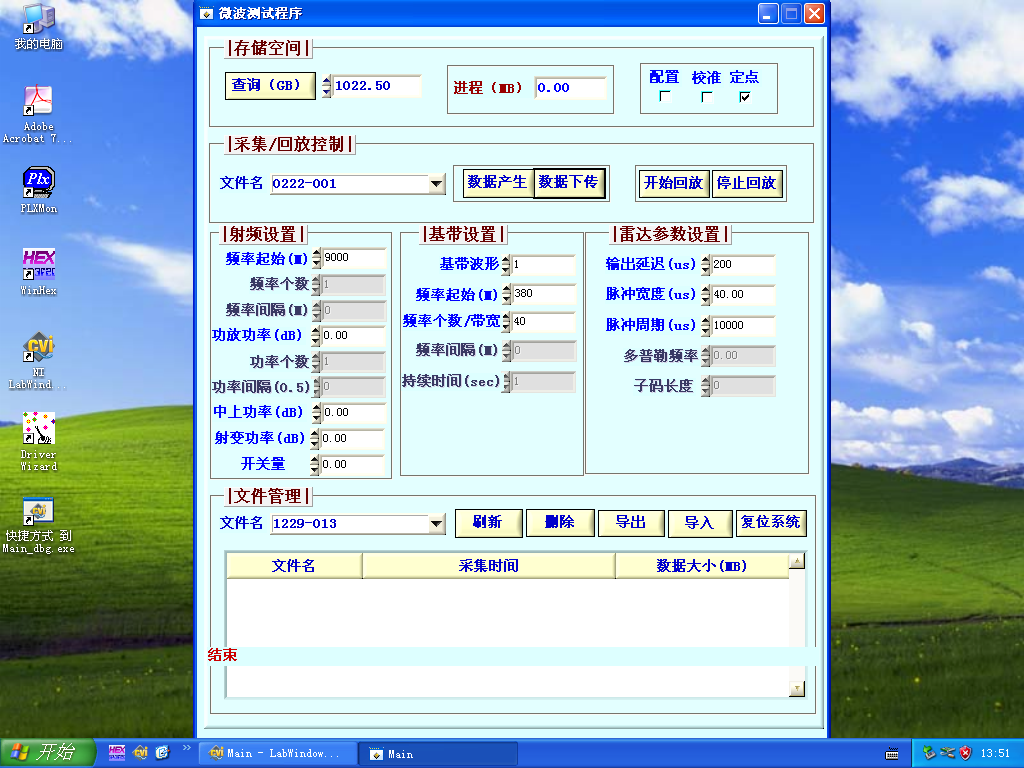

可以通过上位机软件实现模块分别控制和设置，控制的参数有射频频率，增益等。
关键词:
| 技术指标 | 上变频器 | 下变频器 | |
| 型号 | CPXI_SFUC0838M | PXI_SFDC0838M | |
| 输入特性 | 输入频率 | 400±250MHz/1.2±1GHz | 8～18&33～38GHz |
| 最大输入功率(工作) | -8dBm | 10dBm | |
| 输入阻抗 | 50欧姆 | 50欧姆 | |
| 输入端口驻波比 | ≤1.5 | ≤2.0 | |
| 输出特性 | 输出频率 | 8～18&33～38GHz | 400±250MHz/1.2±1GHz |
| 输出1dB压缩点功率 | ≥+20dBm(选装功放) | ≥+10dBm | |
| ≥+5dBm(未选装功放) | |||
| 输出阻抗 | 50欧姆 | 50欧姆 | |
| 输出端口驻波比 | ≤2.0 | ≤1.5 | |
| 变频特性 | 增益 | -60～30dB | -10～50dB |
| 增益调节步进 | 0.5dB | 0.5dB | |
| 增益平坦度 | ±2dB/2000MHz | ±2dB/2000MHz | |
| 带内杂波抑制 | ≥60dB(0dBm输出) | ≥60dB(0dBm输出) | |
| 镜频抑制 | / | ≥60dB | |
| 频谱特性 | 不倒置 | 不倒置 | |
| 输出IP3 | ≥+25dBm(选装功放) | ≥+20dBm | |
| ≥+15dBm(未选装功放) | |||
| 噪声系数（最大增益时） | / | ≤10dB | |
| 本振特性 | 本振频率调节步进 | 10Hz | 10Hz |
| 本振相位噪声 | ≤-75dBc/Hz@100Hz | ≤-75dBc/Hz@100Hz | |
| ≤-95dBc/Hz@1KHz | ≤-95dBc/Hz@1KHz | ||
| ≤-100dBc/Hz@10KHz | ≤-100dBc/Hz@10KHz | ||
| ≤-100dBc/Hz@100KHz | ≤-100dBc/Hz@100KHz | ||
| ≤-105dBc/Hz@1MHz | ≤-105dBc/Hz@1MHz | ||
| 参考特性 | 内部参考频率稳定度 | ±5e-8 -20℃～+55℃ | |
| 具有内外10MHz参考切换功能 | |||
| 物理特性 | 体积结构 | 6U CPXI | 6U CPXI |
| 变频通道3槽 | 变频通道3槽 | ||
| 本振2槽 | 本振2槽 | ||
| 功放1槽 | , | ||
| 工作温度 | -20℃～+55℃ | -20℃～+55℃ | |
| 相对湿度 | 20%～80% (+30℃) | 20%～80% (+30℃) | |
