ML4025-ATE-gen2 是一款最先进的 4 通道数字采样示波器，可用作 ATE 板。DSO 在 35 GHz 下自动执行准确的眼图分析，以表征发射机的质量，实施统计欠采样技术，并使用全面的软件库进行眼图测量、抖动分析和NRZ/PAM4 数据处理。
数据格式支持NRZ 和 PAM4
固有抖动 200fs rms
输入摆幅最大值 1200 mVppd
上升 / 下降时间 9.5 ps
垂直分辨率 14 位
电通道带宽35 GHz
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品
ML4015F 数字采样示波器是一种高度关联的解决方案，可加速大规模验证。ML4015F 是一款功能齐全、经济高效的单通道或双通道电气采样示波器，带有一个 70Ghz 差分电气采样器，用于 224Gbps/通道测试。验验证112GBaud PAM4信号通过SSPRQ模式支持802.3bs TDECQ测量支持开放眼MSA每通道100G和200G的信道特征70Ghz电气采样器带宽可选配SMPS或1.85mm连接器
ML4025-BTP-gen2 系列 四通道数字采样示波器板卡 35GHz |MultiLane (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
高速数字通信信号的一般时域测量
高速 SerDes 测试
高端口数烧录测试
收发器制造测试
收发器评估和验证
PAM-N 和 NRZ 驱动器的资格认证
TP1-a 压力校准
采样率高达 100 MHz
在 SSPRQ 模式下 TDECQ 小于 5 秒
基于 FPGA 的架构，快速模式捕获和 DSP

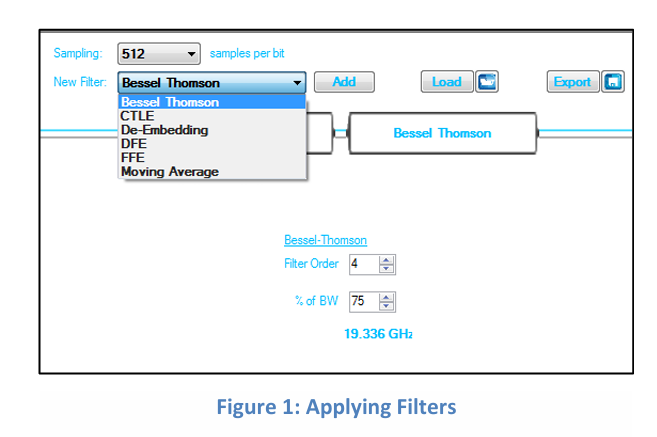

内置了丰富的 DSP 滤波器库，如 Bessel-Thomson、CTLE、DFE、FFE、去嵌入和组件仿真，所有这些都可以在标准 GUI 中免费使用。
用户可写入的校准常数
可以校准到 DUT，包括测试夹具和电缆的损耗
内置标准掩模库
提供全面的 API 和示例代码，加快集成
编码测量

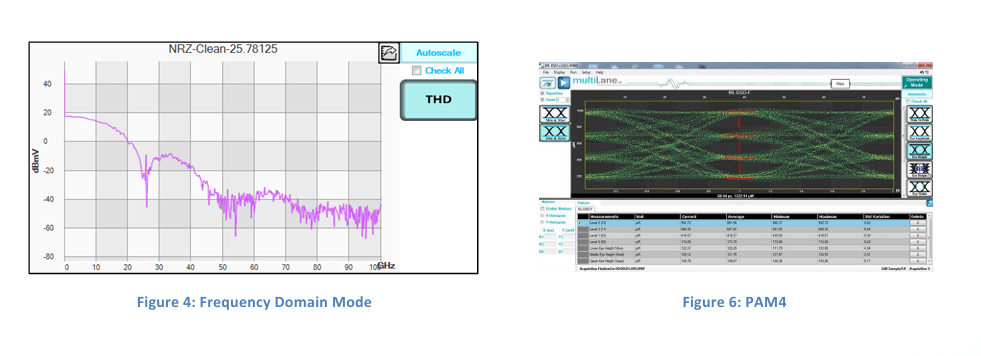

PAM-4
TDECQ、SNDR、RLM、通过 BER 测量眼高、通过 BER 测量眼宽
NRZ

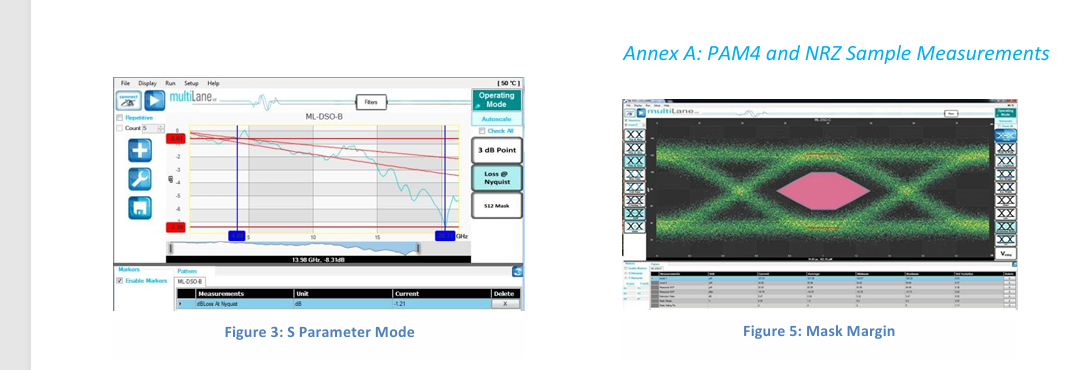

顶部&底部、最小&最大、'1'&'0'、转换时间、交叉百分比、掩模余量、峰峰值、眼图幅度、眼图高度、眼图宽度、抖动、SNR、ER、VEC、Vrms、DJ&RJ、噪声
CTLE 自适应/手动

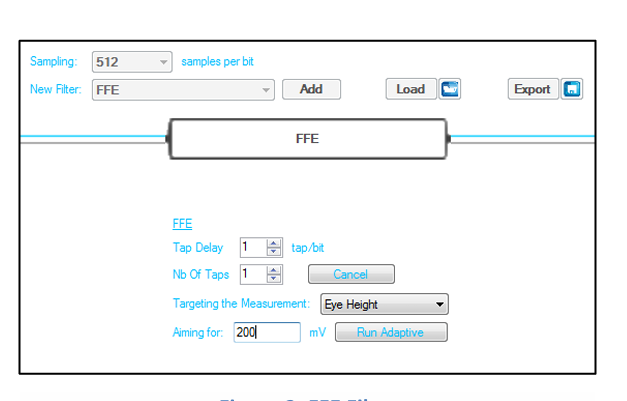

FFE 自适应/手动
DFE 自适应/手动
去嵌入 S4P
仿真 S4P
归一化滤波器
移动平均
支持 NRZ 和 PAM4 数据格式
固有抖动 200 fs rms
输入摆动最大 1200 mVppd
上升/下降时间 9.5 ps
垂直分辨率 14 位
电气通道带宽 35 GHz
电气通道连接器 2.92 mm
时钟输入带宽 0.1 – 6.6 GHz
时钟输入摆动 355 ~ 1800 mVpp
时钟输入连接器 SMA (f), 50 Ω
采样频率 70 - 100 MHz
内存 256x16 MSa（4 通道共享）
模式捕获 高达 PRBS16 和 SSPRQ
SFDR (正弦波) 50 mVpp 1 GS/s
在 10 GHz 时 -58 dBc
在 30 GHz 时 -53 dBc
功率等级 120/240 V, 1.5 A/0.9 A
控制接口 GbE
重量 ~ 1.5 kg
