RPM-3100 通过式射频功率计
世界上第一款一体式数字通过式射频功率计
RPM-3100是一款专门为移动通信领域的特定频段定制的通过式手持数字功率计,特别适用于测量各种复杂的调制信号的功率。
RPM-3100具有操作简便,动态范围大,精确度及稳定度高等特点,并可实现长时间,实时的在线监测及数据存储。
RPM-3100 还可以通过 RPM-3005 数据上传软件
一、主要功能
· 专门支持 GSM900/1800,CDMA800/1900/2100,TD-SCDMA, W-CDMA及 WiMAX 等标准频段
· 输入-输出反接保护
· 全自动调零
· 自动定时关机
· 完全独立的在线监测记录功能,特别适用于漂移分析和捕捉偶发的故障现象
· 通过USB接口实现存储数据上传及分析
· 人性化用户界面及高清晰度彩色液晶显示
· 标准N型微波接口,支持各种发射及天馈系统
· 中文显示
二、功能描述:
1)、独立的在线监测记录功能。
提供一个独立的射频信号在线监测记录功能,超大的容量的8G SD卡,每秒钟记录一次,连续监控时间长达3个月,特别适用于偶发故障和疑难现象的捕捉,同时可以用于工程验收长期可靠性测试的手段。仪表内部的存储记录数据,通过RPM3005软件上传到PC电脑上,通过EXECL 保存读取数据。
2)、输入-输出反接保护
当被测试天馈线射频信号的输入方向接入到RPM-3100的输出端口,RPM-3100仪表将提供告警信号,提示天馈线电缆接入错误,同时RPM-3100不会烧坏,是目前世界唯一一款不会因为人为因素把输入输出接反,而烧坏的仪表。

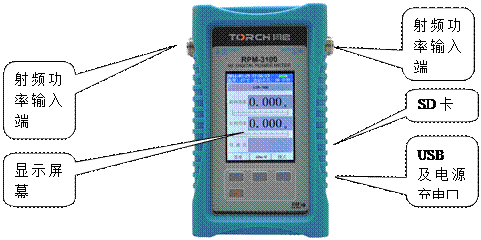

3)、友好的用户界面及高清晰度彩色液晶显示
产品规格
三、技术指标
· 频率范围: 700MHz - 3GHz
· 功率测量范围: 5mW - 160W (@1GHz)
5mW - 80W (@2GHz)
· 最大输入功率: 见图1
· 分辨率: 0.01dBm or 0.01W
· 功率测量模式: 平均 / 峰值 / 突发平均
· 绝对准确度: +/- 4% +/- 5mW ( +15 to +35°C)
+/- 6% +/- 5mW ( 0 to +50°C)
· 驻波比测量范围: 1.10 - 40.0
· 插入损耗: < 0.1dB (@1GHz)
< 0.2dB (@2GHz)
· 插入驻波比: < 1.10 (@1GHz)
< 1.20 (@2GHz)
· 方向性: > 20dB
· 峰均比: > 10dB
· 峰值 / 突发脉冲宽度: 150us - 4s
· 突发脉冲频率: 0.125Hz - 1000Hz
· 突发脉冲占空比: 0.1% - 100%
· 额定阻抗: 50Ω
· 射频接口: 标准N型头(母)
· 自动关机时长: 可选
· 数据存储: 150个文件 (仪器内存)
50天(2GB SD卡)
· 电池类别: 锂离子聚合物电池
· 电池连续使用时间: 大于6小时
· 外接电源: 直流 5V/300mA
· 计算机接口: USB2.0
· 工作温度: -10 to +50°C(Relative Humidity < 95%)
· 储存温度: -20 to +50°C(Relative Humidity < 70%)
· 工作海拔: 5000m/16400ft
· 储存海拔: 14000m/46000ft
· ESD: 大于8KV
· 尺寸: 180mm(L) x120mm(W) x50mm(H)
· 重量: 800g
标准配件
电源适配器(输入交流90-240V,输出直流5V/300mA)
1.2米 USB-A 转 USB-B 数据线
用户手册
便携包
三、技术指标
· 频率范围: 700MHz - 3GHz
· 功率测量范围: 5mW - 160W (@1GHz)
5mW - 80W (@2GHz)
· 最大输入功率: 见图1
· 分辨率: 0.01dBm or 0.01W
· 功率测量模式: 平均 / 峰值 / 突发平均
· 绝对准确度: +/- 4% +/- 5mW ( +15 to +35°C)
+/- 6% +/- 5mW ( 0 to +50°C)
· 驻波比测量范围: 1.10 - 40.0
· 插入损耗: < 0.1dB (@1GHz)
< 0.2dB (@2GHz)
· 插入驻波比: < 1.10 (@1GHz)
< 1.20 (@2GHz)
· 方向性: > 20dB
· 峰均比: > 10dB
· 峰值 / 突发脉冲宽度: 150us - 4s
· 突发脉冲频率: 0.125Hz - 1000Hz
· 突发脉冲占空比: 0.1% - 100%
· 额定阻抗: 50Ω
· 射频接口: 标准N型头(母)
· 自动关机时长: 可选
· 数据存储: 150个文件 (仪器内存)
50天(2GB SD卡)
· 电池类别: 锂离子聚合物电池
· 电池连续使用时间: 大于6小时
· 外接电源: 直流 5V/300mA
· 计算机接口: USB2.0
· 工作温度: -10 to +50°C(Relative Humidity < 95%)
· 储存温度: -20 to +50°C(Relative Humidity < 70%)
· 工作海拔: 5000m/16400ft
· 储存海拔: 14000m/46000ft
· ESD: 大于8KV
· 尺寸: 180mm(L) x120mm(W) x50mm(H)
· 重量: 800g
标准配件
电源适配器(输入交流90-240V,输出直流5V/300mA)
1.2米 USB-A 转 USB-B 数据线
用户手册
便携包
