TQ-3015A-J03千兆以太网测试仪
TQ-3015A-J03是集10M/100M/1000M以太网、光功率计测试、红光源和光纤长度测试等多种物理接口， 提供强大功能的手持式千兆以太网测试测试仪表，操作简单、 携带方便、全中文显示界面、直接显示测试统计结果的成功和失败， 为工程人员和维护人员进行现场安装、调试及维护，节约了大量的时间。
10M/100M/1000M 千兆以太网测试
双光/电接口 支持850nm/1300nm/1310nm/1550nm
高线速IP Ping测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
光功率计测试
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
红光源测试
工作波长：650nm LD
测试距离：8-10km
光纤长度测试
快速精确检测光纤光缆故障点位置与类型
全线路断点检测测试范围10~40km
支持1310nm/1550nm等不同波长
产品概述
TQ-3015A-J03千兆以太网测试仪
TQ-3015A-J03是集10M/100M/1000M以太网、光功率计测试、红光源和光纤长度测试等多种物理接口， 提供强大功能的手持式千兆以太网测试测试仪表，操作简单、 携带方便、全中文显示界面、直接显示测试统计结果的成功和失败， 为工程人员和维护人员进行现场安装、调试及维护，节约了大量的时间。
产品功能
10M/100M/1000M 千兆以太网测试
双光/电接口 支持850nm/1300nm/1310nm/1550nm
高线速IP Ping测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
光功率计测试
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
红光源测试
工作波长：650nm LD
测试距离：8-10km
光纤长度测试
快速精确检测光纤光缆故障点位置与类型
全线路断点检测测试范围10~40km
支持1310nm/1550nm等不同波长
性能指标
接 口
以太网接口：双光、双电10/100/1000M以太网端口。
光功率接口：独立的接口（SC/FC）。
独立的650波长红光源接口
光纤长度测试接口：提供FC/PC接口。
10/100/1000M千兆以太网部分

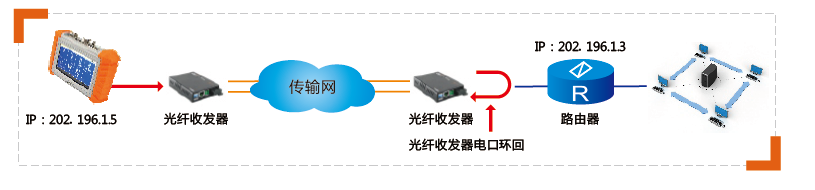

《使用1台仪表配合网络测试示意图》如下

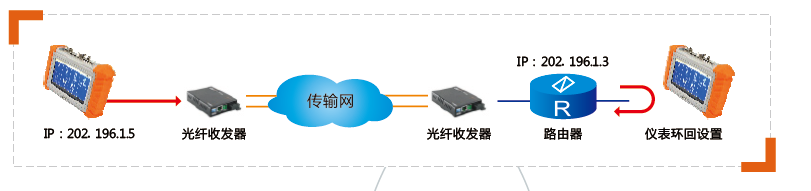

《使用2台仪表配合网络测试示意图》如下：
以太网主要测试项目：
自动识别10/100/1000M 网络服务
DHCP自动获取IP地址或者手动配置IP地址，非法DHCP服务探测
能够以太网链路误码测试
支持RFC2544规范测试（吞吐率、丢包率、时延、背靠背）测试界面可以自动动探测对端IP地址，路由等效环回测试。
快速吞吐量测试，测试界面可以自动探测对端IP地址。
路由器跟踪测试
网页浏览
Y.1564测试
EFM 0AM测试
ARP扫描（IP地址、MAC统计）
多路流量发生器(IP/TCP/UDP)
8路流量发生器
支持点对多点IP地址流量带宽测试
支持DFTP服务器
支持DFTP客户端支持上行和下载吞吐量测试
支持线速IP Ping，可自定义带宽和帧长度。帧长度最大支撑64000。
支持网络内部自环拥塞诊断查询
支持VLAN测试
支持环回测试
支持通过式抓包分析功能
线缆测量，直接显示链路状态及线缆长度
光功率计测试

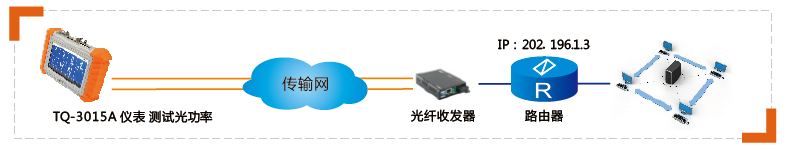

《独立光功率计接口测试示意图》如下：
优点：通过独立的光功率计接口测试光功率，测试精度远远高于SFP光模块自带光功率模块。
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
支持接口：FC/SC/ST/LC
测试范围：+10~ -70dBm
探测器类型：InGaAs
精度：±0.01dB
红光源测试
工作波长：650nm LD
接口类型：2.5mm万用接头（支持FC/SC/ST)
输入功率：＞5mW
测试距离：大于8km
调制模式：CW/270Hz/1KHz/2K
光纤长度测试

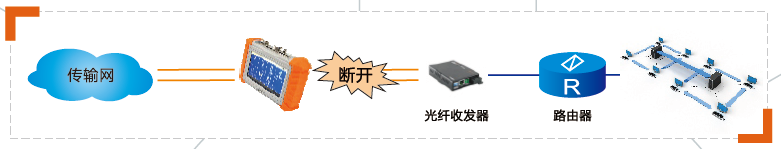

《光纤长度测试示意图》如下：
光源波长（nm）：1550±20
光纤类型：9/125 m，USER1,GenricG652/G657,CorningSMF-28，Lucent True Wave
测量距离：10~40km
反射事件盲区：15m
距离准确度：±（2m+2*0.1％*距离）
脉冲宽度：自动调整
一般特性
支持USB和以太网接口方式的文件和数据的输入输出；还可以支持U盘存储方式；
支持触摸屏操作方式；中文英文操作界面。
支持交流电和锂电池供电方式；
手持式仪表，方便携带。
全套仪表应包括主机、适配器、电池、光模块、网线尾纤、仪表包。支撑车载充电功能。
环境
操作温度：-10～+50℃；
存贮温度：-40～+70℃；
温 度：95%（非冷凝）
尺 寸：240mm x160mm x 60mm
重 量：小于1公斤
产品功能
10M/100M/1000M 千兆以太网测试
双光/电接口 支持850nm/1300nm/1310nm/1550nm
高线速IP Ping测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
光功率计测试
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
红光源测试
工作波长：650nm LD
测试距离：8-10km
光纤长度测试
快速精确检测光纤光缆故障点位置与类型
全线路断点检测测试范围10~40km
支持1310nm/1550nm等不同波长
性能指标
接 口
以太网接口：双光、双电10/100/1000M以太网端口。
光功率接口：独立的接口（SC/FC）。
独立的650波长红光源接口
光纤长度测试接口：提供FC/PC接口。
一般特性
支持USB和以太网接口方式的文件和数据的输入输出；还可以支持U盘存储方式；
支持触摸屏操作方式；中文英文操作界面。
支持交流电和锂电池供电方式；
手持式仪表，方便携带。
全套仪表应包括主机、适配器、电池、光模块、网线尾纤、仪表包。支撑车载充电功能。
环境
操作温度：-10～+50℃；
存贮温度：-40～+70℃；
温 度：95%（非冷凝）
尺 寸：240mm x160mm x 60mm
重 量：小于1公斤
