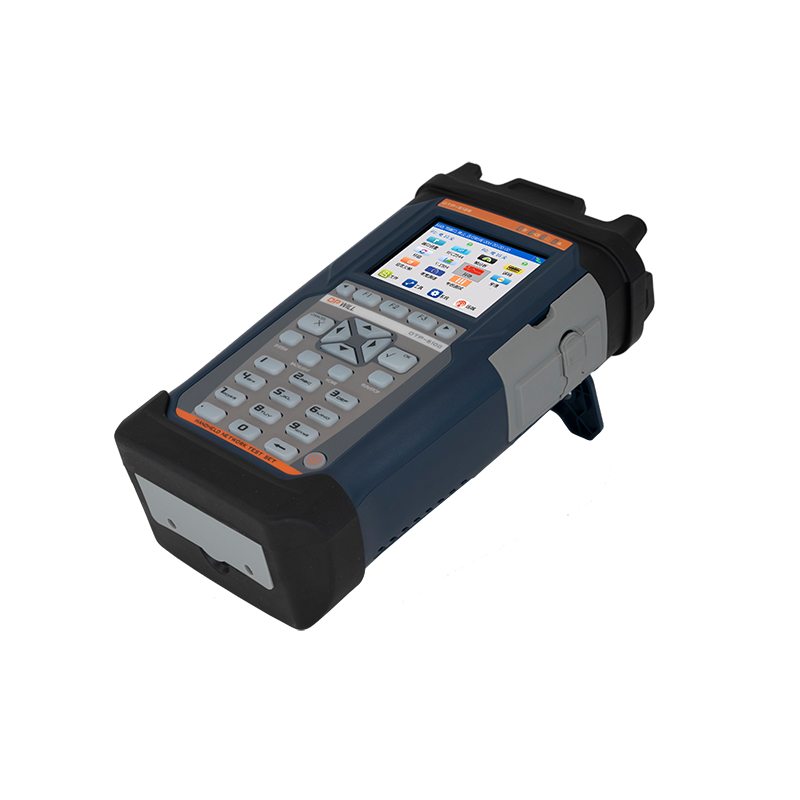

TQ-3015A-J02数据综合测试仪
TQ-3015A-J02 是集E1、V.35/V.24、10M/100M/1000M以太网、光功率计测试和红光源等多种物理接口， 提供强大功能的手持式数据综合测试测试仪表，操作简单、 携带方便、全中文显示界面、直接显示测试统计结果的成功和失败， 为工程人员和维护人员进行现场安装、调试及维护，节约了大量的时间。
产品功能
E1/V.35功能测试
提供E1、V.35接口
支持BERT误码特性测试(G.821.G.826、M.2100)
支持帧中继、HDLC、PPP协议测试
支持E1、V.35链路上Ping及环回Ping 测试
自动探测目的IP 地址（HDLC/PPP/FR）功能
10M/100M/1000M 千兆以太网测试
双光/电接口 支持850nm/1300nm/1310nm/1550nm
高线速IP Ping测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
光功率计测试
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
红光源测试
工作波长：650nm LD
测试距离：8-10km
光纤长度测试
快速精确检测光纤光缆故障点位置与类型
全线路断点检测测试范围10~40km
支持1310nm/1550nm等不同波长
性能指标
接 口
Datecom数据接口：1个V.35数据测试功能。
E1接口：E1链路，符合G.703（E1）测试功能。
以太网接口：双光、双电10/100/1000M以太网端口。
光功率接口：独立的接口（SC/FC）。
独立的650波长红光源接口
光纤长度测试接口：提供FC/PC接口。
E1部分

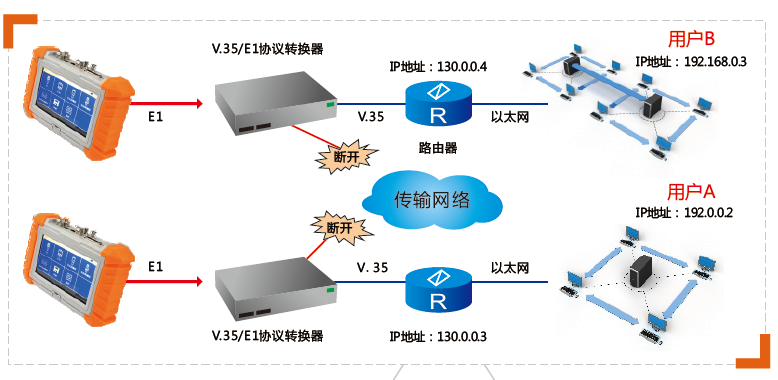

《E1接口误码测试和IP Ping（PPP/HDLC/帧中继）功能测试示意图》
测试目的：
1、环回测试E1链路误码率及传输性能。
2、环回IP Ping链路链路是否畅通。
3、在线监控E1物理层链路是否有误码。
具体指标如下:
测试速率：2.048Mbps、N (连续) 和M (非连续) x 64Kbps(N&M=1到31) 插入／取出N或M x 64kbps
线路编码：HDB3&AMI
帧 型：非成帧、PCM-30、PCM-30c、PCM-31、PCM-31c，符合ITU-T G.704
在线、非在线测试功能
发送端
时钟源，内部时钟：2.048MHz±5ppm
输入灵敏度：0到-43dB
线路编码：HDB3和AMI
脉冲波形：符合ITU-T G.703
差错插入：BIT、CODE、BIT+CODE；单个或1x10-1到1x10-7速率
接收端
频率范围：2.048Mbps±8000bps
接 收：锁住被收信号
回损性能符合ITU-T G.703、抖动容阻
符合ITU-T G.823
测 量
E1接收信号电平
E1接收频率测量
E1的接口电压
Code/BPV差错（差错计数和比率）
帧差错（FAS、MFAS和CRC-4差错计数和差错比率）LOS、Sync丢失、LOF、AIS、FAS、RAI和MFAS秒计
数G.821分析、G.826、M.2100测量、E-bit差错计数和比率
支持PPP、HDLC 二层路由协议的分析
自动探测路由器IP地址
快速流量IP Ping功能的测试及环回Ping
V.35部分

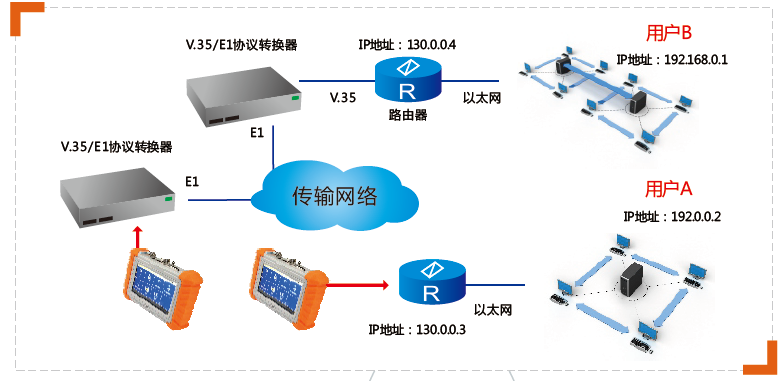

《V.35接口误码测试和IP Ping（PPP/HDLC/帧中继）功能测试示意图》
测试目的：
仪表自动探测远端路由器协议类型和IP 地址，并进行IP Ping功能，进行连通测试功能
V.35链路层误码测试。
测试速率：N x 64Kbps(N =1到31)
V.35 、DCE/DTE接入模式同步测试模式测试图案
PRBS:2n-1,n=9,11,15,20,23，符合ITU-T0.152,0.153
BERT误码特性测试符合G.821分析
提供V.35监控功能
支持PPP、HDLC 二层路由协议的分析
自动探测路由器IP地址
快速流量IP Ping功能的测试及环回Ping
帧中继参数
支持E1、V.35物理接口
UNI DTE/DCE 帧中继监测和模拟用户端（CPE）测试
符合标准: ITU Q.933, ANSI T1.618/T1.617 CISCO LMI,LMI 分析，PVC 状态
DLCI 统计 (同时提供 32个 DLCI)
CIR 服务质量测试
定时器：T391,T392,N391,N392,N393
性能统计
自动探测路由器IP地址
支持链路的IP 地址自动探测及快速流量IP Ping功能的测试
10/100/1000M千兆以太网部分

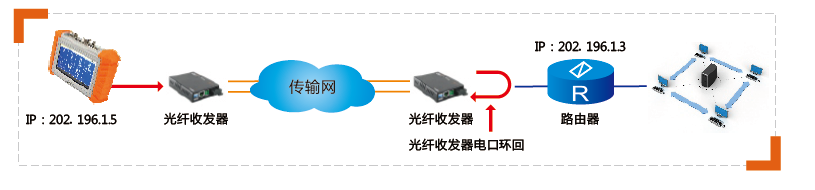

《使用1台仪表配合数据综合测试示意图》如下

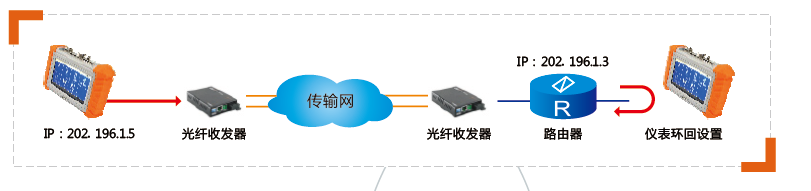

《使用2台仪表配合数据综合测试示意图》如下：
以太网主要测试项目：
自动识别10/100/1000M 网络服务
DHCP自动获取IP地址或者手动配置IP地址，非法DHCP服务探测
以太网链路误码测试
支持RFC2544规范测试（吞吐率、丢包率、时延、背靠背）测试界面可以自动动探测对端IP地址，路由等效环回测试
快速吞吐量测试，测试界面可以自动探测对端IP地址。
路由器跟踪测试
网页浏览
Y.1564测试
线缆测量，直接显示链路状态及线缆长度
EFM 0AM测试
ARP扫描（IP地址、MAC统计）
多路流量发生器(IP/TCP/UDP)
8路流量发生器
支持点对多点IP地址流量带宽测试
支持DFTP服务器
支持DFTP客户端支持上行和下载吞吐量测试
支持线速IP Ping，可自定义带宽和帧长度。帧长度最大支撑64000
支持网络内部自环拥塞诊断查询
支持VLAN测试
支持环回测试
支持端口定位
支持通过式抓包分析功能
光功率计测试

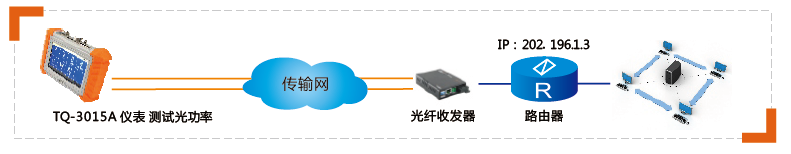

《独立光功率计接口测试示意图》如下：
优点：通过独立的光功率计接口测试光功率，测试精度远远高于SFP光模块自带光功率模块。
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
支持接口：FC/SC/ST/LC
测试范围：+10~ -70dBm
探测器类型：InGaAs
精度：±0.01dB
红光源测试
工作波长：650nm LD
接口类型：2.5mm万用接头（支持FC/SC/ST)
测试距离：8-10公里
调制模式：CW/270Hz/1KHz/2K
光纤长度测试

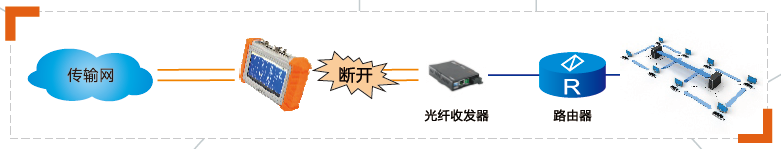

《光纤长度测试示意图》如下：
光源波长（nm）：1550±20
光纤类型：9/125 m，USER1,GenricG652/G657,CorningSMF-28，Lucent True Wave
测试距离：10-40km
反射事件盲区：15m
距离准确度：±（2m+2*0.1％*距离）
脉冲宽度：自动调整
一般特性
支持USB和以太网接口方式的文件和数据的输入输出；还可以支持U盘存储方式；
支持触摸屏操作方式；中文英文操作界面。
支持交流电和锂电池供电方式；
手持式仪表，方便携带。
全套仪表应包括主机、适配器、电池、光模块、网线尾纤、v.35DTE测试线、v.35DCE测试线、BNC2M测试线。仪表包。支撑车载充电功能
环境
操作温度：-10～+50℃；
存贮温度：-40～+70℃；
温 度：95%（非冷凝）
尺 寸：240mm x160mm x 60mm
重 量：小于1公斤
产品功能
E1/V.35功能测试
提供E1、V.35接口
支持BERT误码特性测试(G.821.G.826、M.2100)
支持帧中继、HDLC、PPP协议测试
支持E1、V.35链路上Ping及环回Ping 测试
自动探测目的IP 地址（HDLC/PPP/FR）功能
10M/100M/1000M 千兆以太网测试
双光/电接口 支持850nm/1300nm/1310nm/1550nm
高线速IP Ping测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
光功率计测试
测试波长：850nm/1300nm/1310nm/1550nm/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
红光源测试
工作波长：650nm LD
测试距离：8-10km
性能指标
接 口
Datecom数据接口：1个V.35 数据测试功能。
E1接口：E1链路，符合G.703（E1）测试功能。
以太网接口：双光、双电10/100/1000M以太网端口。
光功率接口：独立的接口（SC/FC）。
独立的650波长红光源接口
光纤长度测试接口：提供FC/PC接口。
一般特性
支持USB和以太网接口方式的文件和数据的输入输出；还可以支持U盘存储方式；
支持触摸屏操作方式；中文英文操作界面。
支持交流电和锂电池供电方式；
手持式仪表，方便携带。
全套仪表应包括主机、适配器、电池、光模块、网线尾纤、v.35DTE测试线、v.35DCE测试线、BNC2M测试线。仪表包。支撑车载充电功能
环境
操作温度：-10～+50℃；
存贮温度：-40～+70℃；
温 度：95%（非冷凝）
尺 寸：240mm x160mm x 60mm
重 量：小于1公斤
