具有信道功率分析模式的电缆与天线分析仪
iVA-CPA 是一种新的解决方案，它为现有的基础 iVA 分析仪增加了通道功率测量功能。iVA-CPA 具有基础 iVA 分析仪的所有功能，并包括通道功率模式以获得额外的功能。
Channel Power 模式使用户能够确定频谱监控器迹线中任意两个频率之间的总 RF 功率。测量模式包括 CW 信号和调制信号。
Channel Power 模式使用户能够确定频谱监控器迹线中任意两个频率之间的总 RF 功率。测量模式包括 CW 信号和调制信号。
特征
允许高达 75 MHz 的测量带宽
电平范围为 -100 至 +15 dBm
支持调制波信号和连续波信号
配备基本 iVA 电缆和天线分析仪的所有功能
特征
重塑现场认证全面测试，大幅缩短现场测试时间
使用多个 iVA 时直接测量插入损耗和隔离度。使用单个 iVA 和一个 RF 短路测量计算的插入损耗

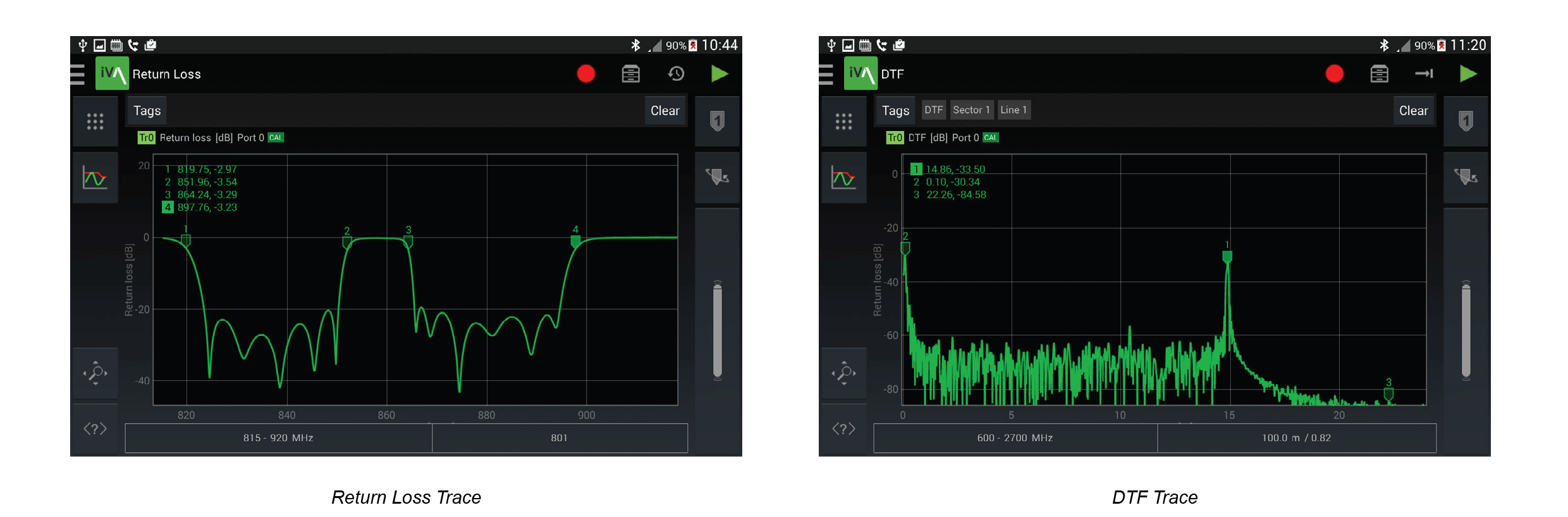

精确测量 RF 路径中的扫描 VSWR/回波损耗和故障定位
简单而强大的蓝牙连接到平板电脑，或通过 USB 或蓝牙连接到笔记本电脑
直接连接到被测设备;在大多数情况下，无需相位稳定的电缆
使用Kaelus客户验证的iPA报告工作流程和标签功能，以促进更快、更简单、更高效的工作流程。
通过 Kaelus iPA 控制 iVA，您的 RL 数据可以与 PIM 数据合并为一个报告。报告在现场合并和完成，无需后处理
操作简单、高度直观的软件用户界面，具有在现场生成和完成测试报告的独特能力
对每个测试点进行地理标记，将 Google 地图®快照直接插入到报告中
用于干扰检查的便捷频谱监测模式
激励模式允许将 iVA 用作信号发生器。可配置为在多个频率之间循环，每个频率具有用户定义的驻留时间
提供 N 型或 4.3-10 连接器选项
| IVA-CPA 技术规格 |
| IVA 分析模式 - 通道功率模式 | |
| 测量模式 | CW 信号模式 调制信号模式 |
| CW 模式下的动态范围 | |
| 低功耗范围 | -100 至 -35 dBm |
| 高功率范围 | -45 至 +15dBm |
| 调制模式下的最小可检测信号 | |
| 低功耗范围 | 10 对数（B） -87 分贝 |
| 高功率范围 | 10 对数（B） -32 分贝 |
| 调制模式下的最大可检测信号 | |
| 低功耗范围 | 最小（-0.5， 10 log（B） - 14） dBm |
| 高功率范围 | +15 分贝 |
| 功率测量精度 | ± 1.5 dB（典型值） ± 3 dB（最大值） |
| 测量通道带宽 | |
| CW 模式 | 1 kHz 至 20 MHz |
| 调制模式 | 1 kHz 至 2190 MHz |
| 最大测量通道数 | 1 |
| 扫描速度 | 每个频率点 2ms |
| 最大输入功率，无损坏 | +23 分贝 |
| 通用技术规格 |
| 主要规格 | |
| iVA 分析模式 | 回波损耗， VSWR， 电缆损耗， 故障点定位 （DTF）， 传输损耗， 隔离， 频谱监控器， |
| 频率范围 | 560兆赫 - 2750兆赫 |
| 最小频率增量 | 1kHz 所有模式 |
| 测量点数量 | 1 至 2191 |
| 电气 - 直流功耗 | |
| 回波损耗模式 | 4.7瓦 |
| 传输方式 | 4.7瓦 |
| 频谱监控模式 | 3.7瓦 |
| 待机 （空闲） | 0.6瓦 |
| 电池 | 锂离子 3.6V，2350 mAh，8.5Wh |
| 电池充电方式 | 连接到 iVA 的 USB 端口的 USB 兼容电源 |
| 电池工作时间 | 在典型使用系数下 8 小时 |
| IVA 分析模式 - 回波损耗 | |
| 扫描速度 | 每个频率点 4ms |
| 射频输出功率 | 0dBm ± 3dB |
| 回波损耗动态范围 | 40分贝 |
| VSWR 动态范围 | 1 - 100:1 |
| 电缆损耗测量范围* | 0 - 20分贝 |
| 回波损耗测量精度 | 适用于 −10°C 至 +45°C 的温度范围，与校准温度的偏差小于 5°C。 |
| 0 - 10分贝 | ± 0.4分贝 |
| 10 - 20 分贝 | ± 0.6分贝 |
| 20 - 30 分贝 | ± 1.5分贝 |
| 30 - 40分贝 | ± 4.0分贝 |
| 校准方向性 | 43dB 典型值 |
| 抗干扰性 | +10dBm （在 500kHz 激励频率偏移） |
| 系统阻抗 | 50欧姆 |
| * 电缆损耗可以作为 1 端口测量，电缆的远端端接在开路或短路中，也可以直接测量，使用第二个 iVA 作为 2 端口测量，以提高精度 |
| IVA 分析模式 - 频谱监视器 | |
| 扫描速度 | 每个频率点 2ms |
| 测量范围 | |
| 低功耗范围 | -35 至 -115dBm（软件默认） |
| 高功率范围 | +20 至 -50dBm |
| 接收器噪声系数（低功率范围） | 15分贝 |
| 分辨率带宽 | 20kHz |
| 显示平均噪声电平 （RBW = 20kHz） | -115dBm 低功率范围，-50dBm 高功率范围 |
| 测量精度 | ±3分贝 |
| 最大输入功率，无损坏 | +23 分贝 |
| 输入 IP3（低功耗范围） | +18 分贝 |
| 抗干扰性 | |
| 低功耗范围 | 激励频率偏移 500kHz 时为 −25dBm（软件默认） |
| 高功率范围 | 激励频率偏移 500kHz 时为 −5dBm |
| iVA 测试端口的回波损耗 | 最小 10dB / 典型值 15dB |
| 模拟模式 | |
| 运营商数量 | |
| 最低 | 1 |
| 最大 | 无限 |
| 停留时间 | |
| 最低 | 500 毫秒 |
| 最大 | 无限 |
| 射频输出功率 | 0dBm ± 3dB |
| 仪器控制 | |
| 用户界面 | 安装了 iVA 应用软件的 USB 或蓝牙支持的用户设备 |
| 支持的设备 | iPA便携式PIM分析仪 平板电脑（iOS & Android） 智能手机（iOS & Android） PC，Windows 7,8 & 10运行.NET verson 4或更高版本 |
| iVA 的通信接口 | 蓝牙和 USB 2.0 |
| 蓝牙天线 | 集成到外壳中 |
| RF 端口上的最大输入功率 | 最大 +23dBm，直流电压 ±30V |
| 机械 | |

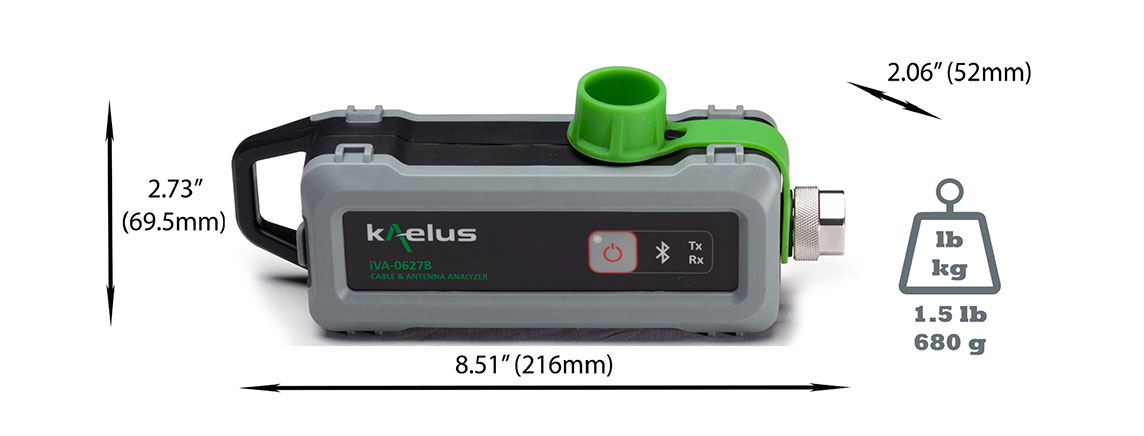

| 尺寸 高 x 深 x 宽 | 52 x 69.5 x 216 毫米 |2.06 x 2.73 x 8.51 英寸 |
| 重量 | 0.68 千克 |1.5 磅 |
| 连接器 1 | 射频测试端口 iVA-0627A：N 型公头，50 欧姆 iVA-0627B：4.3-10 公头，50 欧姆 |
| 连接器 2 | USB 2.0 Mini-B（用于充电和连接到 iPA 或 PC） |
| 机械冲击和振动 | MIL-PRF-28800F 2 类，ETS 300 019-2-1、-2、-7 |
| 环境的 | |
| 温度范围 | -10°C 至 +55°C |+14°F 至 +131°F（运行） |
| 防护等级 | IP54 防护等级 |
| 高度 | 4600 米 |最高 15,000 英尺 |
| 合规 | 电磁兼容 - EN 61326-1：2013， EN 61326-2-1：2013， EN 55022：2010 “A 类” EN 61000-4-2， 4-3， 4-4， 4-5， 4-6， 4-11 安全 - EN 61010-1：2012， EN 61010-030：2012 |
| 工作湿度 | 5% 至 95% RH 无冷凝 |
| 储存温度范围 | -20°C 至 +60°C |-4°F 至 +140°F |
| 订购信息 | |
| 零件编号 | 描述 |
| 型号 iVA-0627A-NC | iVA电缆和天线分析仪系统，N型男性连接器，带氯丁橡胶软壳 |
| 型号 iVA-0627A-HC | iVA 电缆与天线分析仪系统，N 型公头连接器，带硬壳 |
| 型号 iVA-0627A-BK | iVA电缆和天线分析仪系统，N型男性连接器，带基本配件套件 |
| 型号：iVA-0627A-SK-02 | iVA电缆和天线分析仪系统，N型男性连接器，带标准配件套件 |
| 型号 iVA-0627A-PK-02 | iVA电缆和天线分析仪系统，N型男性连接器，带高级配件套件 |
| 注意：将 4.3-10 连接器的 A 更改为 B | 例如。iVA-0627B-NC iVA电缆和天线分析仪系统，4.3-10男性连接器，带氯丁橡胶软壳 |
| 2. 添加 IVA 通道功率测量模式 |
| 零件编号 | 描述 |
| iVA-SW-CPA | 基本 iVA + 通道功率模式 |
