    iBA 系列 40W台式无源互调测试仪|Kaelus凯镭思 (在产)

    完全集成的紧凑型系统

    可配置频率、功率和IM产品

    USB控制接口

    频率扫描和时间追踪模式

    选配配件Range to Fault (RTF)，允许测量到回损和PIM故障的距离

    可选内置DC/AISG Bias-Tee

    最大输出功率+46dBm

    兼容ACE校准工具

    iBA-0852新增用于测试Band 26

    参考价格 ：

    厂家：Kaelus凯镭思 （收录9个产品）

    产地：美国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案


    iBA Series 40W 台式 PIM 分析仪数据手册

    特点：

    • 完全集成的紧凑型系统

    • 可配置频率、功率和IM产品

    • USB控制接口

    • 频率扫描和时间追踪模式

    • 选配配件Range to Fault (RTF)，允许测量到回损和PIM故障的距离

    • 可选内置DC/AISG Bias-Tee

    • 最大输出功率+46dBm

    • 兼容ACE校准工具

    • iBA-0852新增用于测试Band 26

    iBA Series 40W台式PIM分析仪：iBA Series 40W PIM Analyzer是一款完整的台式和机架安装PIM测试解决方案，可与系统控制器和直观的用户软件一起使用。这种经济的解决方案有多种型号，覆盖了所有主要的商业无线频段。iBA基础型号（C系列）仅测量反向/反射IM。D系列增加了第二个测试端口，支持任一端口的反向IM测量和端口到端口的前向IM测量。C系列和D系列都可以配备选配的内置DC/AISG Bias Tee。



    技术规格：

    系统：

    • 测量方法：C系列：反向（反射）PIM | D系列：端口1反向；端口2反向；端口到端口前向PIM

    • 残余PIM：< -125dBm (@2x43dBm)

    • IM阶数：3阶、5阶和7阶

    • 用户界面端口：1 x USB Type B，1 x USB Type A，1 x Monitor Port (N Female)。

    • Bias-Tee选项：1 x AISG / DC on 8 Pin DIN Female

    • 测试端口：C系列：1 x RF Output (7-16 DIN Female)；D系列：2 x RF Output (7-16 DIN Female)

    发射器：

    • 发射频率：参考iBA系列40W型号表

    • 频率增量：100kHz

    • 频率精度：最大± 5ppm，首年后老化± 1ppm

    • 每音功率（可调）：+30至+46dBm | 1W至40W

    • 功率精度（每音）：± 0.35dB

    接收器：

    • 接收频段（100kHz步进）：参考iBA系列型号表

    • 测量噪声底：< -130 dBm（典型值-135 dBm）

    • 测量范围：-55dBm至-130dBm

    电气：

    • 主电源：115 - 230V，50 - 60Hz AC

    • 功耗：700W（最大）

    机械：

    • 尺寸：C系列- 264.2 x 508 x 482.6mm | 10.4 x 20 x 19in D系列- 355.3 x 508 x 482.6mm | 14 x 20 x 19in

    • 重量：C系列- 22.7kg | 50lbs D系列- 31.3kg | 69lbs

    • 冷却：强制空气（机架安装时后部需保持100mm间隙，推荐1U间距）

    环境：

    • 温度范围：+10ºC至+40ºC | +50°F至+104°F（操作）

    • 入口保护：室内使用（或类似受保护的室外环境）

    • 操作湿度：5%至90%非凝结

    • 存储温度范围：-20°C至+60°C | -4°F至+140°F

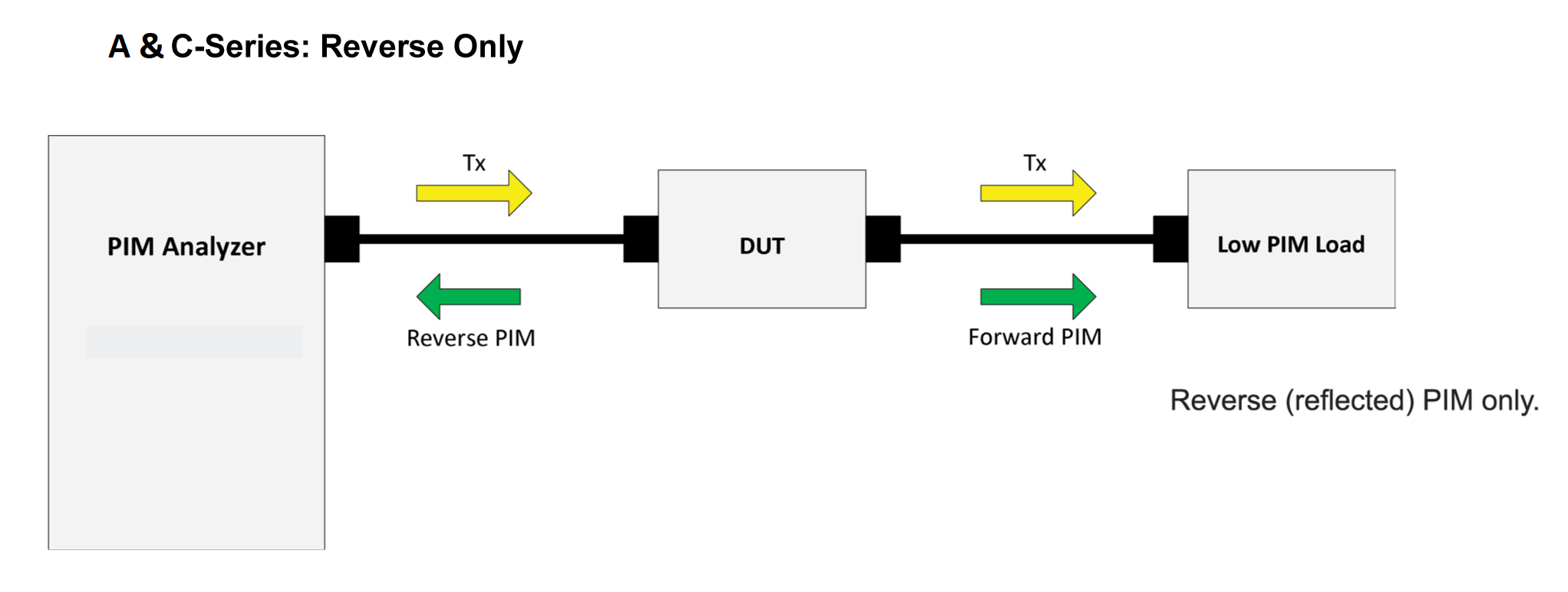

    iBA C系列型号：C系列（单端口）反向IM

    型号TX1范围TX2范围RX范围（PIM）IM阶数RTF模块
    iBA-0600C617-630MHz640-652MHz663-698MHzIM3, IM5, IM7RTF-1000
    iBA-0703C758-768MHz778-803MHz703-748MHzIM3, IM5, IM7RTF-1000
    iBA-0707C728-731.5MHz741-764MHzRx Low 698-716MHz Rx High 776-802MHzIM3, IM5, IM7RTF-1000
    iBA-0850C869MHz879-894MHz824-849MHzIM3, IM5, IM7RTF-1000
    iBA-0852C859-869MHz879-894MHz814-849MHzIM3, IM5, IM7, IM9联系Kaelus
    iBA-0901C925-935MHz945-960MHz880-915MHzIM3, IM5, IM7RTF-1000
    iBA-1800C1805-1812MHz1825-1880MHz1710-1785MHzIM3, IM5, IM7RTF-2000
    iBA-1921C1930-1950MHz1970-1990MHzAWS 1930-1950MHz TX2 2110-2155MHz PCS 1850-1910MHz AWS 1710-1755MHzIM3, IM5, IM7RTF-2000
    iBA-2101C2110-2130MHz2150-2170MHz1920-2080MHzIM3, IM5, IM7RTF-2000
    iBA-2600C2620-2630MHz2650-2690MHz2500-2570MHzIM3, IM5, IM7RTF-2600

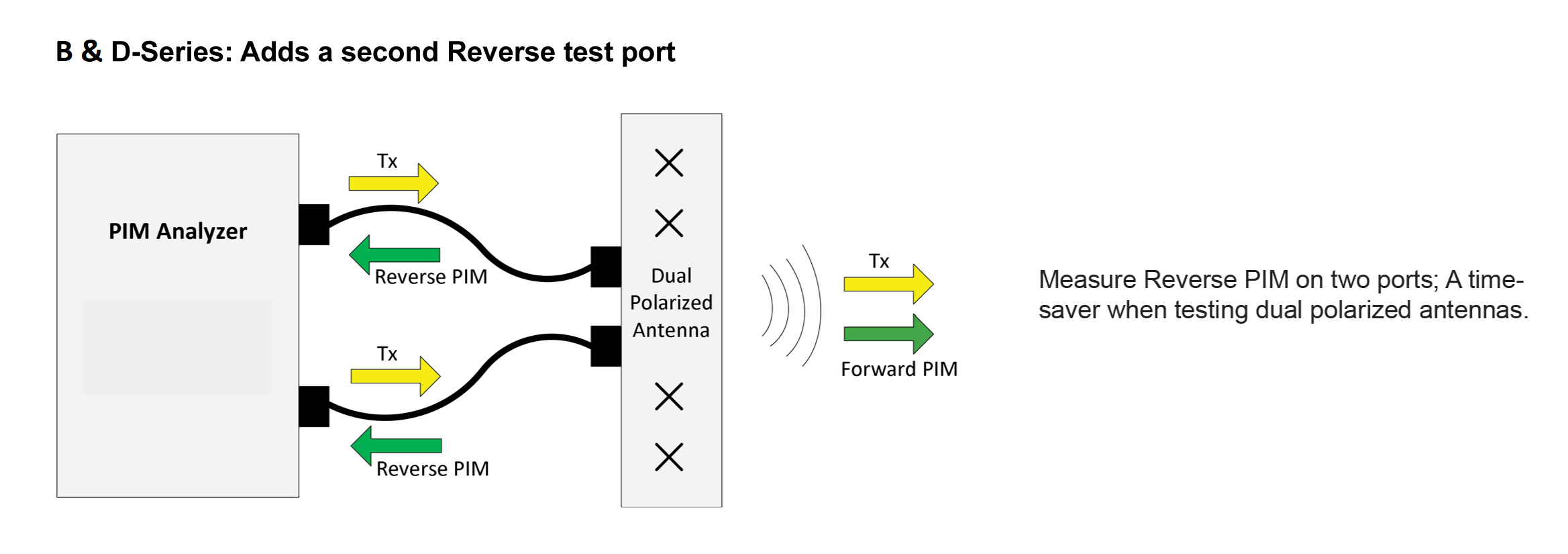

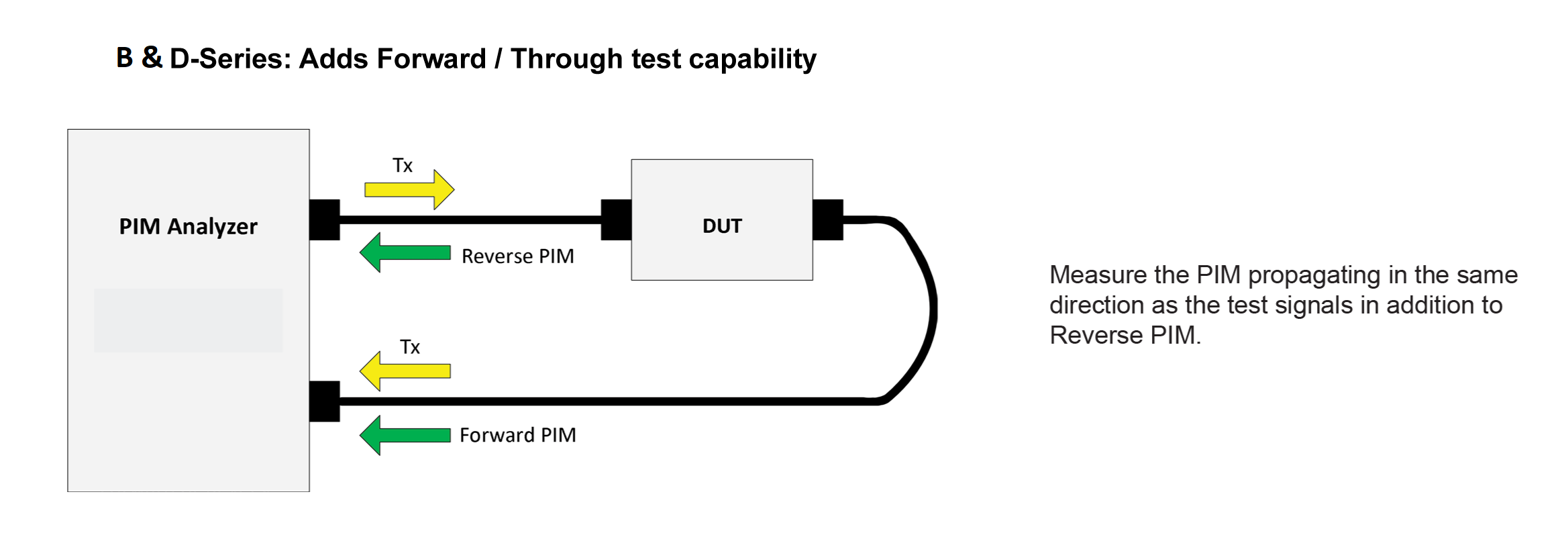

    iBA D系列型号：D系列（双端口）端口1和2上的前向和反向IM

    型号TX1范围TX2范围RX范围（PIM）IM阶数RTF模块
    iBA-0600D617-630MHz640-652MHz663-698MHzIM3, IM5, IM7RTF-1000
    iBA-0703D758-768MHz778-803MHz703-748MHzIM3, IM5, IM7RTF-1000
    iBA-0707D728-731.5MHz741-764MHzRx Low 698-716MHz Rx High 776-802MHzIM3, IM5, IM7RTF-1000
    iBA-0850D869MHz879-894MHz824-849MHzIM3, IM5, IM7RTF-1000
    iBA-0852D859-869MHz879-894MHz814-849MHzIM3, IM5, IM7, IM9联系Kaelus
    iBA-0901D925-935MHz945-960MHz880-915MHzIM3, IM5, IM7RTF-1000
    iBA-1800D1805-1812MHz1825-1880MHz1710-1785MHzIM3, IM5, IM7RTF-2000
    iBA-1921D1930-1950MHz1970-1990MHzAWS 1930-1950MHz TX2 2110-2155MHz PCS 1850-1910MHz AWS 1710-1755MHzIM3, IM5, IM7RTF-2000
    iBA-2101D2110-2130MHz2150-2170MHz1920-2080MHzIM3, IM5, IM7RTF-2000
    iBA-2600D2620-2630MHz2650-2690MHz2500-2570MHzIM3, IM5, IM7RTF-2600

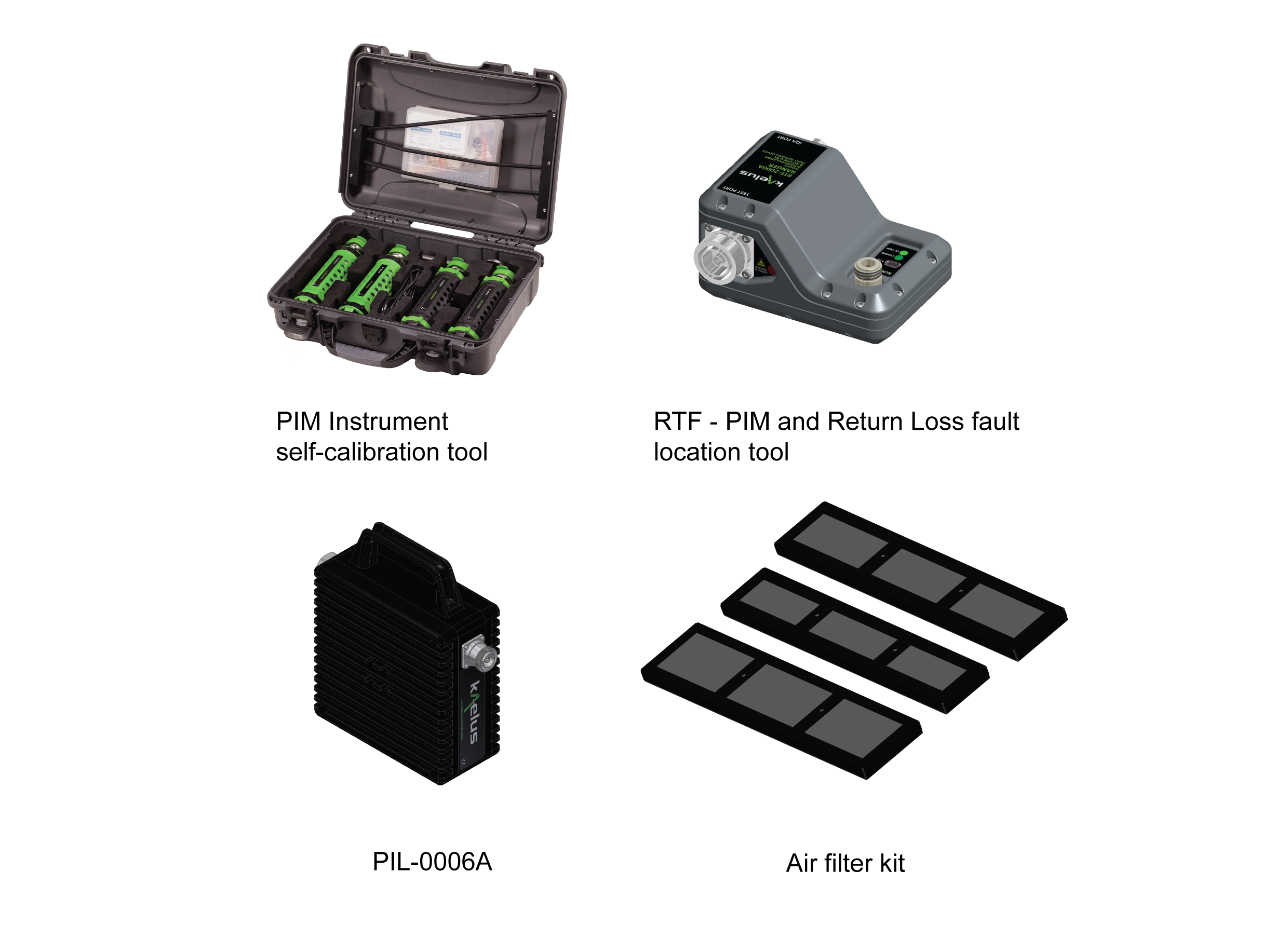

    配件：

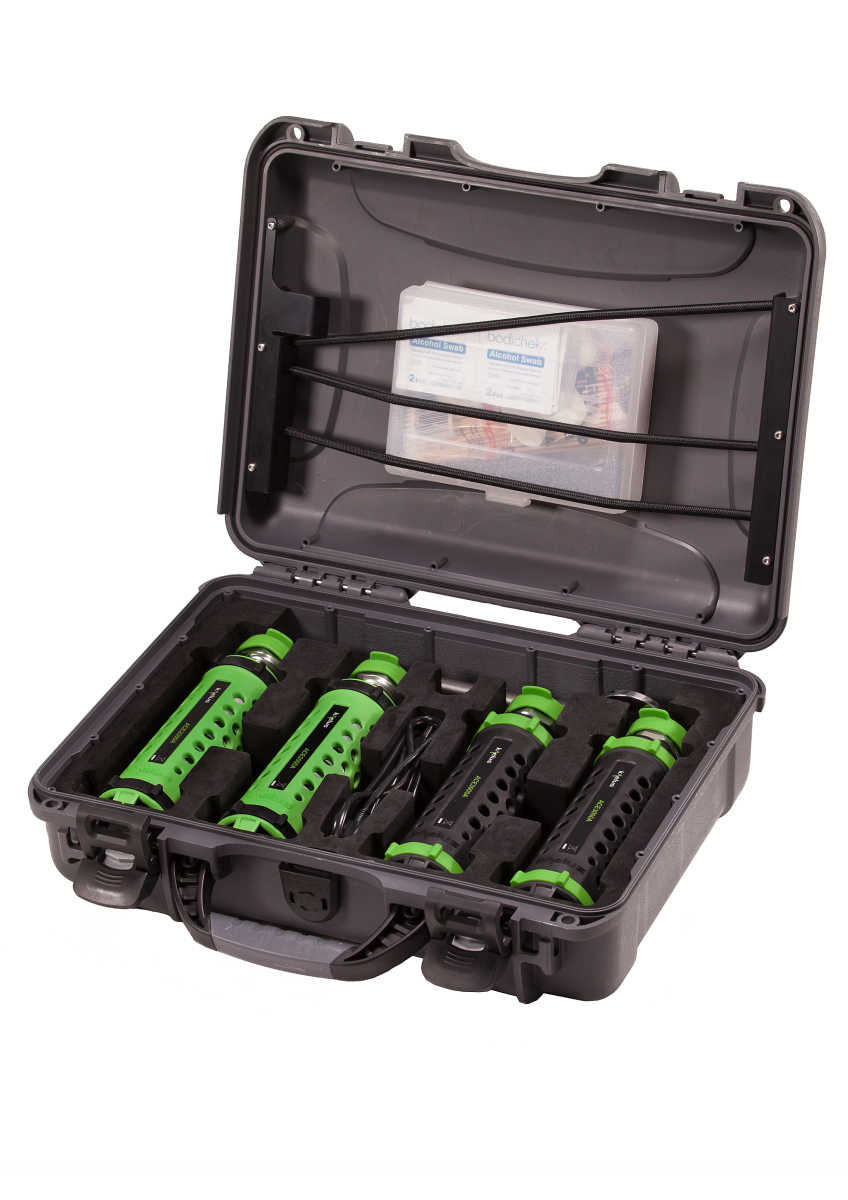

    • PIM仪器自校准工具

    • 高度推荐配件

    • 范围到故障

    • PIM和回损故障定位工具

    • 低被动互调终止

    • 610MHz - 4000MHz

    • R92-0725空气过滤器套件 - iBA C系列

    • R92-0726空气过滤器套件 - iBA D系列

    • ACE-1000A

    • RTF

    • PIL-0006
