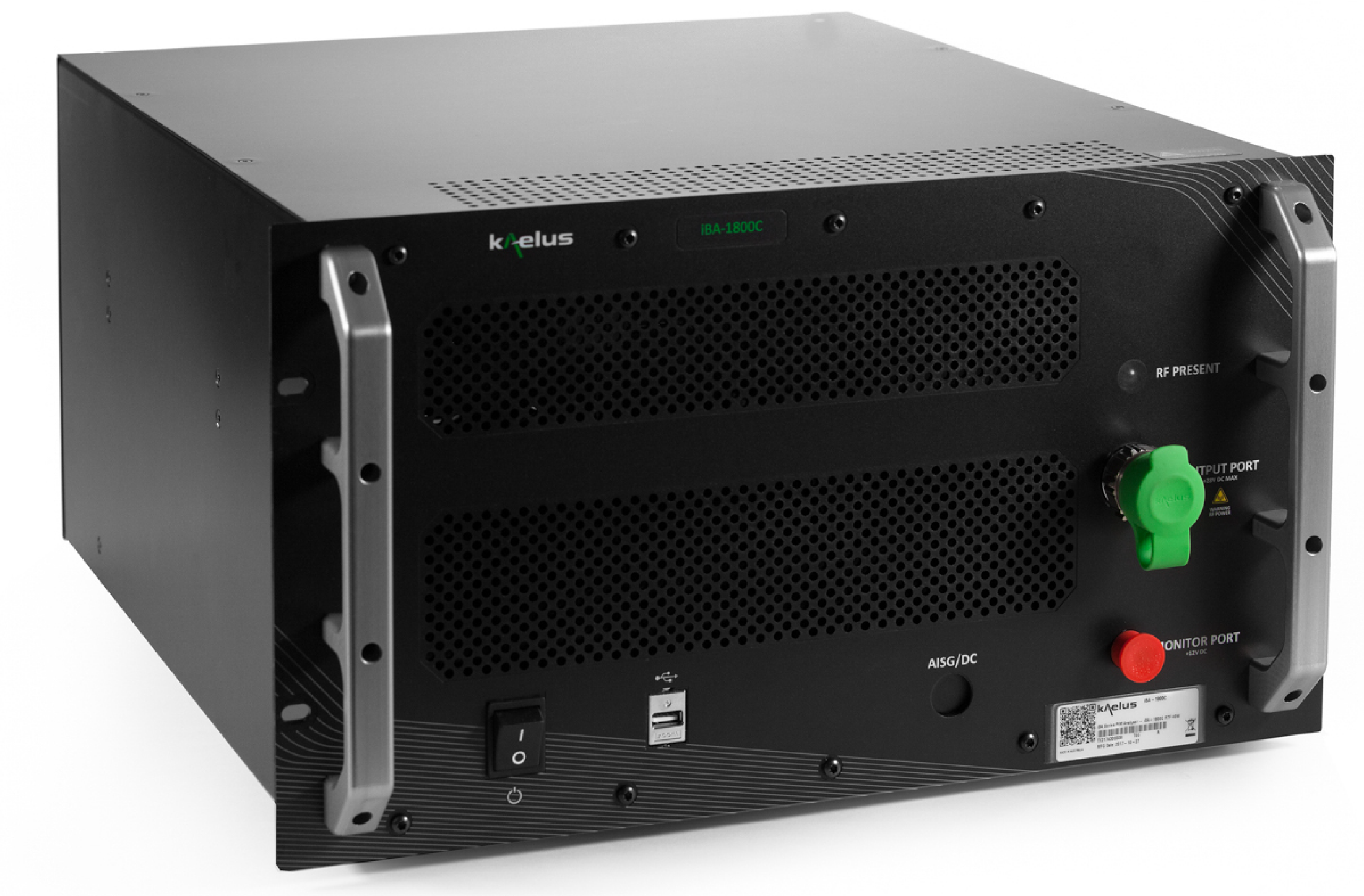

    iBA 系列 - 台式无源互调测试仪|Kaelus凯镭思 (在产)

    完全集成的系统，尺寸紧凑

    完全可配置的频率、功率和 IM 产品

    USB 控制接口

    频率扫描和时间跟踪模式

    故障范围 （RTF） 可选附件，允许用户测量到回波损耗和 PIM 故障的距离

    可选内部 DC / AISG 偏置 T 形

    与 ACE 校准工具兼容

    参考价格 ：

    厂家：Kaelus凯镭思 （收录9个产品）

    产地：美国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    iBA Series台式PIM分析仪数据手册

    特点：

    • 紧凑型尺寸的完全集成系统

    • 完全可配置的频率、功率和互调(IM)产品

    • USB控制接口

    • 频率扫描和时间追踪模式

    • 选配的Range to Fault (RTF)配件，使用户能够测量到回损和PIM故障的距离

    • 可选内置DC/AISG Bias-Tee

    • 兼容ACE校准工具

    iBA系列台式PIM分析仪：iBA系列PIM分析仪是一款完整的台式和机架安装PIM测试解决方案，可与系统控制器*和直观的用户软件一起使用。这种经济的解决方案有多种型号，覆盖了所有主要的商业无线频段。iBA基础型号（A系列）仅测量反向/反射IM。B系列增加了第二个测试端口，支持任一端口的反向IM测量和端口到端口的前向IM测量。A系列和B系列都可以配备选配的内置DC/AISG Bias Tee。

    技术规格：

    系统：

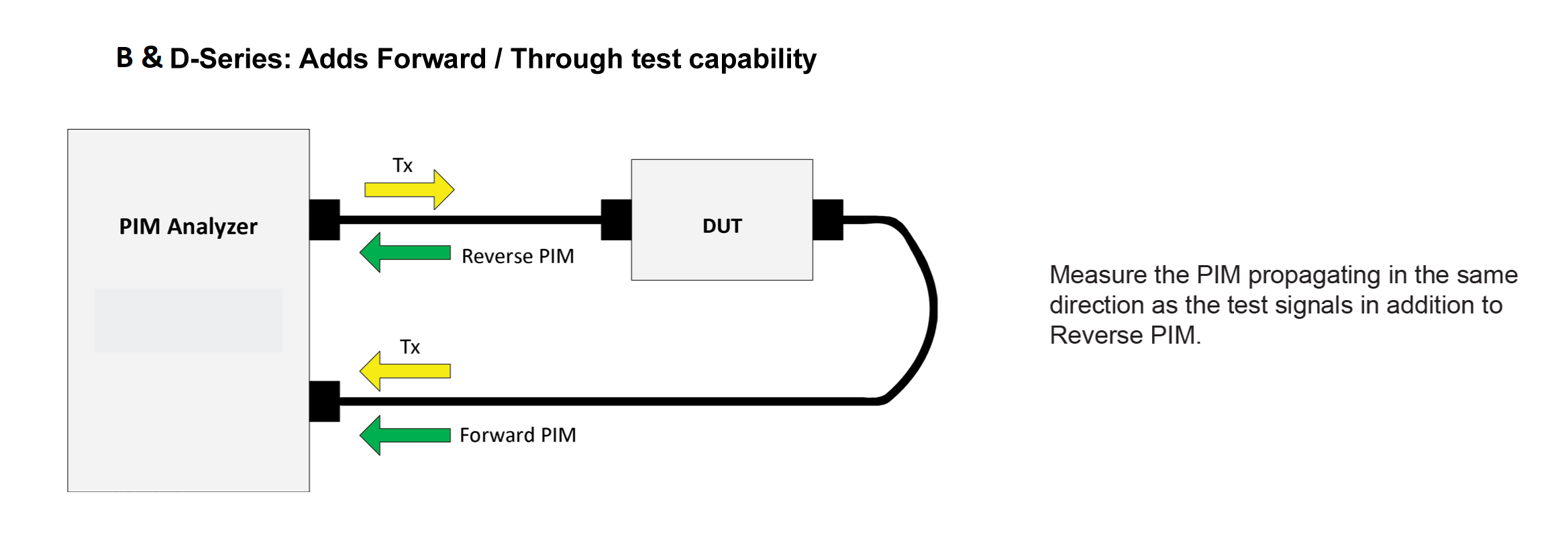

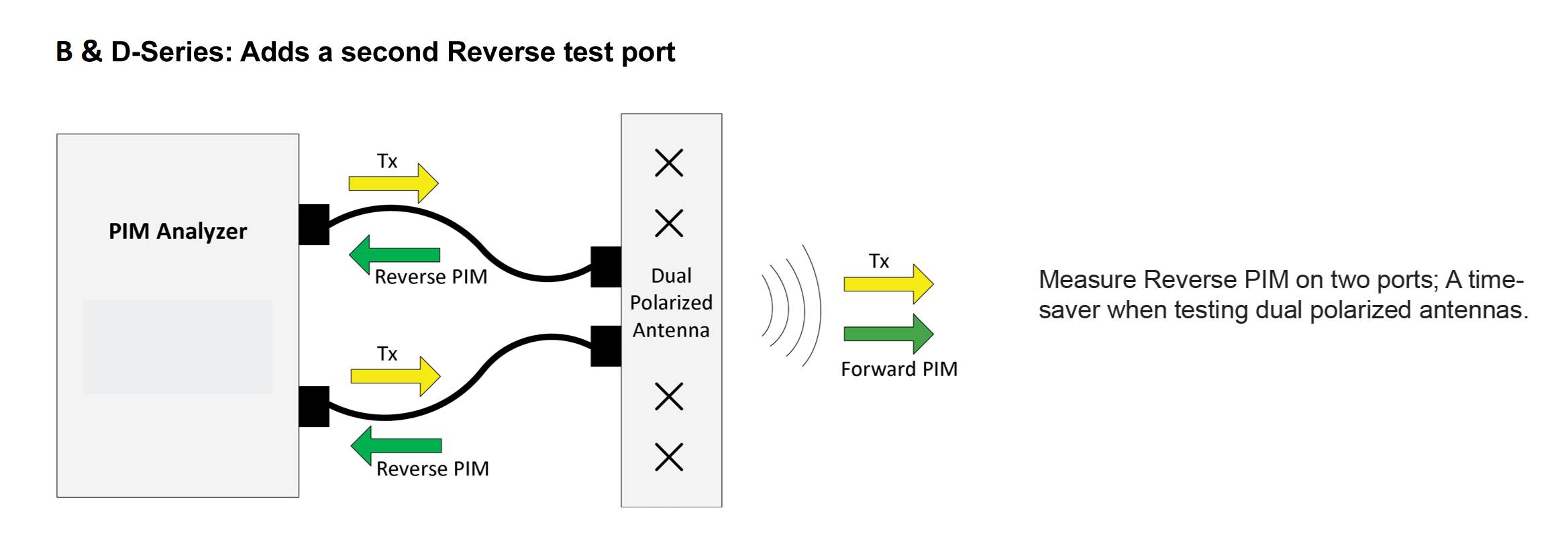

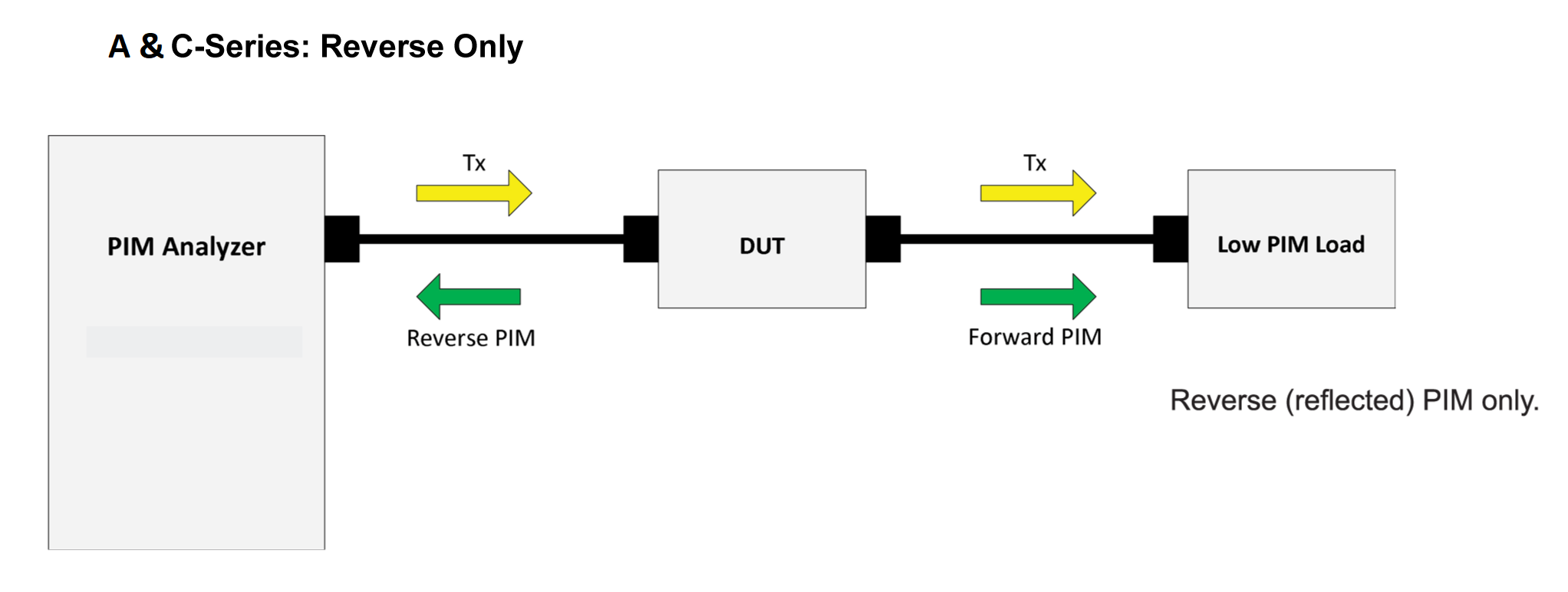

    • 测量方法：A系列：反向（反射）PIM | B系列：端口1反向；端口2反向；端口到端口前向PIM

    • 残余PIM：< -125dBm (@2x43dBm)

    • iBA-2600A & B：< -125dBm / 90%以上的频段(@2x43dBm)

    • IM阶数：3阶、5阶、7阶、9阶和11阶

    • 用户界面端口：1 x USB Type B，1 x USB Type A，1 x Monitor Port (N Female)。

    • Bias-Tee选项：1 x AISG / DC on 8 Pin DIN Female

    • 测试端口：A系列：1 x RF Output (7-16 DIN Female)；B系列：2 x RF Output (7-16 DIN Female)

    发射器：

    • 发射频率：参考iBA系列型号表

    • 频率增量：100kHz

    • 频率精度：最大± 5ppm，首年后老化± 1ppm

    • 每音功率（可调）：+20至+44dBm | 0.1W至25W（2018年6月28日起生效）

    • +30至+44dBm | 1W至25W（2018年6月28日前生产的单位）

    • 功率精度（每音）：± 0.35dB

    接收器：

    • 接收频段（100kHz步进）：参考iBA系列型号表

    • 测量噪声底：< -130 dBm（典型值-135 dBm）

    • 测量范围：-55dBm至-130dBm

    电气：

    • 主电源：115 - 230V，50 - 60Hz AC

    • 功耗：800W

    机械：

    • 尺寸：A系列- 175.3 x 508 x 482.6mm | 6.9 x 20 x 19in B系列- 264.2 x 508 x 482.6mm | 10.4 x 20 x 19in

    • 重量：A系列- 22.7kg | 50lbs B系列- 30kg | 66lbs

    • 冷却：强制空气（机架安装时后部需保持100mm间隙，推荐1U间距）

    环境：

    • 温度范围：+10ºC至+40ºC | +50°F至+104°F（操作）

    • 入口保护：室内使用（或类似受保护的室外环境）

    • 操作湿度：5%至90%非凝结

    • 存储温度范围：-20°C至+60°C | -4°F至+140°F

    iBA A系列型号：（仅反向IM）

    型号TX范围RX范围（PIM）IM阶数RTF模块
    iBA-0700LA728-746MHz698-716MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0700HA728-757MHz776-787MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0703A758-803MHz703-748MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0790A791-821MHz832-862MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0850A869-894MHz824-849MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0901A925-960MHz880-915MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-1800A1805-1880MHz1710-1785MHz3rd, 5th, 7th, 9th, 11thRTF-2000
    iBA-1921A1930-1990MHz / 2110-2155MHz1710-1755MHz / 1850-1910MHz3rd, 5th, 7th, 9th, 11thRTF-2000
    iBA-2101A2110-2170MHz1920-2080MHz3rd, 5th, 7th, 9th, 11thRTF-2000
    iBA-2600A2620-2690MHz2500-2570MHz3rd, 5th, 7th, 9th, 11thRTF-2600

    iBA B系列型号：（端口1和端口2上的反向IM，端口1到端口2的前向IM）

    型号TX范围RX范围（PIM）IM阶数RTF模块
    iBA-0700LB728-746MHz698-716MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0700HB728-757MHz776-787MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0703B758-803MHz703-748MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0790B791-821MHz832-862MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0850B869-894MHz824-849MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-0901B925-960MHz880-915MHz3rd, 5th, 7th, 9th, 11thRTF-1000
    iBA-1800B1805-1880MHz1710-1785MHz3rd, 5th, 7th, 9th, 11thRTF-2000
    iBA-1921B1930-1990MHz / 2110-2155MHz1710-1755MHz / 1850-1910MHz3rd, 5th, 7th, 9th, 11thRTF-2000
    iBA-2101B2110-2170MHz1920-2080MHz3rd, 5th, 7th, 9th, 11thRTF-2000
    iBA-2600B2620-2690MHz2500-2570MHz3rd, 5th, 7th, 9th, 11thRTF-2600

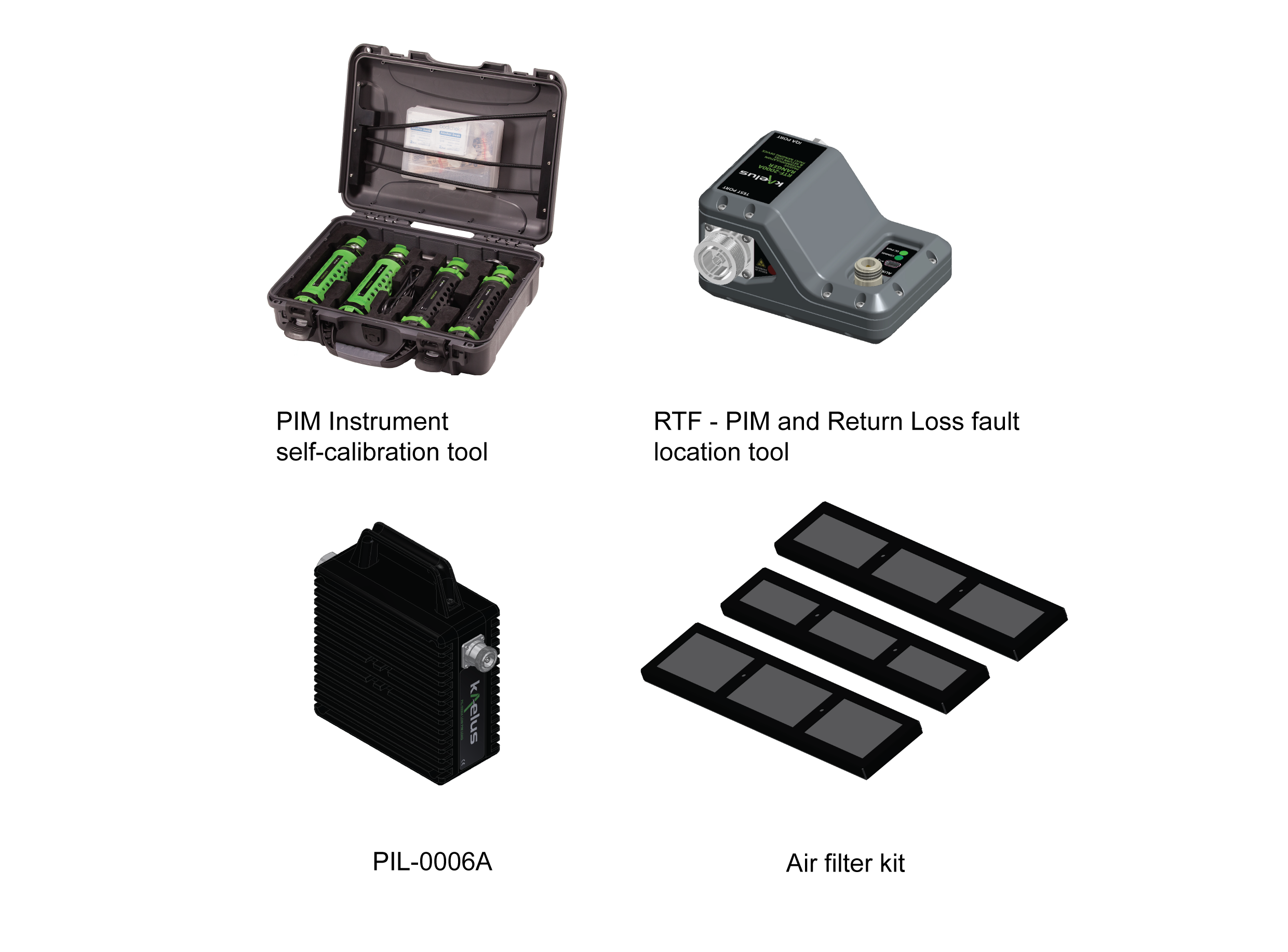

    配件：

    • PIM仪器自校准工具

    • 高度推荐配件

    • 范围到故障

    • PIM和回损故障定位工具

    • 低被动互调终止

    • 610MHz - 4000MHz

    • R92-0724空气过滤器套件 - iBA A系列

    • R92-0725空气过滤器套件 - iBA B系列
