DSA DOCSIS 信号分析仪是一款实时仪表级 SC-QAM 和 OFDM DOCSIS 接收器，通过频谱分析仪和直观的触摸屏用户界面支持上游和下游信号分析。
实时 DOCSIS 载波分析
支持上下游运营商
支持高达 1.8GHz
长期误码率 （BER） 分析
随时间变化的调制误码率 （MER）
通道响应测量
SC-QAM 接收器
OFDM 接收器
动态上游分析
使用 SFD 测量 DOCSIS 电缆调制解调器的范围
支持使用 SFD 进行静态上游分析网络操作
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
最紧凑的射频捕获和回放设备和频谱分析仪。覆盖频率范围从70 MHz至6 GHz，RF-Catcher可以实时记录和播放高达55 MHz的RF带宽。频率范围：70 MHz至6 GHz1 至 55 MHz 的可变带宽2x RF输入，2x RF输出用于RF捕获和播放（SMA/F连接器）相位噪声：-91.3 dBc/Hz@10kHz@1.2GHz
同厂商产品
下行频率范围：47 MHz至1218 MHz（可扩展至1794 MHz）上行频率范围：5 MHz至204 MHzDOCSIS 3.1、DOCSIS 3.0、J.83/A/B/C和模拟电视同时生成至少80个SC-QAM信道在1002 MHz和1794 MHz之间，使用SFD-K202选项进行DOCSIS 4.0ARB发生器带宽高达200 MHz信号干扰和失真模拟支持 DOCSIS 4.0SC-QAM 调制OFDM 调制DRFI 性能使用 DSA 测量 DOCSIS 电缆调制解调器的范围支持使用 DSA 进行静态上游分析网络操作
CLGD DOCSIS 电缆负载生成器是业界领先的 DOCSIS RF、SC-QAM 和 OFDM DOCSIS 负载生成测试解决方案。CLGD 模拟整个电缆头端，包括真实世界的 HFC 电缆规划 RF 损伤。实时下行调制上游任意波形传输高达 684MHz生成多达 8 个 OFDM 载波生成模拟视频和连续波载波应用真实世界的 RF 损伤支持 DOCSIS 4.0 FDX 和 FDDSC-QAM 调制OFDM 调制DRFI 性能从单个产品模拟整个 HFC 电缆设备
使用 AureLink 验证您的 DOCSIS 4.0 电缆调制解调器 与 CCAP 内核的互操作性以消除问题 在现场遇到。Calian 的 Remote PHY 技术 已经过 DOCSIS 合规性的广泛测试 以及与各种 CCAP 内核的互操作性，以提供 与您的电缆调制解调器进行标准化通信。访问 Remote PHY 状态全电缆调制解调器吞吐量测试支持多种 FDD 和 FDX 测试支持 DOCSIS 4.0 FDX 和 FDD可编程以实现灵活性和未来增强功能基于标准的参考平台32 个 SC-QAM 下行载波5 个 OFDM 下行载波7 个 OFDMA 上行载波4 个 ATDMA 上行运营商R-OOB 载体主动网络维护 （PNM）支持 R-PHY 软件堆栈（GCP、L2TPv3）
DSA DOCSIS 47MHz至1.8GHz信号分析仪|Calian Advanced Technologies (在产)
产品描述

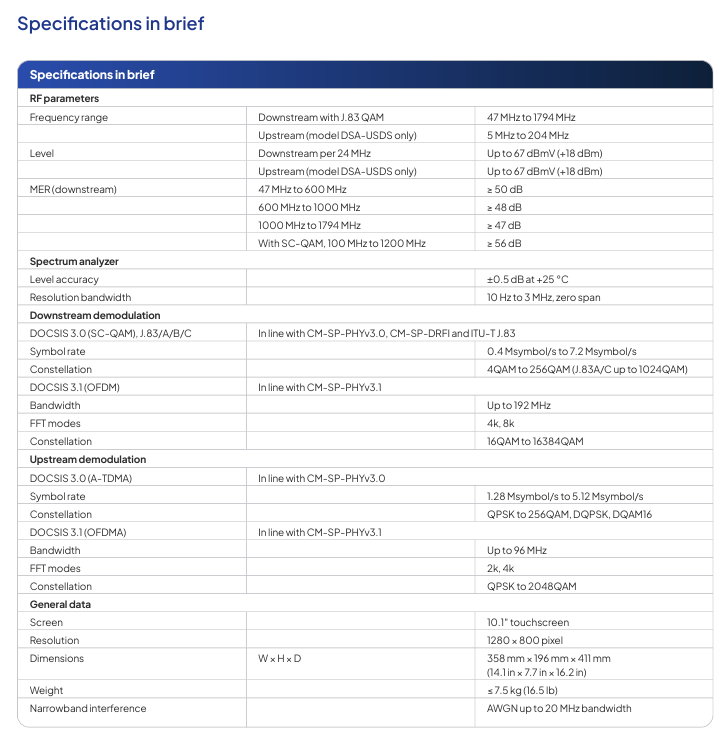

详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Calian DSA允许对DOCSIS 3.0、EuroDOCSIS 3.0和DOCSIS 3.1信号在物理层进行精确、无间隙的实时信号分析。用户可以检测降低信号质量的影响，例如ingress、反射和激光剪切。凭借其双接收器，Calian DSA分析下行和上行信号。频率谱和关键信号特征显示在紧凑的概览和图表中，提供关于信号质量的决定性信息。
除了DOCSIS信号，Calian DSA还可以分析数字电视信号，如J.83/A/B/C和DVB-C。尽管IP数据传输消耗越来越多的传输能力，数字电视传输在有线电视网络中继续扮演重要角色。Calian DSA可以分析数字电视，帮助用户确保DOCSIS和数字电视频道无干扰地共存。
通过10.1英寸触摸屏进行方便操作，直观的象形图和逻辑结构化的菜单使即使是经验较少的用户也能在快速介绍后操作仪器。
实时解调和分析DOCSIS 3.0/3.1和EuroDOCSIS 3.0下行和上行信号
实时解调和分析数字电视信号（J.83/A/B/C，DVB-C）
残余调制误差比（MER）≥ 50 dB与DOCSIS 3.1
残余MER ≥ 56 dB与SC-QAM
双接收器用于
下行（47 MHz至1794 MHz）
上行（5 MHz至204 MHz）
集成频谱分析仪
10.1英寸（25.6厘米）触摸屏
远程桌面功能
SCPI/SNMP远程控制
强大的、无间隙的DOCSIS下行信号分析：基于FPGA的解调，实时信号分析，最大性能，集成频谱分析
上行信号的详细分析：额外的RF接收器用于上行信号（型号DSA-USDS），基于FPGA的实时解调，详细上行分析（DSA-K1500），DOCSIS定时分析（DSA-K1505），动态上行信号分析
数字电视信号分析，实现与DOCSIS无干扰并行操作：基于FPGA的解调，实时信号分析，自动频道测量与Calian TVSCAN 2.0
