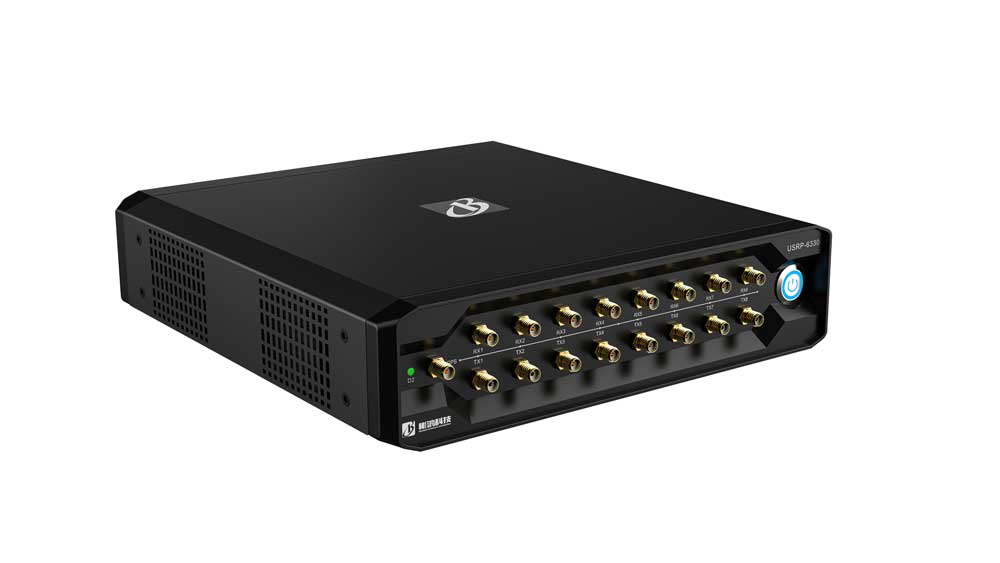

UCRP4320 75MHz至6GHz 高性能小型化通用认知无线电平台 4RX/4TX 200MHz带宽 |彬鸿科技 (在产)

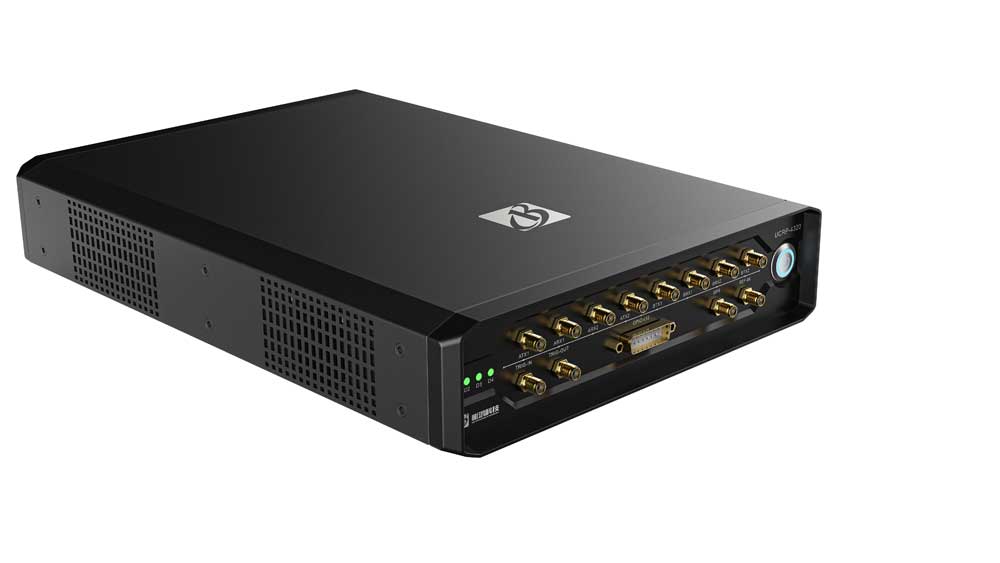

产品描述高性能智能化-UCRP4320
UCRP4320平台以XILINX XCZU19EG SOC处理器为核心，搭配两片ADI ADRV9009射频集成芯片，可选配集成Jetson Xavier NX人工智能处理模块，应用于智能信号处理与生成。UCRP4320提供了瞬时带宽高达200MHz的4收4发射频通道。通过时钟参考方案以及外接的GPS同步，UCRP可以支持高性能的MIMO通信系统，提供了部署大规模的可靠分布式无线系统的可能。通过扩展选件，UCRP覆盖了从直流DC到6GHz的全频率范围，满足了sub 6G的5G频段需求。基于Matlab硬件驱动API和Xilinx FPGA HLS的开发框架，以及bhSDR软件系列产品，减少了软件开发的工作量和各种工业标准工具的使用。用户可以快速的进行原型机验证和可靠地部署各种SDR应用：如5G原型、相控阵雷达、频谱监测、通信数据链等。

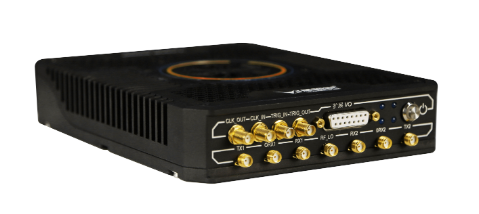

功能特点
. 高精度4通道相位同步
UCRP4320共有四路接收与四路发射通道，经过同步校准后，通道间相位差可以控制在0.5度以内，满足雷达、MIMO通信以及频谱测量等场景。

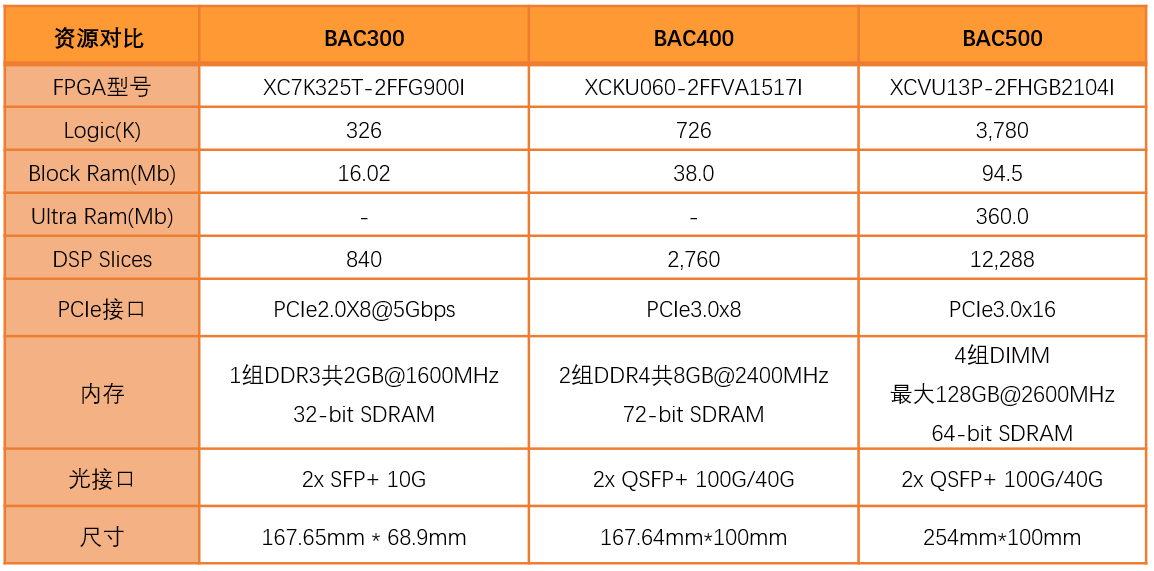

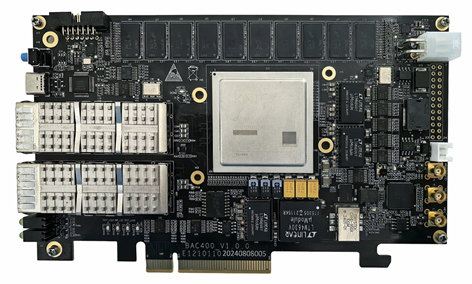

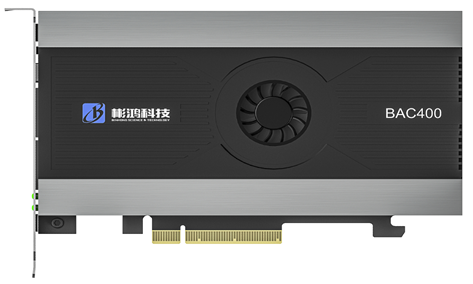

可搭配BAC数据加速卡
UCRP4320提供了4个SFP+的光纤传输接口，可以工作在10Gbps、2*10Gbps、40Gbps三种模式下，搭配基于高性能FPGA处理器的BAC数据加速卡，可以将高并发、大带宽、大算力的处理任务，由FPGA进行预处理或协处理，从而降低链路时延并减少通用处理器的消耗。这类典型的任务如数据压缩、加密与数据监测、算法预处理、大规模计算等。

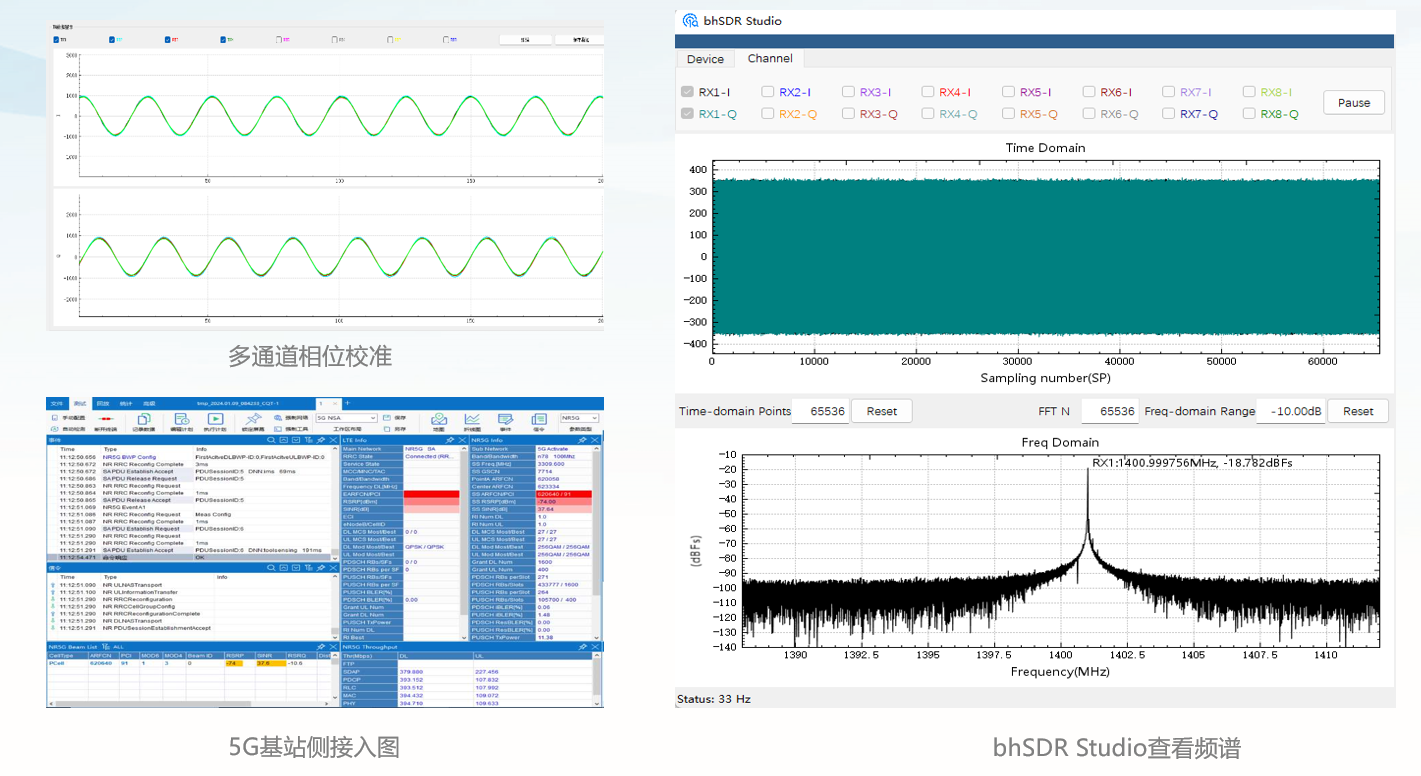

支持各类软件包
UCRP4320平台提供四通道射频记录、回放，以及频谱观测软件工具bhSDR Studio；支持bhSDR Matlab直接连接进行无线系统仿真；支持多通道同步校准与补偿工具包；面向5G领域，基于OAI协议栈提供基站（含CU+DU）、一体化核心网及UE软件套件。

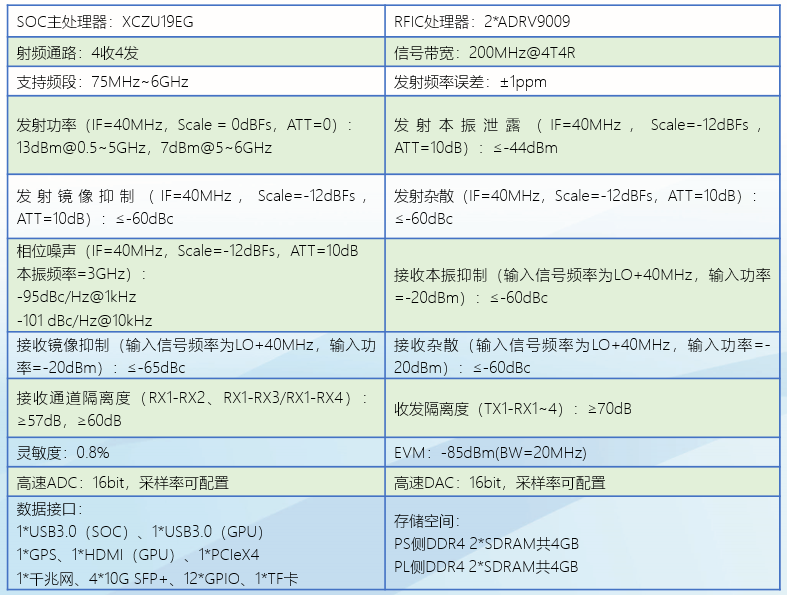

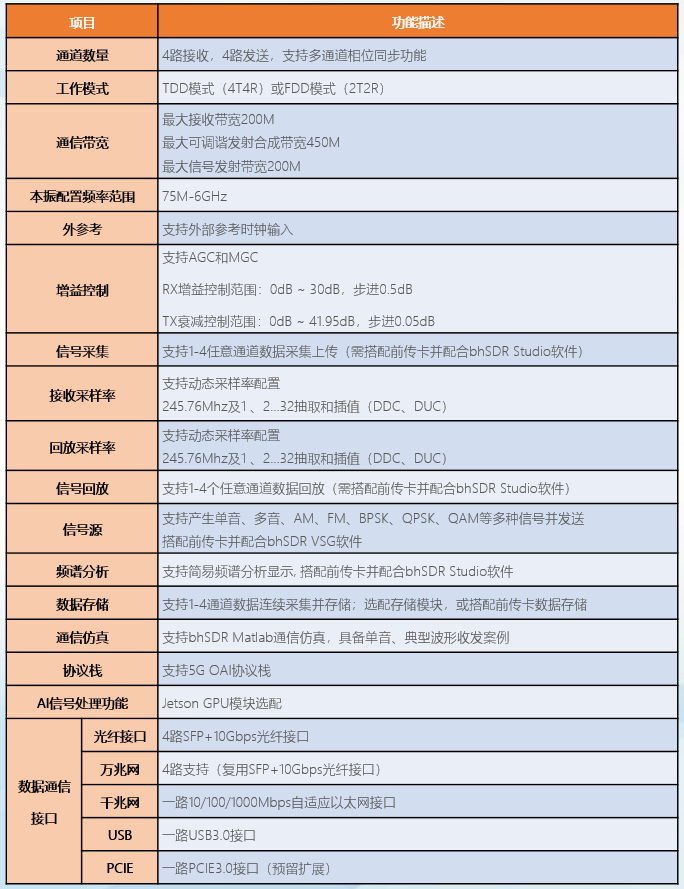

功能指标
指标特征
整机功能
应用领域
新一代MIMO技术
THz/Sub-THz研究
雷达数据采集
无线信道模拟
频谱识别与感知
5G/6G通信验证系统

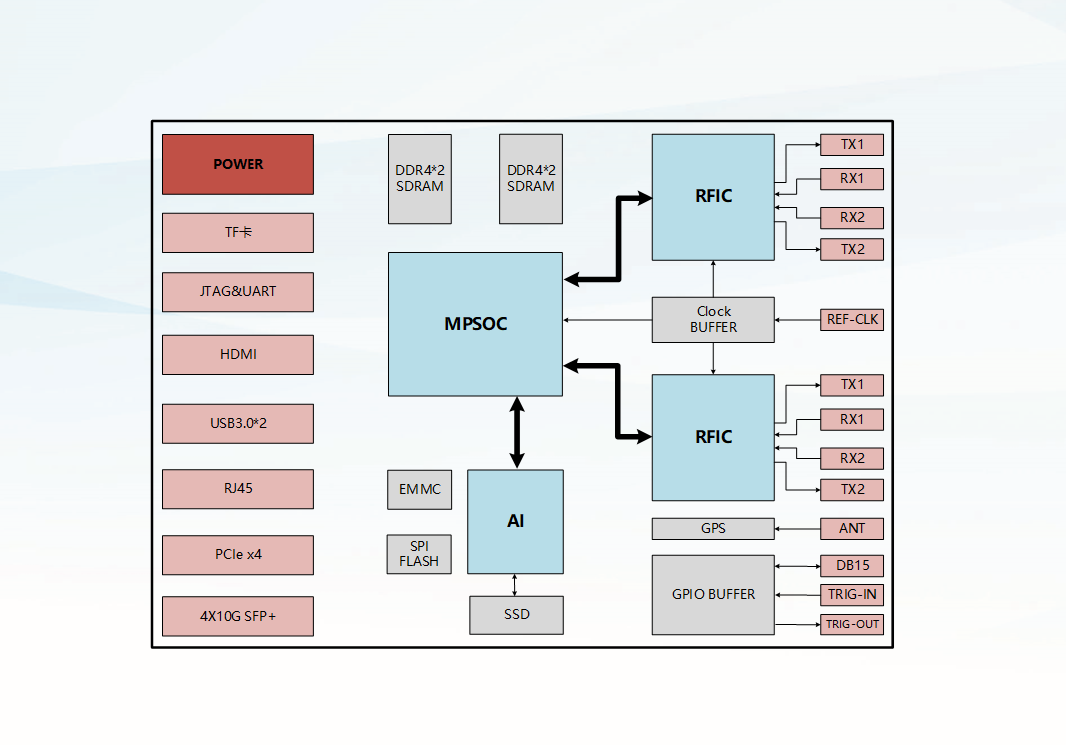

硬件资源与接口
01 丰富的硬件资源
UCRP4320平台以XILINX ZYNQ UltraScale+系列的XCZU19EG处理器为核心，搭配AI模组，包含丰富的硬件资源：
System Logic Cells：1143K，BlockRam：34.6Mb，UltraRam：36Mb，DSP Slices：1968
四核ARM Cortex-A53处理器，主频1.5GHz；双核ARM Cortex-R5处理器，主频600MHz
片上GPU Mali-400 MP2，最高667MHz
PS与PL侧各4GB DDR4内存
PL侧1路触发输入，1路触发输出，12路GPIO
AI侧1路HDMI 3.0接口
PL侧4路10G SFP+光接口，1路PICeX4接口
2路USB3.0接口（MPSOC与AI各1路）
1路10/100/1000M以太网接口（MPSOC与AI共用）
1路GPS接口
1路USB2.0调试接口（可用于MPSOC或AI）

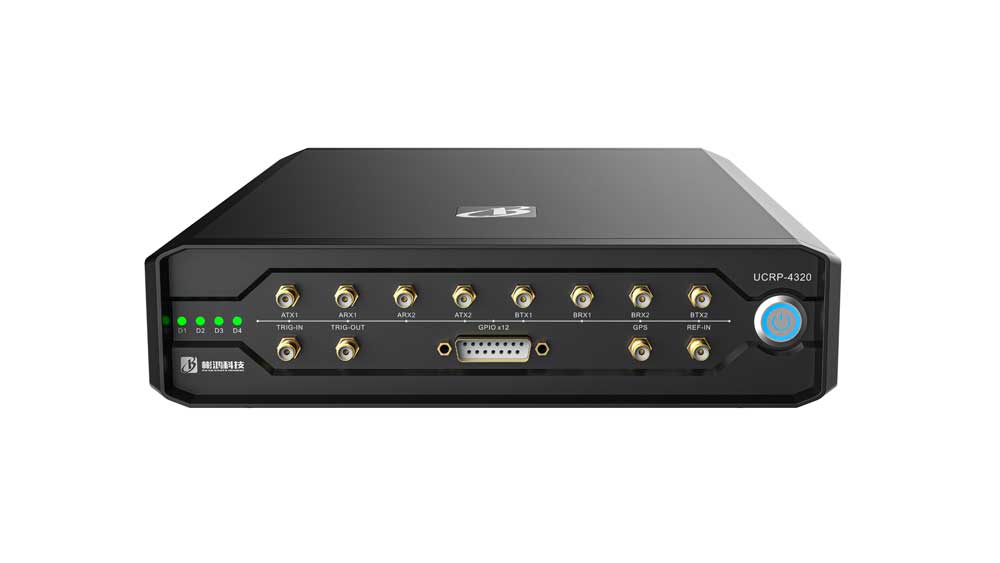

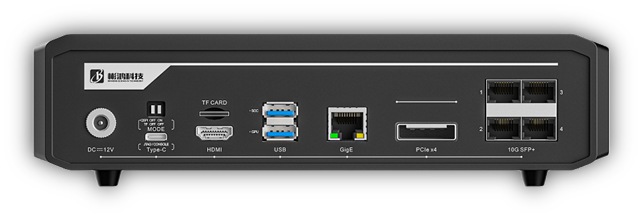

02 高速交互接口
UCRP4320平台提供4个独立或单独使用的10G SFP+光口，可支持4路200MHz带宽原始数据同时收发。另外，也可以选择千兆以太网口，在主处理器或GPU侧均提供一个USB3.0接口，或PCIe2.0X4接口，以多种方式与主机互联。
在选用GPU模块的前提下，UCRP4320还提供HDMI高清多媒体接口，用户可以连接显示器与设备进行可视化交互与操作。

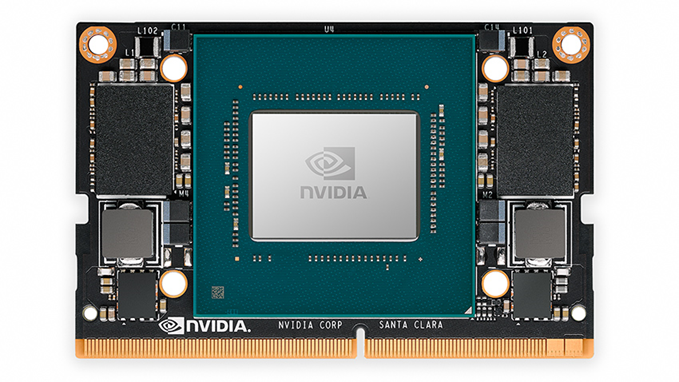

03 搭配AI处理单元
UCRP4320平台搭载NVIDIA Jetson Xavier NX核心板模块，AI性能最高达21TOPS（15W功耗）； GPU方面包括384个CUDA核心，48个Tenseor Core；CPU方面包括6个NVIDIA Carmel ARM V8.2 64位核心，6MB L2+4MB L3；包括8GB 128-bit LPDDR4，以及16GB eMMC。
板载的NX支持所有通用的AI框架，将SDR系统与GPU相结合，基于人工智能技术对信号进行分析处理，解决无线电频率管制、侦察、对抗中的弱信号、多模式、调制识别以及个体识别、信号智能处理技术。
厂家联系方式：
总机：+86 28-83189710
销售：+86 28-65772419/185-83701527(文经理)
传真：+86 28-83189730
邮件：sales@binhong-tech.com
地址：成都市高新区益州大道中段2555号紫光芯云B座8层
