产品描述


全带宽多通道-USRP7440


USRP7440基于第三代XILINX Zynq UltraScale+ RFSoC架构,它将射频ADC、DAC、ARM、FPGA等集成一体,瞬时带宽可以达到2.5GHz,尤其适合于射频直采应用,比如通信与雷达。USRP7440采用第三代RFSOC芯片XCZU47DR-FFVG1517,其ADC最大支持5.0GSPS,DAC最大支持9.8GSPS,支持8路 14bit ADC,8路14bit DAC,仪表级的高速ADC与DAC,可实现2.5G的实时带宽,它不但可以满足现有各类商用协议的最高带宽要求,也可以支持包括6G、卫星通信、太赫兹等超高带宽的场景。

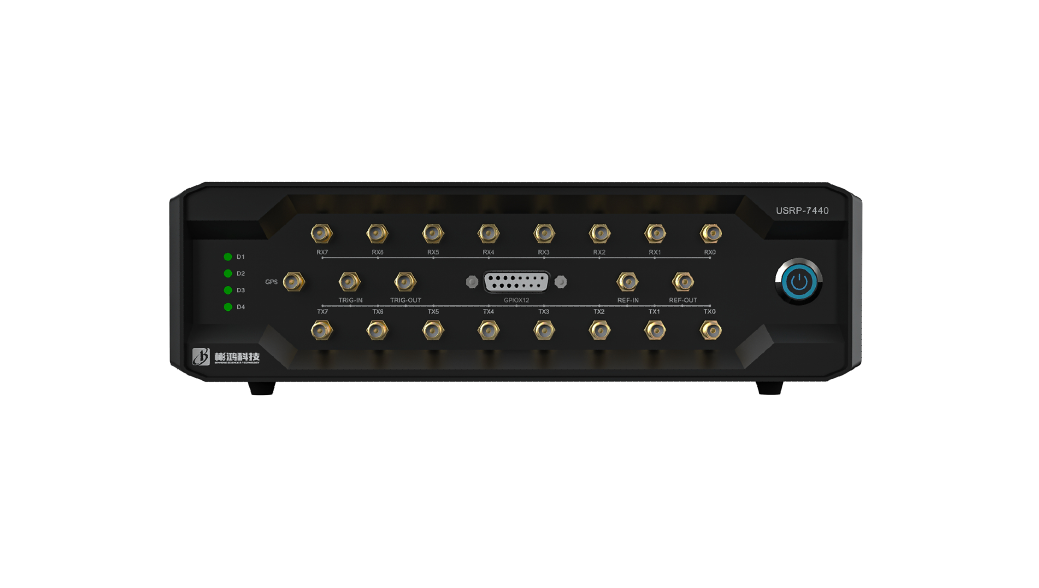

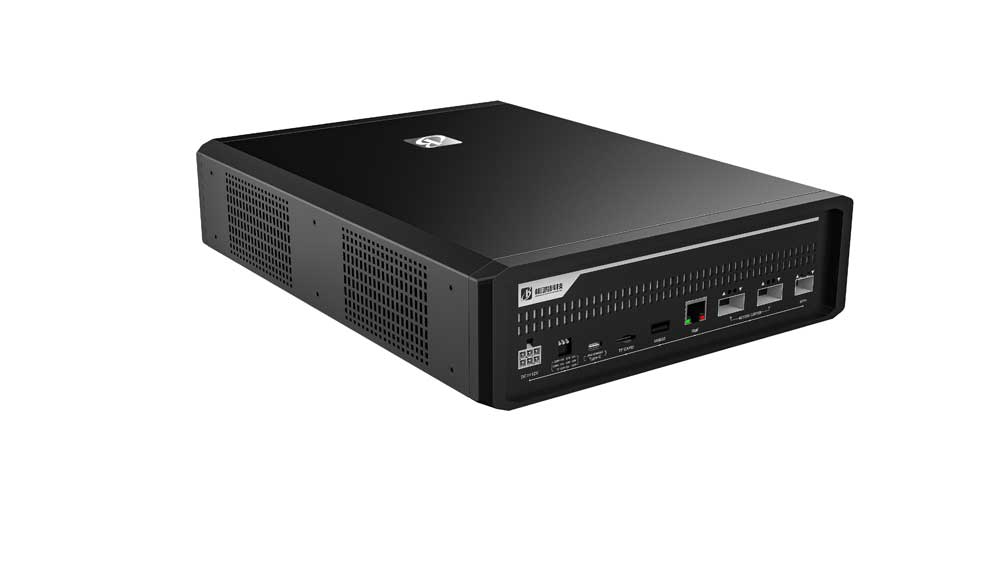

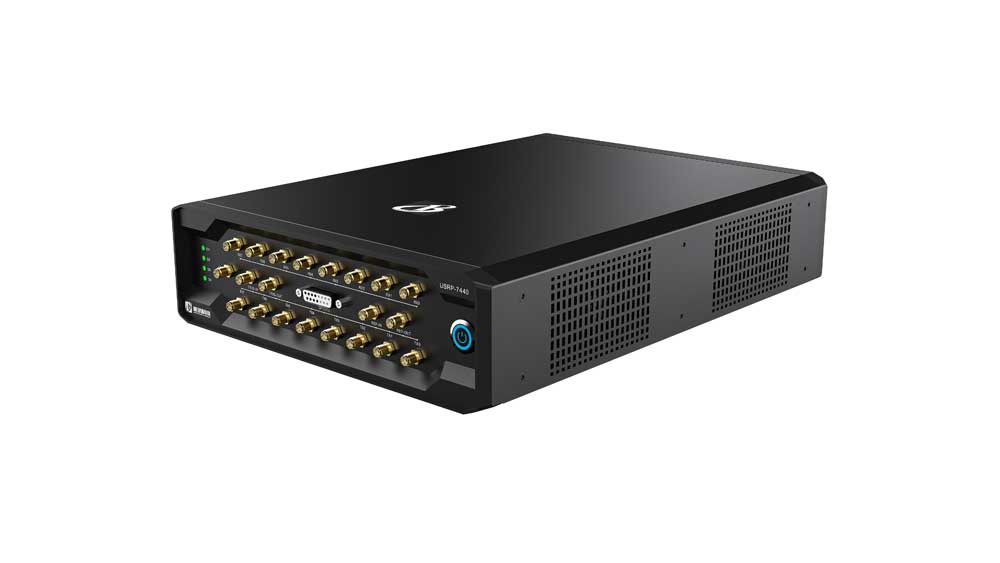

产品图片






功能特点


  • 高性能的基带单元

USRP7440平台采用XCZU47DR作为主处理器,具有丰富的片上资源,包括可4核的ARM Cortex-A53处理器核心,2核的ARM Cortex-R5实时处理器核心,双核的ARM Mali-400 MP2 GPU。

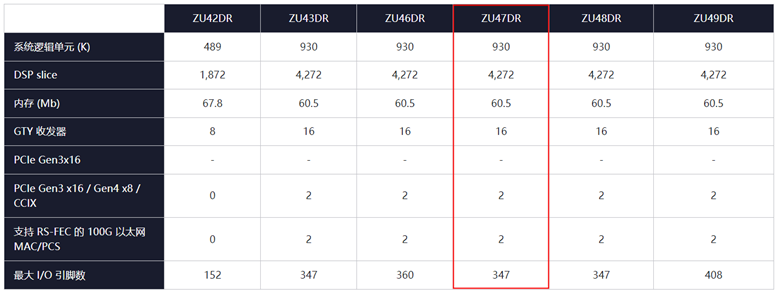

XCZU47DR也拥有丰富的FPGA逻辑资源,包括930K逻辑单元,4272个DSP资源等。




USRP7440提供三组64位宽的DDR4内存,其中PS端一组的运行频率为2400MT/s,PL端两组的运行频率为2666MT/s,可以充分满足高并发的数据吞吐需求。


  • 支持各类软件包

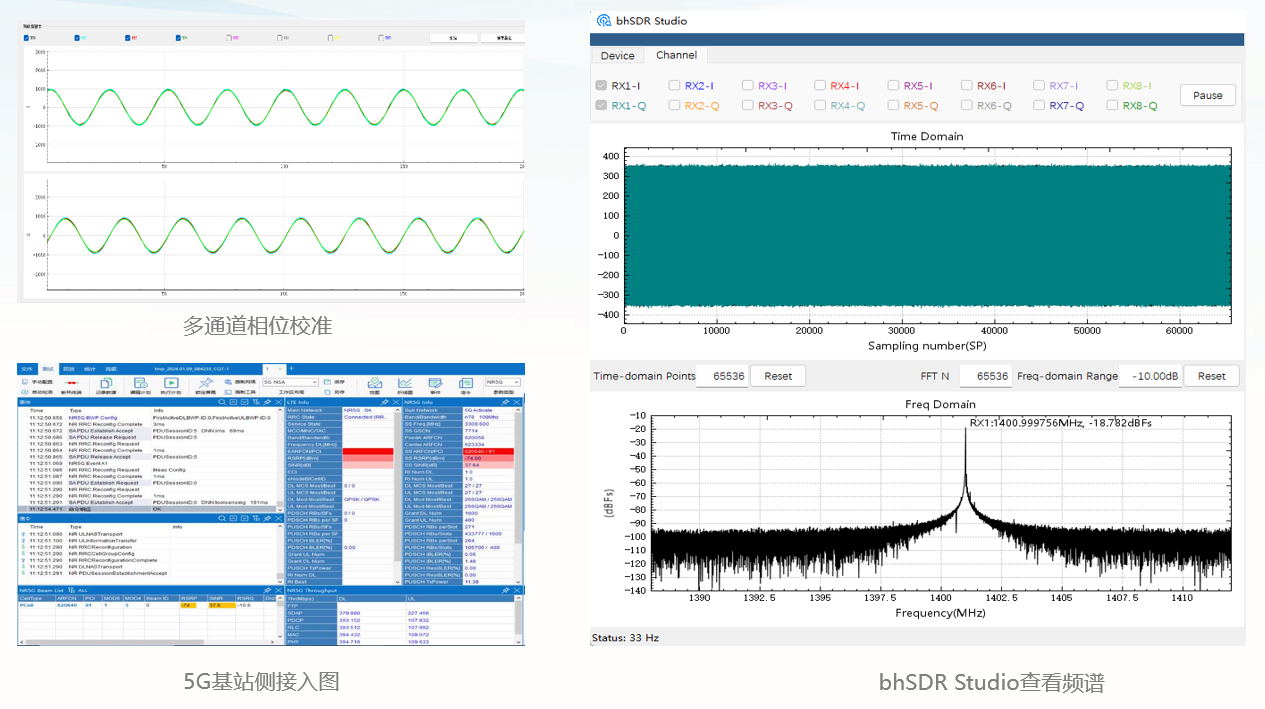

USRP7440平台提供八通道射频记录、回放,以及频谱观测软件工具bhSDR Studio;支持bhSDR Matlab直接连接进行无线系统仿真;支持多通道同步校准与补偿工具包;面向5G领域,基于OAI协议栈提供基站(含CU+DU)、一体化核心网及UE软件套件。

得益于USRP7440的多通道与大带宽特性,它尤其适用于卫星通信领域、毫米波以及太赫兹研究。


  • 8收8发的多通道支持

USRP7440平台提供8路发送与8路接收,无论是通道数量或者是瞬时带宽,均达到了国内软无产品的高端水平。USRP7440的每个通道都是独立的,即每个通道都可以调谐到不同的频率,用于频分复用(FDD)应用或同时仿真多个信号。通道还可以通过恒温晶振,内部GPS带驯服功能振荡器(GPSDO)用于高精度的同步时间戳,对外可提供10MHz 参考和秒脉冲(1PPS),用于多设备分布式的射频信号采集与分析。


  • 超高瞬时带宽至2GHz

对于WIFI6信号最高160MHz带宽,WIFI7最高320MHz,5G毫米波最高达800MHz,卫星通信领域带宽通常需要960MHz。对于频谱对抗、阵列与相控雷达、信道仿真,则带宽越宽越好,可能需要高达2GHz。对于频谱对抗与侦查,射频直采的记录与领域,超大带宽也可以全面的对信号进行收集处理,可以替代传统的多种高端仪器或分布式设备。

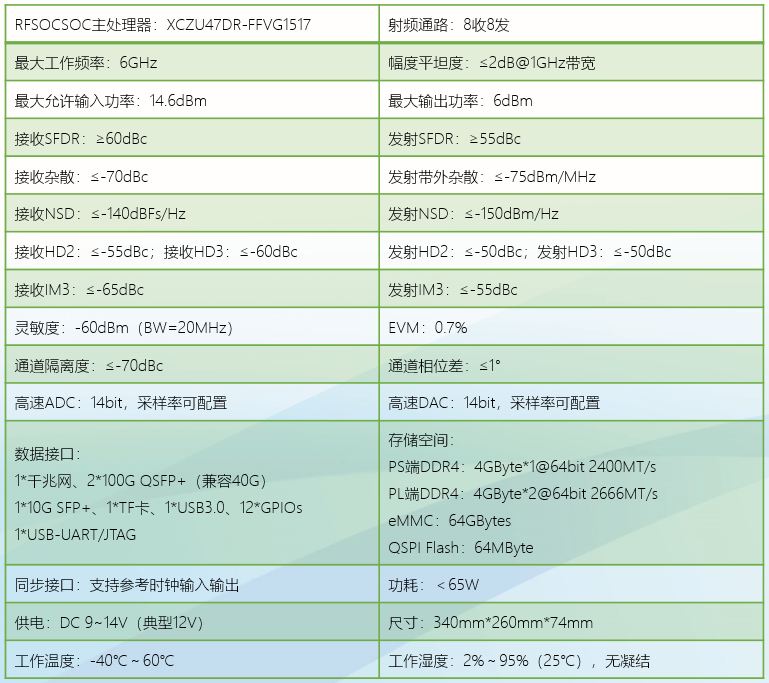

功能指标

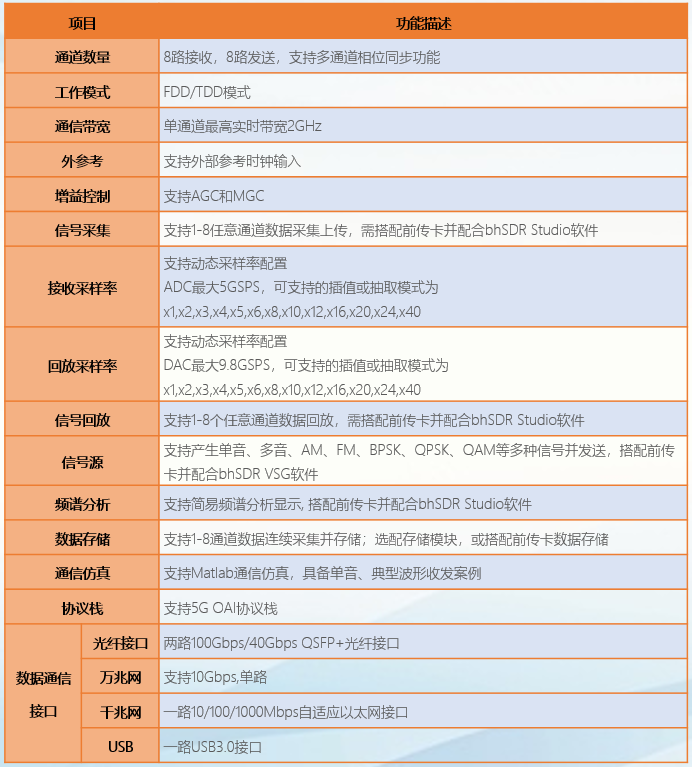

  • 整机功能




应用领域


5G及LTE无线技术

相控阵雷达/数字阵雷达

测试与测量

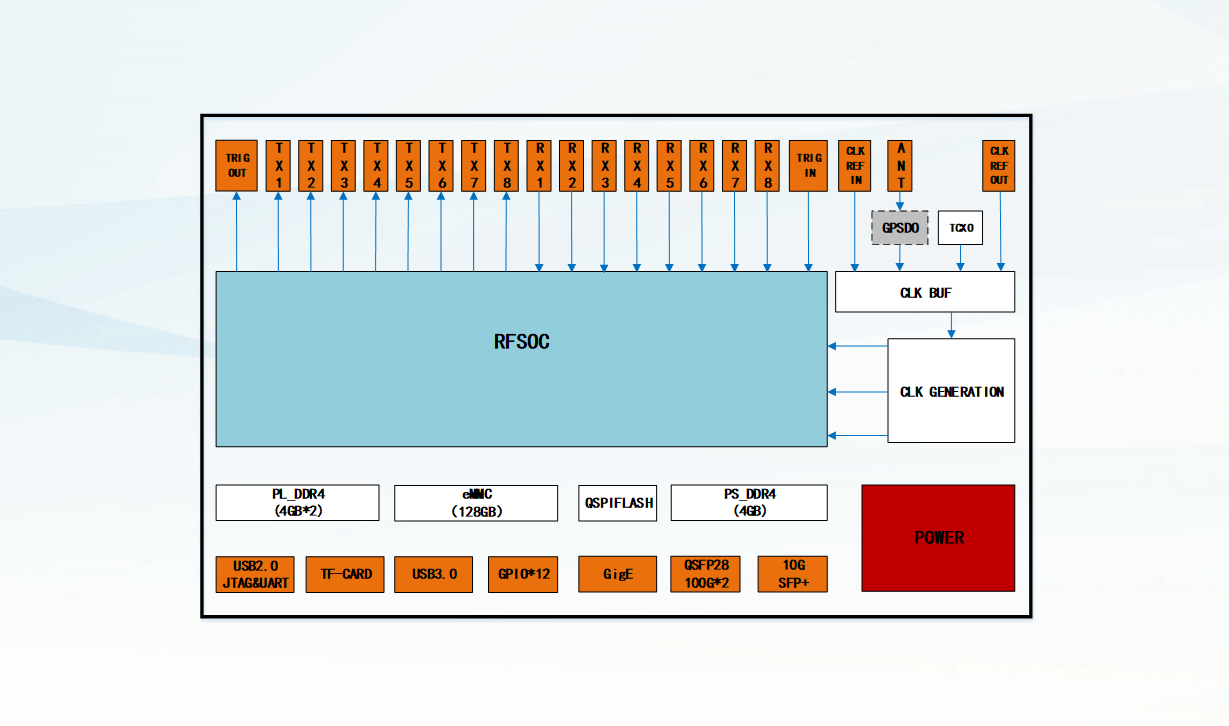

硬件资源与接口

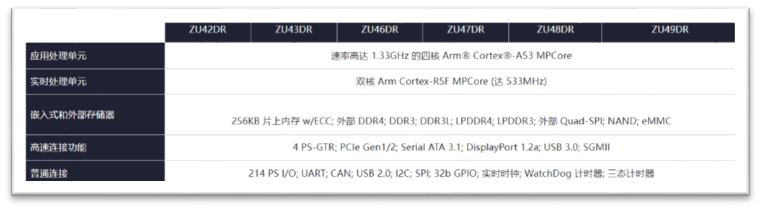

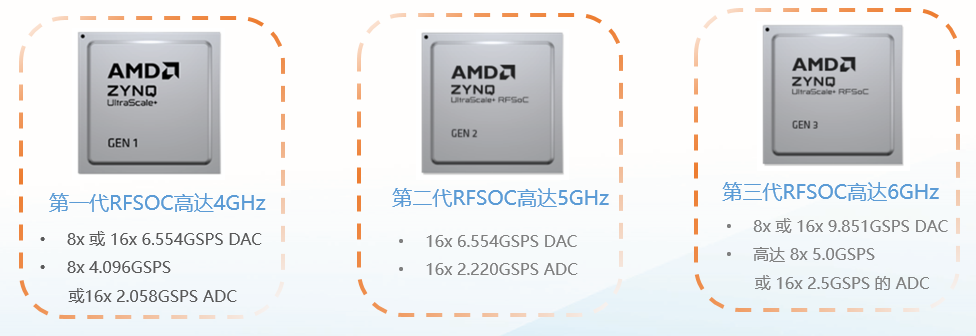

01 基于RFSOC处理器

Zynq UltraScale+ RFSoC产品系列可为部署5G无线通信系统、有线电视接入、高级相控阵雷达解决方案,以及包括测量测试和卫星通信在内的其它应用,提供所需的广泛频段覆盖范围。通过取代分立式组件,这些器件可将功耗及封装尺寸锐降50%,是电信运营商部署5G系统实现大规模多输入多输出基站的理想选择。



02 高速交互接口

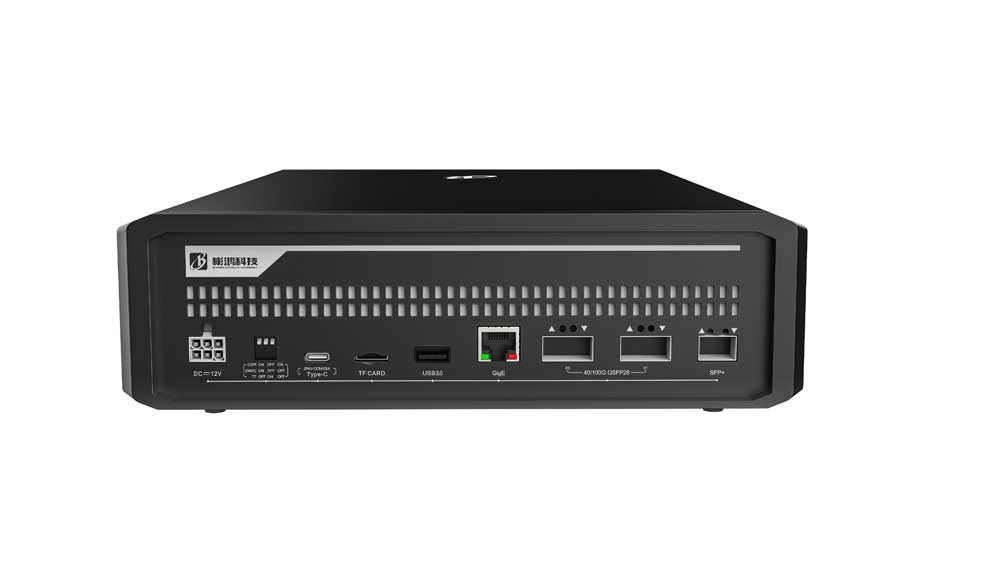

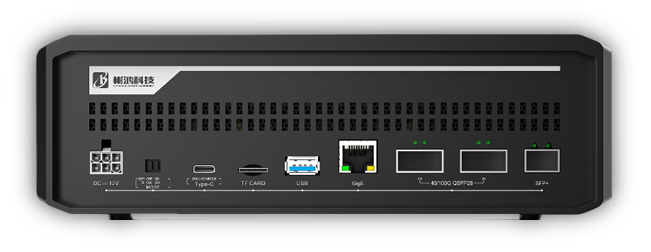

USRP7440平台提供2个100G QSFP+光口(可兼容40G)以及1路10G SFP+光口,通过与硬件加速卡互联,可用于将数据高速并行的传输到其它计算单元。


通过FPGA硬件加速卡,将100G光口转换成了PCIe3.0接口,并且提供了完善

驱动和API接口库,用户可以直接调用接口函数来获取数据,可以支持100G接口的满速率通信。硬件加速卡FPGA采用开放接口,支持用户自己二次开发,使用户可以在加速卡上部署自己的算法功能。

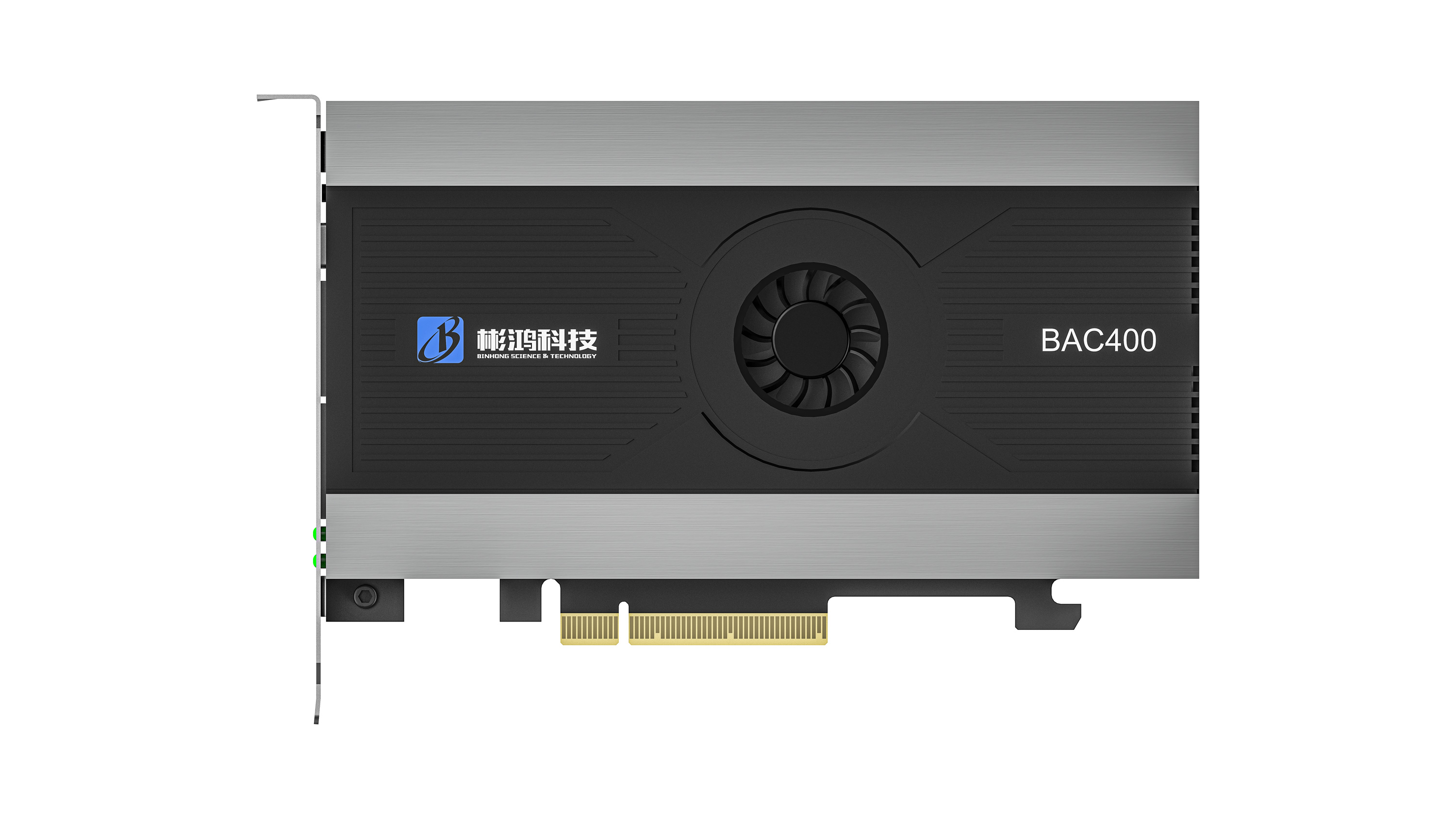

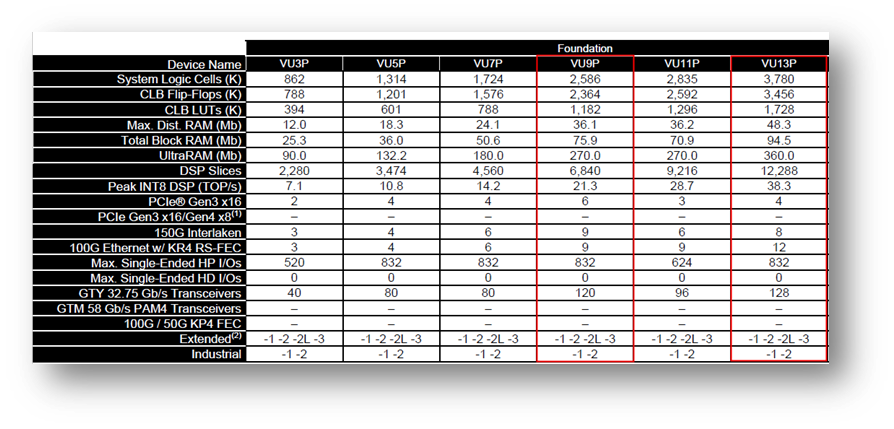

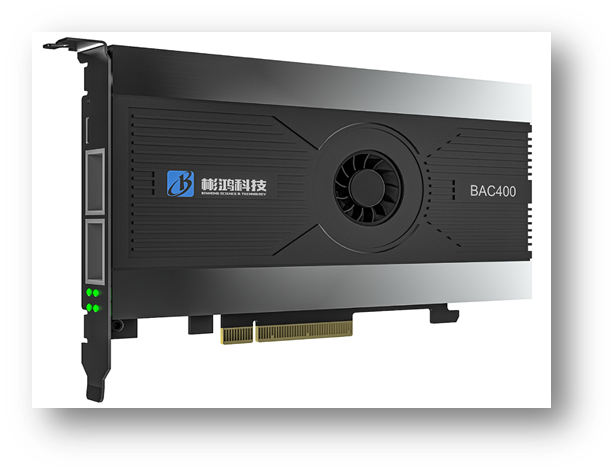

BAC500硬件加速卡采用Xilinx Ultrascale+系列FPGA的VU9P/VU13P作为加速芯片,该芯片采用16nm工艺,提供了丰富的片上逻辑资源。
