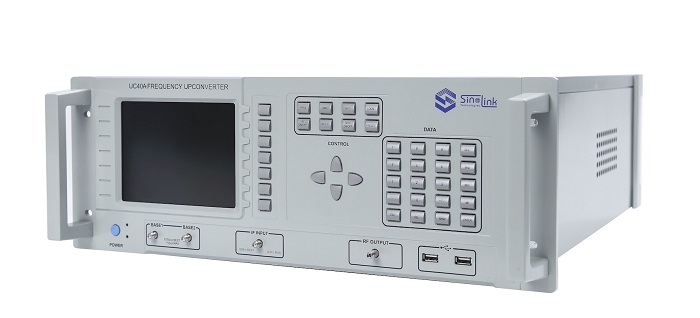

多倍频程射频覆盖：0.5GHz至20/26.5/40/50/67GHz瞬时信号带宽高达4GHz以上具有幅度均衡和群时延均衡功能多种中频/带宽组合优异的相噪指标(67GHz):≤-100dBc/Hz@10KHz具有内外参考切换功能具有网络控制功能
同厂商产品
行业领先的性能，每秒可进行高达 1600 万次测量增强的动态范围和 -126 dBm 的灵敏度频率范围从 10.0 MHz 到 1.0 THz可扩展的同步测量通道数量，每个单元 2 个或 4 个内置 LO/IF 分配组件，支持远程混合内部本振信号源支持多端口切换、同步和脉冲模式选项
ELE-DFC 100MHz至50GHz下变频器|NSI-MI/AMETEK (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
分布式变频器 （DFC） 使用远程混频器将独立测试和 将射频信号参考到 5 至 20 MHz 的 IF。NSI-MI 的 DFC 由一个 LO/IF 单元和两个混频器组成 模块。混频器可以互换以扩展频率覆盖范围，也可以替换为混频器接口 支持外部毫米波转换器。
特征
标准混频器频率范围为 100 MHz 至 50 GHz
混频器接口支持毫米波至 1 THz
基频混频至 20 GHz
相同的测试混频器和参比混频器
每个混频器的单根 LO 电缆
独立 LO 电缆长度达 110 英尺
ELE-DFC数据手册.pdf
特征
精确而灵活的信号，最高可达 20.0 GHz
满足广泛的射频测试要求
400 μs 频率开关
使用基于 SCPI 的控制进行远程编程
与大多数 RF 仪器兼容
极低的谐波和相位噪声
应用
包含：
分布式变频器组，由 LO/IF 单元和两个混频器模块组成
DFC、LO/IF 单位
DFC、混频器模块
技术指标
| 测试频率 （RF） | 100 MHz–50 GHz（混频器） 40 GHz–1.1 THz（混频器接口 + 毫米波模块） |
|---|---|
| 中频 （IF） | 5–20 兆赫 |
| LO 频率 | > -25 dBm（基频，26.5/40/50 GHz 混频器） > -17 dBm（三次谐波，26.5/40/50 GHz 混频器） > -21 dBm（基频，6 GHz 混频器） |
| 转换增益（典型值） | +10 至 +16 dB（基频，26.5/40/50 GHz 混频器） -5 至 +8 dB（三次谐波，26.5/40/50 GHz 混频器） 0 至 +12 dB（基频，6 GHz 混频器） |
| LO 输入功率 （LO In） | +4 至 +6 dBm |
| LO 输出功率 （LO-DC Out） | +14 dBm （0.1–6 GHz） +12 dBm （6–12 GHz） +10 dBm （12–20 GHz） |
| 尺寸 （搅拌机） | 127 x 127 x 43 毫米（5 x 5 x 1.7 英寸） |
| 尺寸 （LO-IF Unit） | 89 x 432x 406 毫米（2U EIA，3.5 x 17 x 16 英寸） |
| 交流电源（LO-IF 单元） | 100–120 伏交流电，50/60 赫兹，35 瓦 |
分布式变频器组件：
ELE-DFC-LOIF 系列LO/IF 单元
ELE-MIX-1-26.5-DFC 1–26.5 GHz 混频器
ELE-MIX-1-40-DFC 1–40 GHz 混频器
ELE-MIX-1-50-DFC 1–50 GHz 混频器
ELE-MIX-0.1-6-DFC 0.1–6 GHz 混频器
ELE-MIX-REM-DFC混频器接口，支持非标准混频器或毫米波模块
分布式变频器机组：
ELE-DFC-1-26.5 LO/IF 单元和两个 1–26.5 GHz 混频器
电子产品 ELE-DFC-1-40LO/IF 单元和两个 1–40 GHz 混频器
电子产品 ELE-DFC-1-50LO/IF 单元和两个 1–50 GHz 混频器
ELE-DFC-0.1-6 LO/IF 单元和两个 0.1–6 GHz 混频器
ELE-DFC-0.1-26.5 LO/IF 单元，两个 0.1–6 GHz 混频器和两个 1–26.5 GHz 混频器
ELE-DFC-0.1-40 LO/IF 单元，两个 0.1–6 GHz 混频器和两个 1–40 GHz 混频器
ELE-DFC-0.1-50 LO/IF 单元，两个 0.1–6 GHz 混频器和两个 1–50 GHz 混频器
