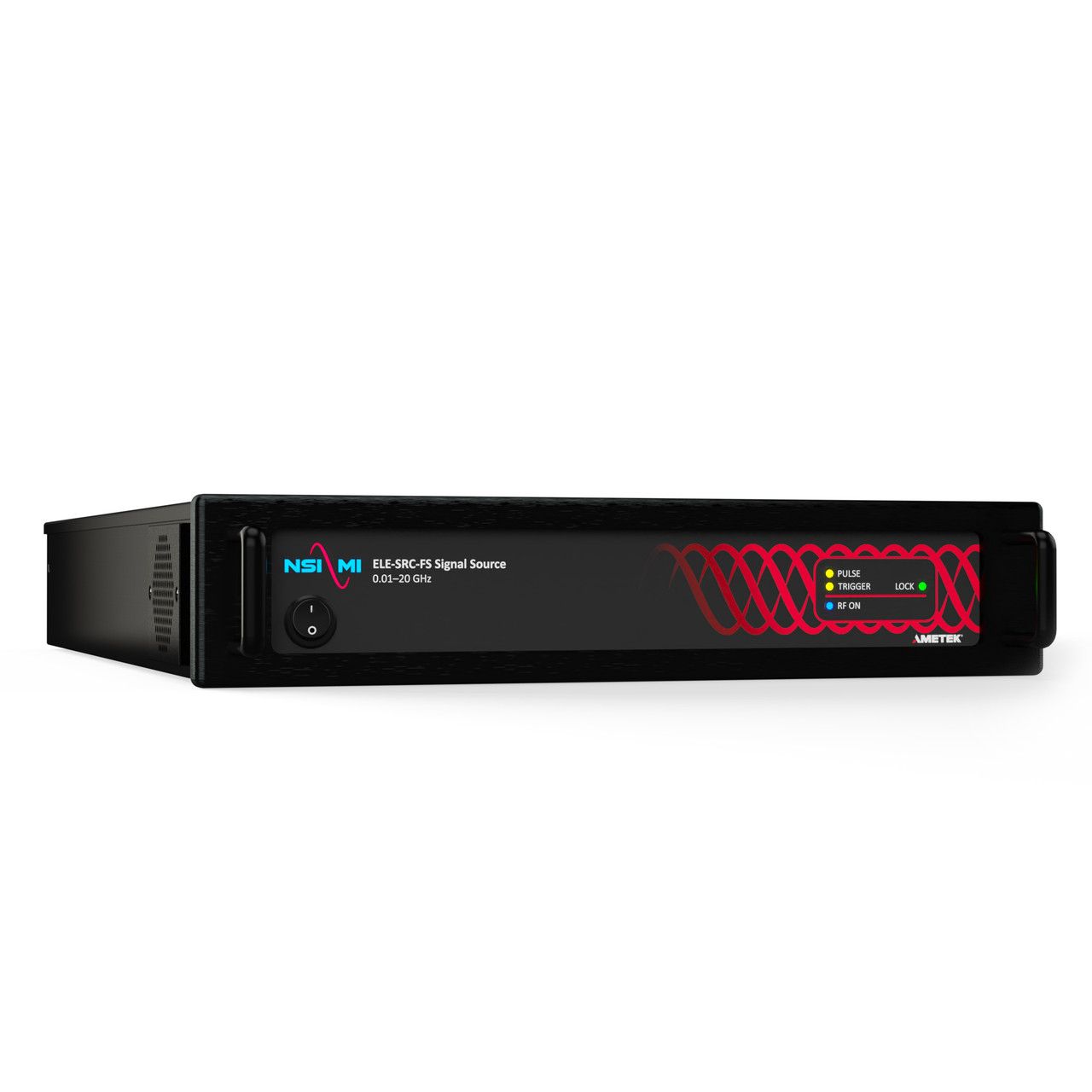

频率范围：10MHz至20GHz频率切换最大 40 μs相位噪声10 GHz 时 1 kHz 偏移时为 -100 dBc/Hz使用基于 SCPI 的控制进行远程编程
我们的多通道扩展器旨在将多个矢量场分析仪™ （VFA） 设备组合在一起，以提供多达 12 个同步相位相干测试通道，以及一个相位相干射频数据的公共参考信号。多通道扩展器将公共 IF 参考信号、LO 信号和 10 MHz 参考信号分配给每个连接的 VFA。深度仅为 8 英寸。这款紧凑型设备专为后机架安装而设计，具有前面板连接，可轻松连接到矢量场分析仪™。结合 VFA 以提供并行高速采集通道轻松布线和连接无需多路复用器

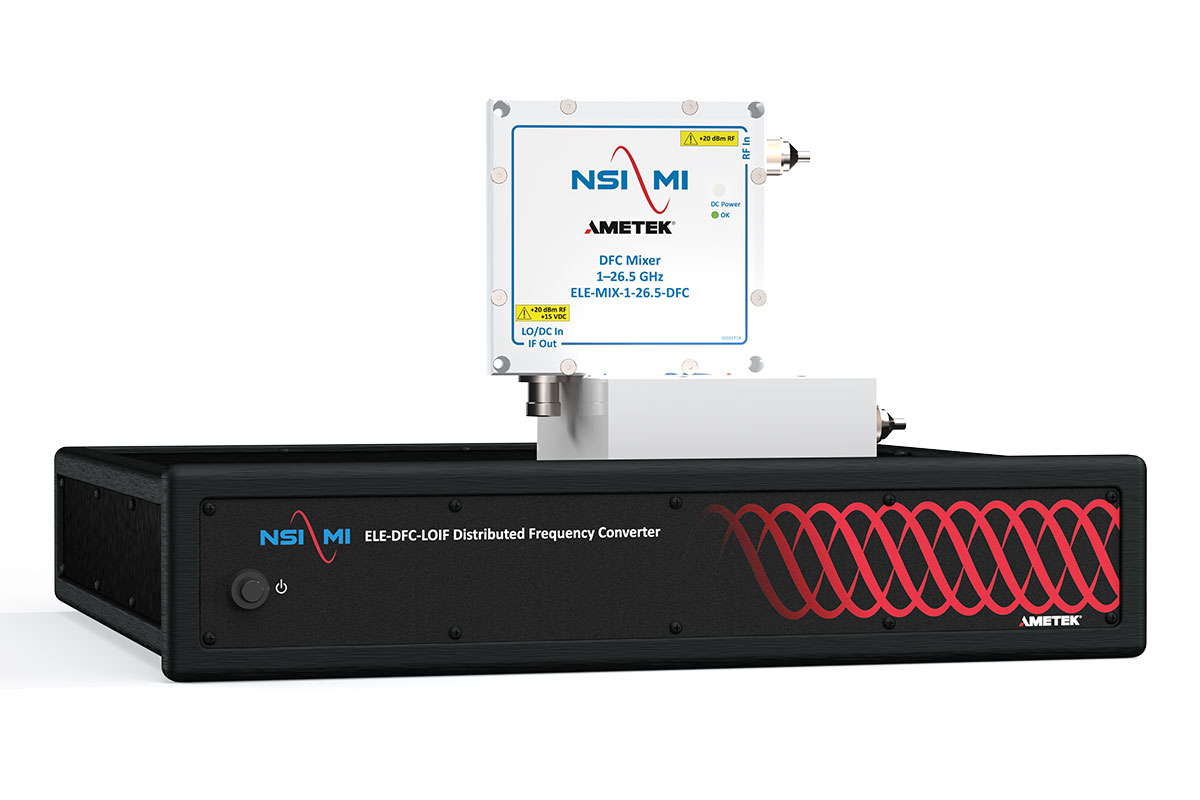

标准混频器频率范围为 100 MHz 至 50 GHz混频器接口支持毫米波至 1 THz基频混频至 20 GHz相同的测试混频器和参比混频器每个混频器的单根 LO 电缆独立 LO 电缆长度达 110 英尺
- «
- 1
- »
ELE-VFA 10MHz至26.5/50GHz/1THz矢量场分析仪（VFA）/测量接收机|NSI-MI/AMETEK (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
型号： ELE-VFA
矢量场分析仪™ （VFA） 采用了最新的天线、天线罩和电磁场探测测量技术。这款同步多通道精密测量接收机增加了显示极化参数的强大新功能。当与双极化探头一起使用时，VFA 可测量两个极化端口并计算关键极化参数。结果包括轴比、倾斜角度、旋转感和偏振椭圆的显示。矢量场分析仪™结合了最佳的射频性能、最快的测量速度和业内最先进的功能，为最先进的测量系统奠定了基础。
特征
行业领先的性能，每秒可进行高达 1600 万次测量
增强的动态范围和 -126 dBm 的灵敏度
频率范围从 10.0 MHz 到 1.0 THz
可扩展的同步测量通道数量，每个单元 2 个或 4 个
内置 LO/IF 分配组件，支持远程混合
内部本振信号源
支持多端口切换、同步和脉冲模式选项
RF 性能优势
矢量场分析仪™为测量电磁场提供了最佳的射频性能特征。在这些测量中，信噪比 （SNR） 是确定不确定度和测量速度的关键特性。矢量场分析仪™固有的低本底噪声可提供高 SNR，从而实现更准确的测量。对于给定的 SNR，其低本底噪声还允许使用比其他仪器更宽的 IF 带宽。由于固有本底噪声降低了 10 dB，因此可以使用更宽 10 倍的 IF 带宽，从而使测量速度提高 10 倍。VFA 卓越的动态范围和灵敏度显著提高了测试范围的灵活性和生产率。
采购协调
辐射场在三维空间中传播，需要定位系统改变探头和/或被测设备的方向。为了获得最高的范围生产率，在测量田地时移动一个或多个轴。这需要测试仪器和定位系统之间的协调。当被测探头或天线移动时，每个矢量场测量都可以与太空中的特定位置相关联。最大限度地提高轴速度要求仪器具有卓越的测量速度、数据缓冲能力和高连续吞吐量。
许多系统还需要多频率操作和实时控制具有多个端口的天线的多路复用器。NSI-MI 的多路复用器产品支持每个通道多达 256 个端口。控制这些测试参数并将其与测量数据同步需要一个具有精确定时的灵活采集控制器。矢量场分析仪™是最能支持电磁测试环境要求的仪器，可为您的测量需求提供理想的解决方案。
技术指标
| RF 频率范围 | 10.0 MHz - 1.0 THz（带混频器选项） |
|---|---|
| 同步频道1 | 4 （每单位最大） |
| 每秒测量数1 | 4 通道 x 4 MHz（最大） |
| 持续吞吐量 | 高达 600,000 次测量/秒 |
| 内部数据缓冲区 | 1600 万次测量 |
| IF 带宽1 | 100 Hz 至 5 MHz（最大值） |
| LO 频率范围 | 0.1 - 20 吉赫 |
| 最大输入功率 （0.1 dB 压缩） | 可调 -5 至 -25 dBm（在混频器输入处） |
| IF 线性度 | +/- 0.1 dB（0 至 -50 dB 满量程） |
1需要升级固件许可证才能实现最大功能。
应用
选件
某些应用程序可能需要几个其他选项：
ELE-VFA 矢量场分析仪™在交付时，后面板射频电缆已断开，以防止在运输过程中损坏。该软件包中还包括其他几项：
后面板 RF 跳线电缆
电源线
用户指南
桌面安装套件（设备出厂时已安装机架耳）
