型号： ELE-SRC-FS

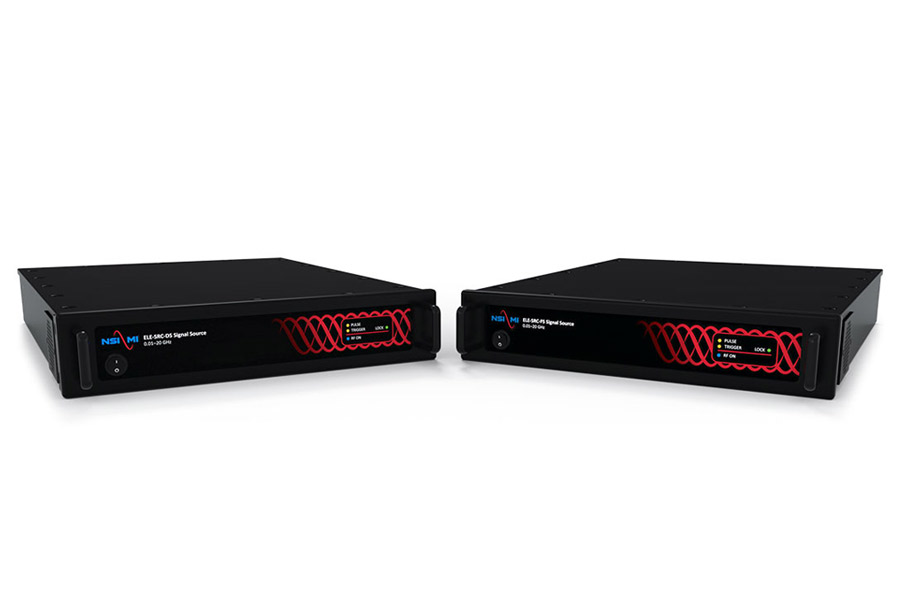

我们的信号源设备可满足广泛的测量系统要求。ELE-SRC-FS 在 0.01 至 20.0 GHz 的整个频率范围内提供极低的相位噪声和高输出功率，具有 40 频率开关。
FS 型号设计用于需要捷变射频/微波频率调谐的情况，为无线、卫星、雷达、自动测试和其他微波测量应用提供快速准确的信号生成解决方案。
特征
精确而灵活的信号，最高可达 20.0 GHz
满足广泛的射频测试要求
40 μs 频率切换
使用基于 SCPI 的控制进行远程编程
与大多数 RF 仪器兼容
极低的谐波和相位噪声
技术指标
| Frequency Range | 0.01–20 GHz |
|---|---|
| Frequency resolution | 0.001 Hz |
| Frequency switching | 40 μs max |
| Phase resolution | 0.1 deg |
| Phase noise | -100 dBc/Hz at 1 kHz offset at 10 GHz |
| Harmonics | ≤ -25 dBc (at 5 dBm) |
| Sub-harmonics | ≤ -60 dBc (at 5 dBm) |
| Spurious | ≤ -50 dBc (CW +10 dBm, > 3 kHz offset) |
| Output Power | -20 dBm to + 15 dBm |
| Power resolution | 0.01 dB |
| Power uncertainty, ALC on | 1.0 dB max (-15 to + 15 dBm) |
| Output connector | 3.5 mm female |
| Output VSWR | 1.5 |
| Internal Frequency Reference | 100 MHz |
| Initial accuracy | ±40 ppb max (calibrated at 23 ± 3 °C at time of calibration, user adjustable) |
| Aging, first year | 0.5 ppm |
| Aging, per day after 30 days | 5 ppb max |
| Warm-up time | 5 minutes |
| Reference output | 10/100 MHz, 50 Ω BNC connector |
| Reference power out | 0 dBm (10 MHz) |
| External Frequency Reference | 10 MHz to 250 MHz (user programmable), 50 Ω BNC connector |
| Input level | 0 dBm ± 3 dB (10 MHz) |
| Lock range | ±1.5 ppm |
| Pulse Modulation, Rate (PRF) | 1 Hz–10 MHz |
| On/off ratio | 0.01– 0.1 GHz: 35 dB @ +10 dBm/0.1–20 GHz: 50 dB @ +10 dBm |
| Polarity | Selectable |
| Frequency Modulation, Rate | 10 Hz– 800 kHz |
| Internal modulation waveforms | Sine, Square, Triangle, Ramp up, Ramp down |
| Phase Modulation, Rate | 10 Hz– 800 kHz |
| Internal modulation waveforms | Sine, Square, Triangle, Ramp up, Ramp down |
| Amplitude Modulation Rate | 10 Hz– 50 kHz |
| Internal modulation waveforms | Sine, Square |
| Modulation depth | 0% to 90% (settable) |
应用
包含：
2U 机架安装源
电源线
RF 终端
用户使用手册
Virtual Control Panel 软件
信号发生器图形用户界面 （GUI）
通过集成的 Ethernet/SCPI 远程编程接口控制每个可用的源功能。方便的虚拟控制软件应用程序允许您对多达 65,000 个频率进行编程，以实现最全面和最复杂的测量。
