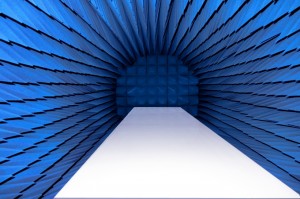

AWT Global 的 ATC 系列低 PIM 天线测试暗箱设计用于测试 380 MHz 至 6000 MHz 的射频设备和天线。当今的天线不仅需要表现出出色的传输特性，而且还必须提供非常低的无源互调失真（PIM），以保证高质量和无失真的数据传输。除了超过 90dB 的高屏蔽因数外，我们的 ATC 暗室还具有非常低的残余无源互调失真，这使其成为低 PIM 天线测试的理想选择。

AWT Global 的 ATC 半电波暗室是交钥匙交付的。无需安装或组装。我们的腔室已准备就绪。这种灵活性允许将 ATC 以最佳方式集成到生产流程中。即使以后需要更改流量布置，由于其轮式框架，ATC 也可以轻松放置在新位置。

为了满足客户的特定要求，ATC 有不同的长度、直径以及各种吸收材料类型和厚度。所有 ATCxxB 腔室在头部和门侧均标配 18 英寸缓冲材料，在主体处标配 12 英寸缓冲材料。较大的类型（ATCxxB-2-18 / ATCxxB-2-18T）在头部、门和主体处配有 18 英寸缓冲器。

特殊要求？致电我们获取定制的 ATC 配置。

型号和选项

型	描述
ATC35B-2-18	天线测试暗室，屏蔽 >90 dB @ 380-6000 MHz，PIM 等级：<-165 dBc @ 700-6000 MHz，吸收材料（主体/头/门）：18/18/18 英寸，门尺寸：0.61 米 x 0.61 米 24 x 24 英寸），长度：3.5 米（138 英寸），直径：2.0 米（79 英寸），最大机械 DUT 长度：2.2 米（94 英寸）。
ATC37B-2-18	天线测试暗室，屏蔽 >90 dB @ 380-6000 MHz，PIM 等级：<-165 dBc @ 700-6000 MHz，吸收材料（主体/头/门）：18/18/18 英寸，门尺寸：0.61 米 x 0.61 米 24 x 24 英寸），长度：3.7 米（146 英寸），直径：2.0 米（79 英寸），最大机械 DUT 长度：2.4 米（94 英寸）。
ATC39B-2-18	天线测试暗室，屏蔽 >90 dB @ 380-6000 MHz，PIM 等级：<-165 dBc @ 700-6000 MHz，吸收材料（主体/头/门）：18/18/18 英寸，门尺寸：0.61 米 x 0.61 米（24 x 24 英寸），长度：3.9 米（154 英寸），直径：2.0 米（79 英寸），最大机械 DUT 长度：2.6 米（102 英寸）。
ATC45B-2-18	天线测试暗室，屏蔽 >90 dB @ 380-6000 MHz，PIM 等级：<-165 dBc @ 700-6000 MHz，吸收材料（主体/头/门）：18/18/18 英寸，门尺寸：0.61 米 x 0.61 米（24 x 24 英寸），长度：4.5 米（177 英寸），直径：2.0 米（79 英寸），最大机械 DUT 长度：3.2 米（125 英寸）。
选项
ATC400 系列	扩展 PIM 频率选项。PIM 额定值 < -155 dBc @ 400 – 6000 MHz
ATCPORT4	四个穿板式连接器，而不是一个，DIN 7/16 （f）型 – DIN 7/16 （f）。
ATCPORT6	六个穿板式连接器，而不是一个，DIN 7/16 （f）型 – DIN 7/16 （f）。
ATCPORT8	八个穿板式连接器，而不是一个，DIN 7/16 （f） – DIN 7/16 （f）型。
ATCWG	波导端口带有可拆卸的射频密封盖，非常适合用作电缆引入。
ATCN	一个额外的 N （f） / N （f）型端口。
ATCSMA	一个额外的 SMA （f） / SMA （f）类型端口。
ATCDCP25	DC 端口（48V / 25A）带 EMI 滤波器。
ATCACP10	交流端口（100-240V） / 10A，带 EMI 滤波器。
ATCDRWDL	超宽门 1.0 米 x 0.61 米（39 x 24 英寸），带 ATCDRL。替换标准门。屏蔽和 PIM 性能降低。
ATCDRL	门杆 - 更符合人体工程学，更快的装载/卸载，更均匀的接触压缩。对于标准门，已包含在宽门选项中。
ATCFAN	用于空气交换的风扇，覆盖有蜂窝状筛网。
ATCSLTBLxx	用于 ATC 的滑动工作台。尺寸各不相同，具体取决于 ATC 长度和门宽。需要 ATCTBLSTD。
ATCJIGxx	用于在暗室内精确定位 DUT 的测试夹具（可重复测量）。尺寸各不相同，具体取决于 ATC 长度和门宽。
ATCTBLSTD	外部支架，用于支撑完全伸展的 ATC 滑台。

请联系我们了解具体配置和定制。
辅料
PLOAD100	低 PIM 负载 100W，PIM <165 dBc @ 2x43dBm，690-2800 MHz，带手柄，连接器 DIN 7/16（f）
PLOAD100L	低 PIM 负载 100W，PIM <165 dBc @ 2x43dBm，380-2800 MHz，带手柄，连接器 DIN 7/16（f）
LIC308-DMDM-1M	低 PIM 电缆 1 米（3 英尺），PIM < -165dBc @ 2x43dBm，连接器 DIN（m）-DIN（m）
LIC308-DMDM-1.5M	低 PIM 电缆 1.5 米（4.5 英尺），PIM < -165dBc @ 2x43dBm，连接器 DIN（针式）-DIN（针式）
LIC308-DMDM-2M	低 PIM 电缆 1 米（6 英尺），PIM < -165dBc @ 2x43dBm，连接器 DIN（针式）-DIN（针式）
ADA-DMDF 系列	适配器 DIN（m）-DIN（f），PIM <-165dBc @ 2x43dBm，连接器保护器

规格


屏蔽效果
ATCxxB、ATCxxxB-2-18 带 ATCDRWDL 选件	>90 dB @ 380 至 6000 MHz >70 dB @ 380 至 6000 MHz

PIM 系列
ATCxxB-2-18 带 ATCDRWDL 选件和 ATC400 选件	< -165 dBc @ 700-6000 MHz * < -155 dBc @ 700-6000 MHz * < -155 dBc @ 400-700 MHz *
	* 取决于 DUT 和选件

电气（LED 灯）
主电源（用于 12V AC/DC 转换器）	100 伏 – 240 伏 50/60 赫兹
功耗	10 瓦

港口
所有腔室	一个 DIN 7/16 （f）-（f）可提供更多连接器配置或不同的连接器类型。

门尺寸
标准门	0.61 米 x 0.61 米（24 英寸 x 24 英寸）
宽门（ opt）	1.0 米 x 0.61 米（39 英寸 x 24 英寸）

尺寸
ATC35B-2-18	长 3.5 米 x 直径 2.0 米 x 高 2.3 米（长 138 英寸 x 直径 78 英寸 x 高 91 英寸）
ATC37B-2-18	长 3.7 米 x 直径 2.0 米 x 高 2.3 米（长 146 英寸 x 直径 78 英寸 x 高 90 英寸）
ATC39B-2-18	长 3.9 米 x 直径 2.0 米 x 高 2.3 米（长 154 英寸 x 直径 78 英寸 x 高 90 英寸）
ATC45B-2-18	长 4.5 米 x 直径 1.0 米 x 高 2.3 米（长 161 英寸 x 直径 78 英寸 x 高 90 英寸）

重量
ATC35B-2-18	760 公斤 / 1670 磅
ATC37B-2-18	850 / 1868 磅
ATC39B-2-18	910 公斤 / 2000 磅
ATC45B-2-18	1060 公斤 / 2330 磅

规格和数据如有更改，恕不另行通知。
