ST14G/20G/36G系列 10MHz/ 50MHz至100MHz 全国产化恒温晶振|同相科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
ST14G/20G/36G系列是我司研制的全国产化系列产品，输出频率10~100MHz可选，具有小型化，高稳定度，超低相位噪声的特点。
产品特性 | 规格名称 | 指标参数 | 备注 |
输出特性 | 输出频率 | 10MHz | 仅ST36G系列可选 |
输出频率 | 50~100MHz | 仅ST14/20系列可选 | |
输出功率 | 9±2dBm | 阻抗50Ω，Load±5% | |
谐波抑制 | ≤-40dBc | 阻抗50Ω，Load±5% | |
杂散抑制 | ≤-80dBc | 阻抗50Ω，Load±5% | |
初始频率准确度 | ≤±0.1ppm | +25ºC，EFC=+2.5 | |
电压频率稳定度 | ≤±5ppb | Vcc±5%，设计保证 | |
负载频率稳定度 | ≤±5ppb | Load ±5%，设计保证 | |
老化率 | ST36G系列： ≤±2ppb/day；≤±20ppb/year ST14G/ST20G系列： ≤2ppb/day；≤±0.2ppb/year | 连续加电30天，设计保证 | |
频率调节 | 调谐电压范围 | 0~5V | 中心电压+2.5V |
调频范围 | ST14G/ST20G系列≥±0.5ppm ST36G系列≥±0.3ppm | ||
线性度 | ＜10% | ||
电源电压 | 工作电压 | ＋5V | |
启动功耗 | ST14系列≤3.0w，ST20G/36G系列3.5W | 持续时间＜60s，+25ºC | |
稳定功耗 | ST14系列≤1.0W，ST20G/36G系列≤1.5W | +25ºC | |
环境温度 | 工作温度 | -55~+85℃ | ST36G不可选 |
工作温度 | -40~+70℃ | ||
储存温度 | -55·~+95℃ |

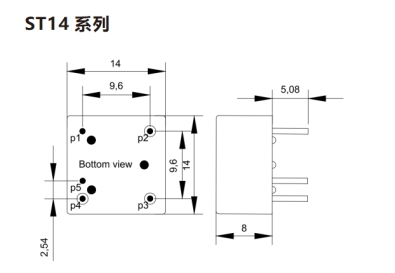

引脚功能定义 | ||
序号 | 符号 | 功能描述 |
1 | EFC | 压控电压输入 |
2 | NC | 悬空 |
3 | OUT | 信号输出 |
4 | GND | 接地 |
5 | VCC | 电源电压 |
引脚功能定义 | ||
序号 | 符号 | 功能描述 |
1 | GND | 接地 |
2 | NC | 参考电压/NC |
3 | EFC | 压控电压输入 |
4 | VC | 供电电源 |
5 | OUT | 信号输出 |

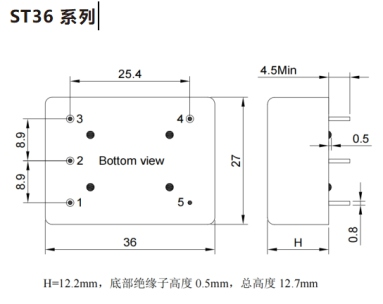

引脚功能定义 | ||
序号 | 符号 | 功能描述 |
1 | EFC | 频率控制功能 |
2 | NC | 悬空 |
3 | VCC | 电源电压 |
4 | OUT | 信号输出 |
5 | GND | 接地 |
ST | 14 | G | B | G | 100 | - | 5 |
① | ② | ③ | ④ | ⑤ |
①封装尺寸：可选14（14mm*14mm）、20（20.3mm*20.3 mm）、36（36mm*36 mm）

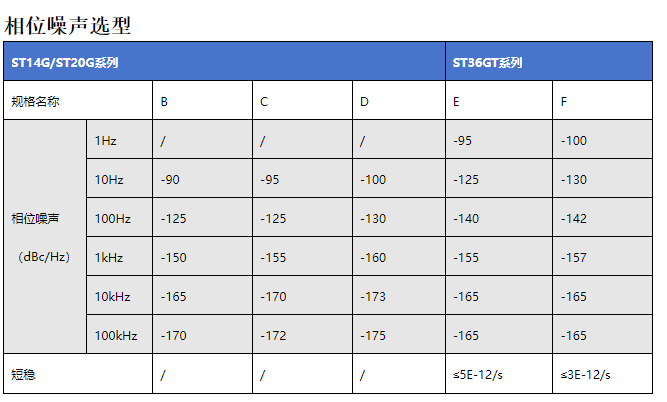

②相噪噪声指标：可选B、C、D、E、F、
③温度频率稳定度指标：可选G、H、R、J
④标称频率：ST36G系列仅可选10MHz，ST14G/20G系列可选50~100MHz
⑤供电电压：仅可选5 V
频率温度稳定度选型
规格名称 | G | H | R | J |
温度稳定度 | ≤±0.3ppm | ≤±0.1ppm | ≤±0.05ppm | ≤±0.02ppm |
测试条件 | -55~+85 ºC | -55~+85 ºC | -55~+85 ºC | -40~+70 ºC |
选型提示 | 仅ST14G/20G系列可选 | 仅ST14G/20G系列可选 | 仅ST36G系列可选 | 仅ST36G系列可选 |
