1. 保护性结构设计：工字型金属外壳，保护接口，防止不慎摔落损伤仪器接头；
2. 多功能界面设计：
· 同时显示正向功率，反向功率，驻波比；
· 支持曲线模式显示功率或驻波比 VS 时间曲线；
3. 支持大功率动态范围
· 标准 N 型接头直连；
· 功率常用单位可切换；
· 连续波功率测量高达 10~47dBm（即 0.01W~50W）；
4. 高精度：出厂前全自动校准，保证±0.2dBm 精度；
5. 省电设计：
· 续航可达 4 小时，支持 5V 充电宝 USB 充电；
· 支持自动关机功能；
6. 存储与通信
· 支持数据存储，最大存储 500 组数据；
· 支持数传远程采集，TTL 串口通信；

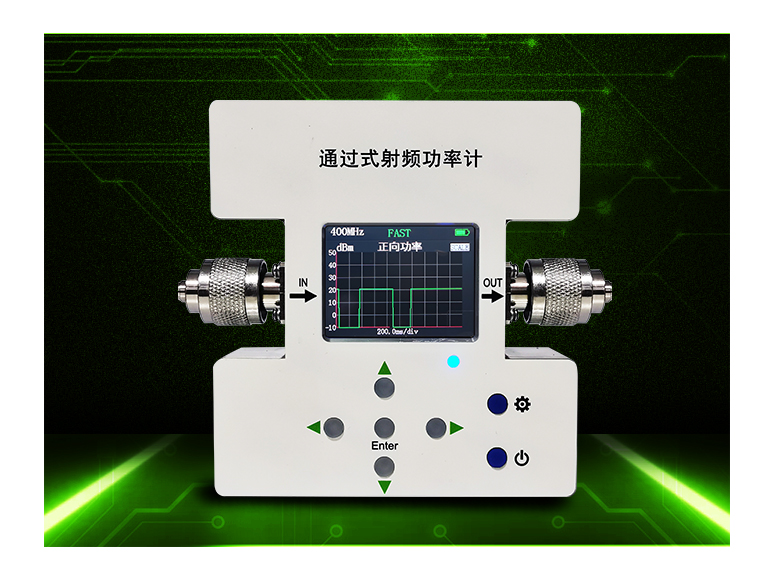

TPM-313手持动态功率计
仪器概述
通过式射频功率计用于测量大功率射频信号的前向和反向功率。典型的应用是在工业和医学领域内的发射机、天线和射频发生器的安装、维护和监测。 TPM 系列通过式功率计体积小、插损小，内置主机和电池，自带液晶可显示前向和反向功率、驻波比，高速采样也能显示参数动态曲线（测量射频脉冲包络）。另外自带通信接口和协议，可配合PC 端软件作为组网式在线监测单元使用。
应用范围
移动通信基站和直放站研发、安装和维护；
广电发射机研发、安装和维护；
大功率车台研发与测试；
雷达发射机研发、安装和维护；
铁路（列调，GSM-R）、民航发射机故障诊断和在线监测；
医用射频诊疗设备的研发与生产；
物联网无线模块的研发与生产（例如 Lora，NB-IOT 等等）。
功能特性
1. 保护性结构设计：
工字型金属外壳，保护接口，防止不慎摔落损伤仪器接头；
2. 多功能界面设计：
同时显示正向功率，反向功率，驻波比；
支持曲线模式显示功率或驻波比 VS 时间曲线；
3. 支持大功率动态范围
标准 N 型接头直连；
功率常用单位可切换；
连续波功率测量高达 10~47dBm（即 0.01W~50W）；
4. 高精度
出厂前全自动校准，保证±0.2dBm 精度；
5. 省电设计
续航可达 4 小时，支持 5V 充电宝 USB 充电；
支持自动关机功能；
6. 存储与通信
支持数据存储，最大存储 500 组数据；
支持数传远程采集，TTL 串口通信；
| 技术文档 下载（PDF文件）： | · 用户手册.pdf | · 产品手册或选型指南.pdf |
型号与主要参数
| TPM-313手持通过式功率计 | |
技术指标 | 参数 |
型号 | TPM-313 |
频率范围（MHz） | 300~1300MHz |
| 驻波测量范围 | 0.02 耦合电桥方向性;30 dB（典型值） |
| 功率测量范围 | 10 dBm ~ 47 dBm 连续波功率； 峰值功率：100W 占空比不大于 50%； 注：输入功率＞50W，推荐加大功率衰减器（3dB 或 10dB）后测试 |
| 正向功率精度 | ±0.2 dBm |
| 反向功率精度 | ±0.2 dBm |
| 输入阻抗 | 50 Ω± j 3 Ω |
| 插入损耗 | ≤0.1dB @ 400MHz；≤0.2dB @ 1GHz |
接头类型 | N-K 母头 |
| 充电电压/电流 | DC 5V /0.8A |
| 电池参数 | DC：4.2V；容量：4800mAh；型号：2170 |
充电时间 | 约 3-4 小时 |
| 电池使用时长 | 约 4-5 小时 |
工作温度 | -10~+50℃ 储存温度 -20~+70℃ |
外形尺寸 | 100mm×108mm×30 mm
|
重 量 | 445g（净重含电池）
|
订货信息
TPM-313系列手持通过式功率计 | ||
配置 | 描述 | 订货号 |
主机 | 300~1300MHz | TPM-313 |
标配 | 适配器，数据线 | |
| 技术文档 下载（PDF文件）： | · 用户手册.pdf | · 产品手册或选型指南.pdf |
