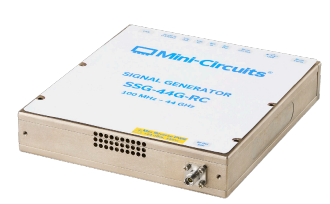

    频率范围：0.1至 44 GHz功率输出：-40 至 +17 dBm相位噪声：-123dBc@1GHz@10kHz连接器：2.92mm
    • «
    • 1

    同厂商产品

    输出频率范围：25 MHz 至 6 GHz相位噪声：< -115 dBc/Hz @ 10 kHz 偏移，1 GHz相位杂散成分：< -70 dBc最大输出功率：+16 dBm（典型值）杂散信号：< -75 dBc（典型值）通道隔离：> 70dB
    输出频率范围：直流至 6.25 GHz残余相位噪声：< -130 dBc/Hz @ 10 kHz 偏移，3 GHz相位杂散成分：< -70 分贝功率输出范围：-50 至 +15 dBm（典型值）杂散信号：< -75 dBc（典型值）
    输出频率范围：直流至 6.25 GHz残余相位噪声：< -130 dBc/Hz @ 10 kHz 偏移，3 GHz相位杂散成分：< -70 分贝功率输出范围：-50 至 +15 dBm（典型值）杂散信号：< -75 dBc（典型值）
    • «
    • 1

    SC5521A 160MHz至40GHz 模块式模拟信号发生器|SignalCore (在产)

    输出频率范围：160 MHz 至 40 GHz

    残余相位噪声：< -115 dBc/Hz @ 10kHz， 18 GHz

    调整分辨率：1Hz

    最大输出功率：+15 dBm（典型值）

    振幅范围：-10 dBm 至 +15 dBm（典型值）


    参考价格 ：

    厂家：SignalCore （收录32个产品）

    产地：美国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

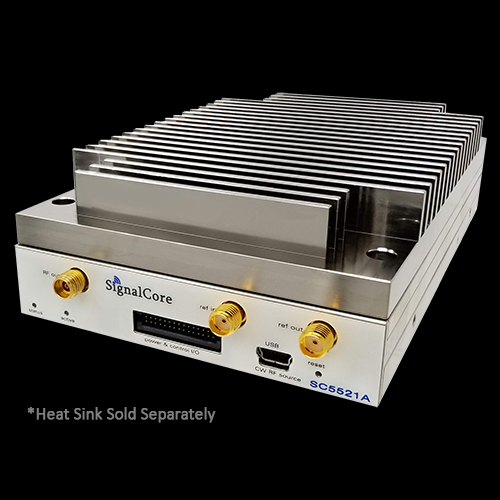

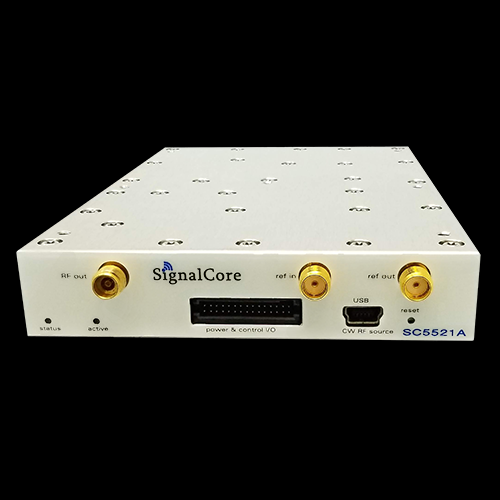

    SC5521A 160 MHz 至 40 GHz 模块式模拟信号发生器|SignalCore

    SC5520A 和 SC5521A 是信号发生器的超高频合成器系列 （UHFS） 的一部分。它的频率调谐范围为 160 MHz 至 40 GHz，步进为 1 Hz，幅度范围为 -10 dBm 至 +15 dBm（典型值），相位噪声是市场上最低的。这些模块既紧凑又坚固，非常适合系统集成到变频器、测试设备中，或用作现代数字数据转换器中的时钟。


    事实证明，在数字通信中，该器件出色的相位噪声不会降低数字数据的EVM。该信号发生器出色的相位噪声及其成本效益将使系统设计过程顺利进行。


    输出频率范围：160 MHz 至 40 GHz

    残余相位噪声：< -115 dBc/Hz @ 10kHz， 18 GHz

    调整分辨率：1Hz

    最大输出功率：+15 dBm（典型值）

    振幅范围：-10 dBm 至 +15 dBm（典型值）

    通信接口：SPI/USB和RS232/USB





    关键词:








    手册
    机械结构文件_sc5521x.zip
    机械结构文件_sc5521x.zip
    发表时间：2024-03-12
    下载
    sc5520a_sc5521a_datasheet.pdf
    sc5520a_sc5521a_datasheet.pdf
    发表时间：2024-03-12
    下载
    sc5520a_sc5521a_hardware_manual.pdf
    sc5520a_sc5521a_hardware_manual.pdf
    发表时间：2024-03-12
    下载
    sc5520a_sc5521a_programming_manual.pdf
    sc5520a_sc5521a_programming_manual.pdf
    发表时间：2024-03-12
    下载
    软件
    SC5520A_Setup64_V2.0.1.0.zip
    SC5520A_Setup64_V2.0.1.0.zip
    发表时间：2024-03-13
    下载
    SC5520A_Setup64_V1.3.1.5.zip
    SC5520A_Setup64_V1.3.1.5.zip
    发表时间：2024-03-13
    下载
    SC5520A_Setup32_V2.0.1.0.zip
    SC5520A_Setup32_V2.0.1.0.zip
    发表时间：2024-03-12
    下载
    SC5520A_Setup32_V1.3.1.5.zip
    SC5520A_Setup32_V1.3.1.5.zip
    发表时间：2024-03-12
    下载
    固件
    sc5520a_pxi_fw_rev3.31.zip
    sc5520a_pxi_fw_rev3.31.zip
    发表时间：2024-03-12
    下载

    signalcore官网下载地址：

    SC5520A PXI Express
    标题
    描述
    校订
    发布日期
    大小
    数据表

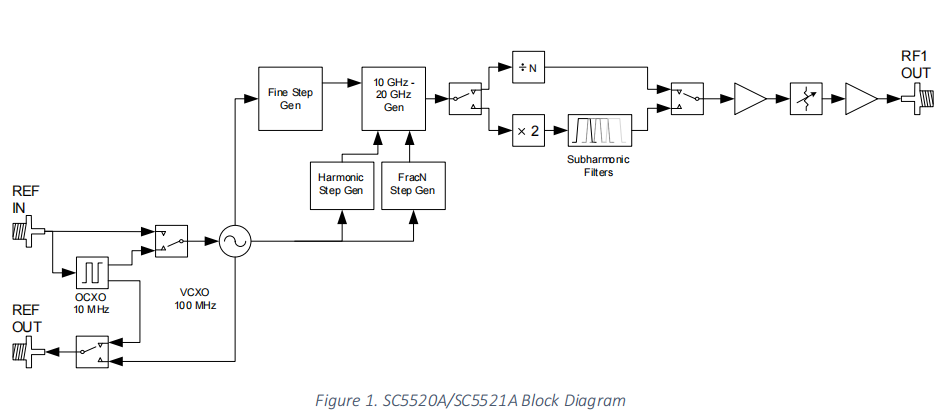

    查看深入规格，包括框图等信息。
    修订版 1.5
    2023 年 6 月
    0.65兆字节
    下载
    硬件手册
    包括开箱说明并操作模块。
    修订版 1.6
    2023 年 5 月
    1.19兆字节
    下载
    编程手册
    关于编程的详细指南模块。
    修订版 1.2
    2021 年 4 月
    0.44兆字节
    下载
    SC5521A USB-SPI-RS232
    标题
    标题
    描述
    校订
    发布日期
    大小
    数据表
    查看深入规格，包括叮图等信息。
    修订版 1.5
    2023 年 6 月
    0.65兆字节
    下载
    硬件手册
    包括开箱说明并操作模块。
    修订版 1.6
    2023 年 5 月
    1.19兆字节
    下载
    编程手册
    关于编程的详细指南模块。
    修订版 1.2
    2021 年 4 月
    0.44兆字节
    下载
    机械锉刀
    该.zip文件包括一个详细的d以 .dwg 和 .pdf 格式进行原始处理。
    修订版 1.0
    2020 年 8 月
    1.14 兆字节
    下载
    SC5520A PXI Express
    标题
    描述
    版本
    发布日期
    大小
    设置文件 32 位
    设置文件。现在包括对NI-VISA的支持。适用于 32 位操作系统。
    1.3.1.5
    2022年2月
    31.2兆字节
    下载
    设置文件 64 位
    设置文件。现在包括对NI-VISA的支持。适用于 64 位操作系统。
    1.3.1.5
    2022年2月
    57.5兆字节
    下载
    设置文件 32 位
    高等。更新固件以使用此版本的软件。适用于 32 位操作系统。
    2.0.1.0
    2023年3月
    30.8兆字节
    下载
    设置文件 64 位
    高等。更新固件以使用此版本的软件。适用于 64 位操作系统。
    2.0.1.0
    2023年3月
    42.6兆字节
    下载
    固件
    SC5520A PXI 固件 下载 档案
    3.31
    2022年12月
    0.7兆字节
    下载
    SC5521A USB-SPI-RS232
    标题
    描述
    版本
    发布日期
    大小
    设置文件 32 位
    设置文件。适用于 32 位操作系统。
    1.3.1.5
    2022年2月
    31.2兆字节
    下载
    设置文件 64 位
    设置文件。适用于 64 位操作系统。
    1.3.1.5
    2022年2月
    57.5兆字节
    下载
    设置文件 32 位
    高等。更新固件以使用此版本的软件。适用于 32 位操作系统。
    2.0.1.0
    2023年3月
    30.8兆字节
    下载
    设置文件 64 位
    高等。更新固件以使用此版本的软件。适用于 64 位操作系统。
    2.0.1.0
    2023年3月
    42.6兆字节
    下载
    固件
    SC5521A USB/RS232/SPI固件下载文件
    3.31
    2022年12月
    0.6兆字节
    下载




    直销：

    5211 FM 972

    格兰杰，德克萨斯州 76530

    +1 512 501 6000

    +1 512 501 6001


    中国区代理：

    深圳市至一测控技术有限公司

    电话：0755-23033660 | 18665380013

    邮箱：sales@onetest.cn

    网站：www.onetest.com.cn

    地址：深圳市龙华区民田路203号6栋A座4-107




    Part #
    Model #
    Description
    Interface
    7100106-01
    SC5520A
    40 GHz Signal Generator (Signal Source)
    PXI Express
    7100107-01
    SC5521A
    40 GHz Signal Generator (Signal Source)
    USB-SPI
    7100107-02
    SC5521A
    40 GHz Signal Generator (Signal Source)
    USB-RS232
    7100143-01
    Heat Sink 0.75" H

    7100144-01
    Heat Sink 1.25" H

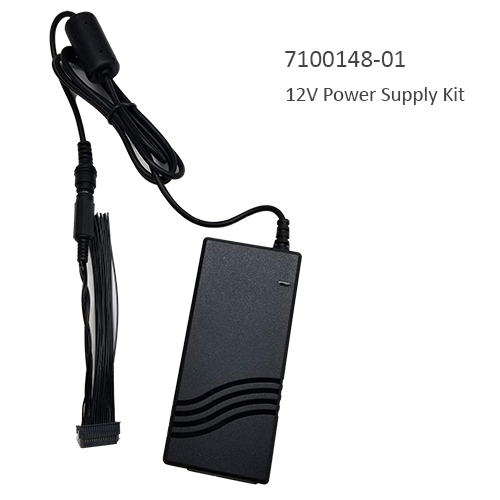

    7100148-01
    12V Power Supply Kit

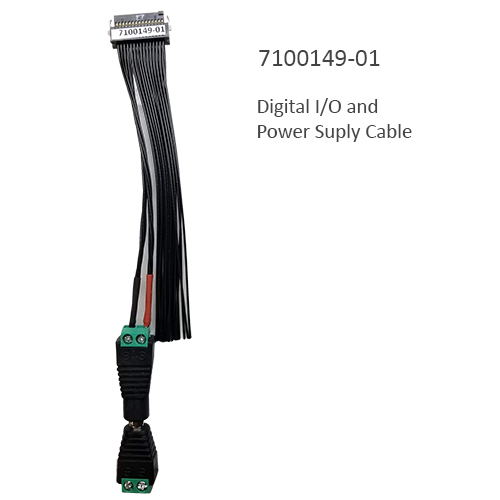

    7100149-01
    Digital I/O and Power Supply Cable
    Included with Product Kit

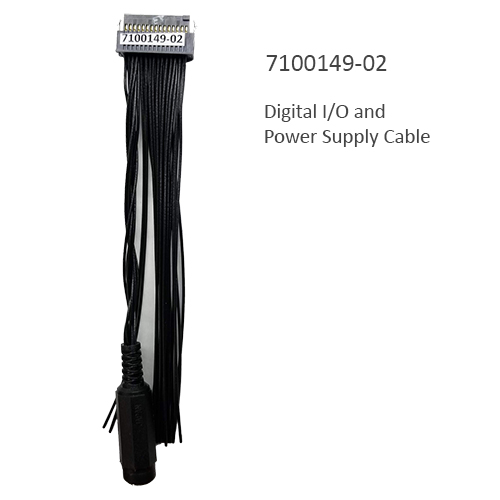

    7100149-02
    Digital I/O and Power Supply Cable
    With 2.5mm x 5.5mm plug
