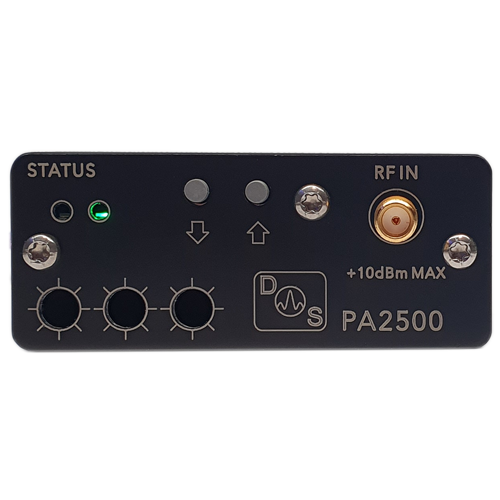

频率范围:5MHz – 2.5GHz放大器增益(最大值):~30dB放大器增益(最小值):~0dB增益步长:0.5dB典型输出功率 (P1dB):+27dBm (1/2W)饱和输出功率:>+29dBm噪声系数:5dB(典型值)最大输入功率(损坏前):+10dBm连接器:18GHz 微波金 SMA回波损耗:> 12dBUSB Type-C 虚拟 com 端口电源输入:标准USB Type-C

同厂商产品

D445T685P50是一款高效率功放模组,用于各类调制信号场景。该产品能在+47dBm平均功率下高达获得50%的整机效率。频带:445 - 685MHz典型增益:63dB供电电压:28V静态电流:170mA整机效率:50% @+47dBm耦合功率:-8dBm开关速度:5V逻辑电平,<40ns
频带:1.35 - 1.8GHz典型增益:50dB供电电压:28V静态电流:200mA整机效率:40% @+42.5dBm耦合功率:-9dBm开关速度:5V逻辑电平,<40ns

DS13T18P20 1.35GHz至1.8GHz功率放大器模块 5W 高效40%效率|安谱力 (在产)

频带:1.35 - 1.8GHz

典型增益:47B

供电电压:28V

静态电流:148mA

整机效率:40% @+37dBm

耦合功率:-9dBm

开关速度:5V逻辑电平,<40ns


参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

DL13T18P20是一款高效率功放模组,用于各类调制信号场景。该产品能在+37dBm平均功率下高达获得40%的整机效率;该模组经过数字线性化器矫正后邻信道泄露比达到-50dBc。

主要指标

  • 频带:1.35 - 1.8GHz

  • 典型增益:47B

  • 供电电压:28V

  • 静态电流:148mA

  • 整机效率:40% @+37dBm

  • 耦合功率:-9dBm

  • 开关速度:5V逻辑电平,<40ns

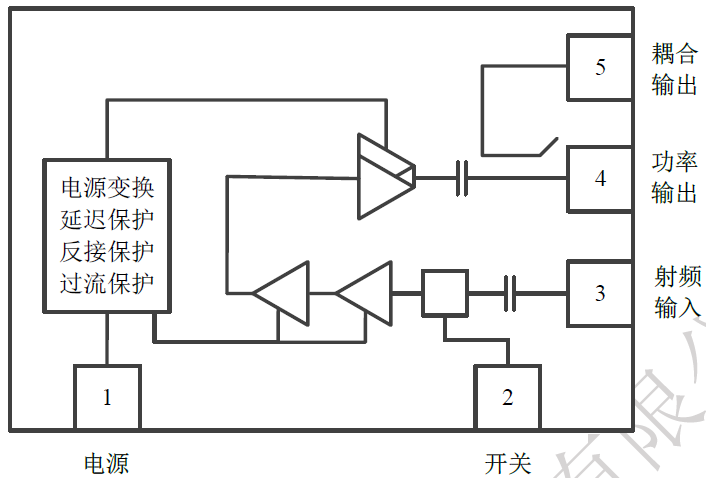

功能原理框图

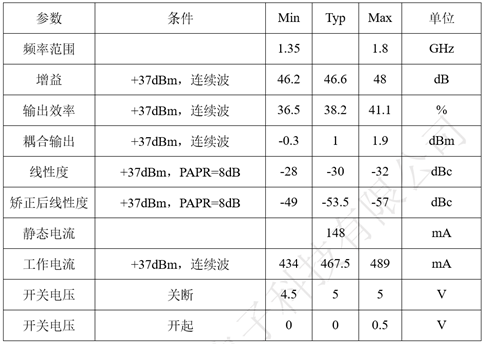

电气规格

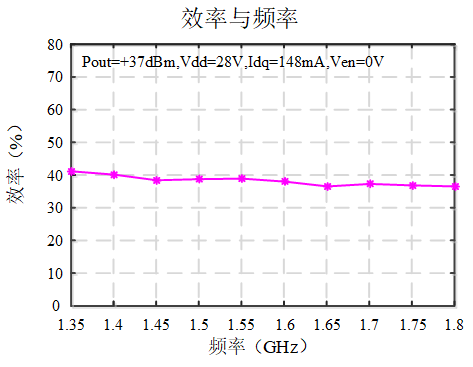

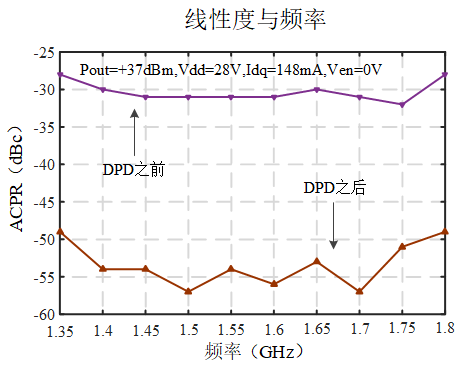

性能测试

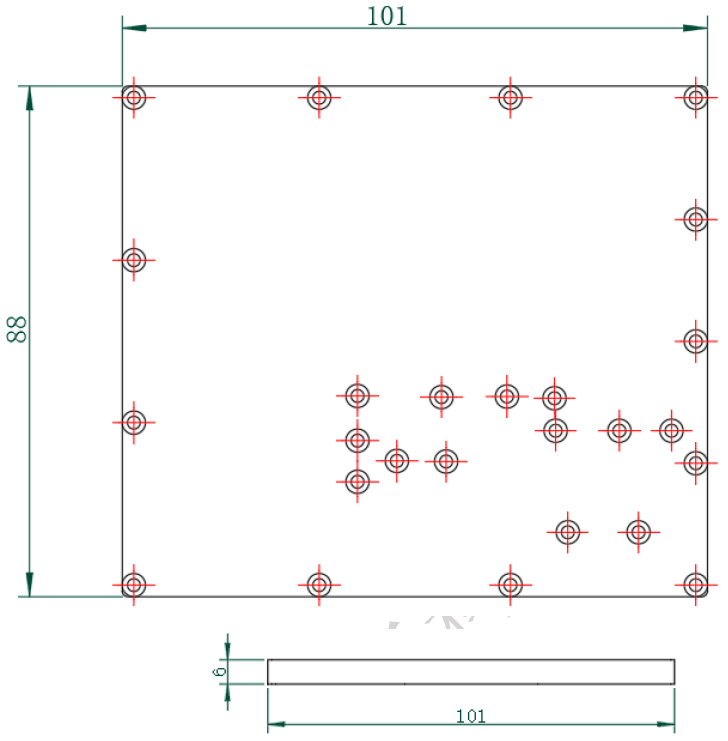

外形尺寸
