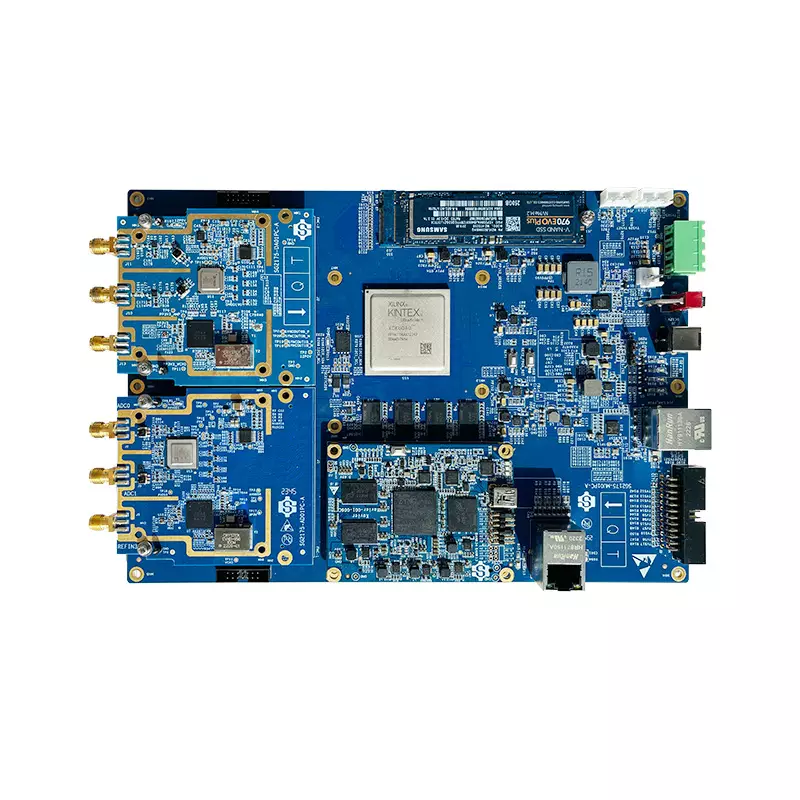

• 主控芯片：Xilinx UltraScale 系列 XCKU040-2FFVA1156I 芯片• 射频性能：支持双通道，2-lane TX 通道支持 10MHz 至 6GHz 频率输出范围； 2-lane RX 高速可调数据通道支持 10MHz 至 8GHz 频率输入范围• 丰富的扩展接口：2 个 HPC FMC 扩展接口；2 个千兆以太网接口；2 个 JTAG 下载调试接口；1 个 M.2 Socket 接口• ADC性能：分辨14 bits，采样率3G SPS• DAC性能：分辨16 bits，采样率12.6G SPS• 定制：FPGA 开发板的硬件接口和功能，配套的 ADC 子卡以及 DAC 子卡支持定制化服务
SG2168 200MHz带宽 2通道高速数据采集模块 14位 500 MSPS |思林杰 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
概述
SG2168 高速采集盒子是一款双通道，具有 500 MSPS 采样率，14 bit 分辨率的高速高精度数据采集设备，其模拟输入带宽为 200 MHz，处理器采用 Xilinx 高性能 MPSoC，内置 2G DDR4 和 16G eMMC 存储，支持触发输入输出功能；同时，其支持千兆以太网、CAN、RS485 和 RS232 等丰富的通讯接口。

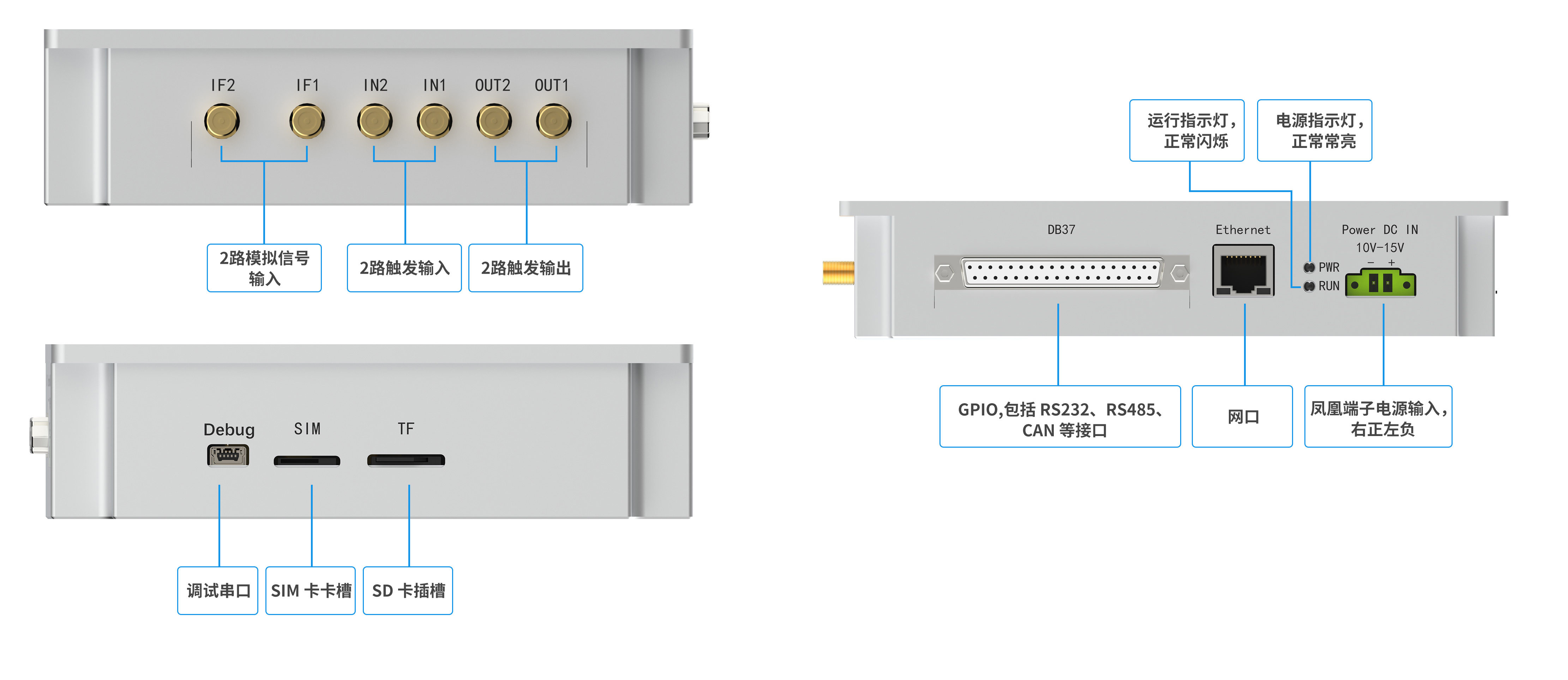

接口定义

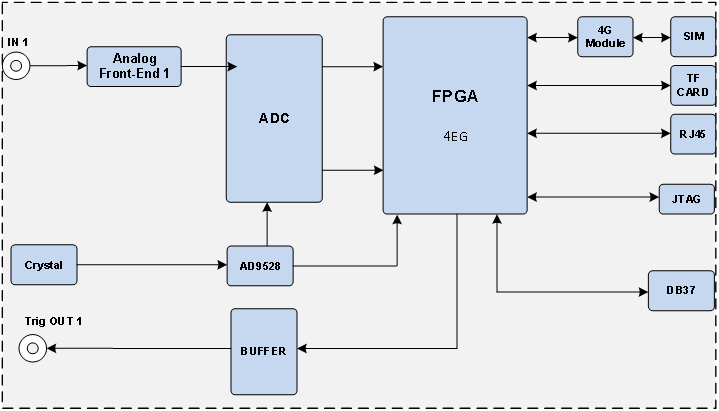

产品原理框图
硬件上主要包括SOC芯片和高速ADC这两大部分，以及相关的外围电路。软件上主要包括 FPGA 和嵌入式软件。
应用场景
数据采集 Box 广泛应用于新能源、无线通信、生物医疗和工业自动化等领域，为各行业提供关键的实时数据支持。
规格
| 模拟输入 (IF1 & IF2) | 通道数 | 2 |
| 接口类型 | SMA | |
| 阻抗 | 50 Ω | |
| 耦合方式 | AC | |
| 满量程范围 | 1 V | |
| 最大输入电压 | ± 5 V | |
| 模拟输入宽带 | 200 MHz | |
| 有效位数(ENOB) | 9.5 @ 10 MHz | |
| 信噪比(SNR) | 56.8 dB @ 10 MHz | |
| 无杂散动态范围 (SFDR) | 63.3 dB @ 10 MHz | |
| 总谐波失真 (THD) | – 60.6 dB @ 10 MHz |
关键词:
规格
| 模拟输入 (IF1 & IF2) | 通道数 | 2 |
| 接口类型 | SMA | |
| 阻抗 | 50 Ω | |
| 耦合方式 | AC | |
| 满量程范围 | 1 V | |
| 最大输入电压 | ± 5 V | |
| 模拟输入宽带 | 200 MHz | |
| 有效位数(ENOB) | 9.5 @ 10 MHz | |
| 信噪比(SNR) | 56.8 dB @ 10 MHz | |
| 无杂散动态范围 (SFDR) | 63.3 dB @ 10 MHz | |
| 总谐波失真 (THD) | – 60.6 dB @ 10 MHz |
