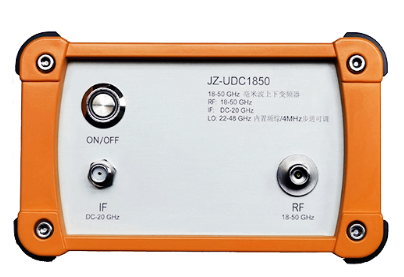

射频频率：18GHz至50GHz集成了锁相频率综合器作为内置本振源的具有上下双向变频功能的毫米波装置
工作频率：9kHz至44GHz瞬时带宽：1GHz输出功率范围：-120dBm~+15dBm杂散抑制：>50dBc谐波抑制：>35dBc(输出0dBm测试)带内不平度：士3dB功耗：+12V/2A
TMYTEK UD Box 5G 24至44GHz 1/2通道超宽带5GNR毫米波上下变频器|TMYTEK稜研科技 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
为什么选择 UD Box 5G？
TMYTEK UD Box 是一款上/下变频器，带有集成混频器、内部本振 （LO） 以及可选的 IF 和 RF 滤波器，专为 5G 和卫星应用而设计。凭借 TMYTEK 锁相振荡器 （PLO） 产品线的内置 LO，我们的 UD Box 可确保出色的相位噪声性能，使射频转换变得简单灵活。
最大化利用 Sub-6 GHz 仪器
TMYTEK UD Box 的设计具有出色的互操作性，可扩展您的射频设备。实验室可以通过充分利用现有的 sub-6 GHz 测试设备来节省昂贵的毫米波仪器的成本。从 RF 到 IF 的上/下转换很容易解决毫米波产生的可能性。

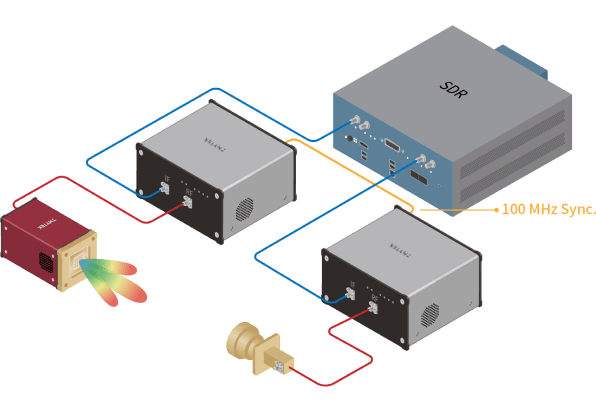

与大多数 Sub-6 GHz 仪器兼容
UD Box 系列是双向宽带变频器，内置可编程 LO，最大频率高达 44 GHz。它与大多数 Sub-6 GHz 仪器无缝协作，包括通信分析仪、频谱分析仪 （SA）、信号发生器 （SG） 甚至软件定义无线电 （SDR）。TMYTEK UD Box 5G 升级了仪器，使用 TMYTEK BBox 和 TMYTEK 喇叭天线进行先进的 5G 毫米波实验。
一个盒子覆盖大多数 5G 频谱
UD Box 是一款宽带 5G 上下变频器，覆盖大多数 5G 毫米波频谱，以扩展射频设备的可能性。它的工作频率高达 44 GHz （RF）/ 0.01 至 14 GHz （IF），覆盖大多数 5G NR FR2 频段以及低宽带应用。
轻松上下转换
对于 TMYTEK 产品而言，用户体验很重要。在我们内部直观的 GUI 和 API 的支持下，我们确保只需单击几下即可实现 RF 上下转换，它们可以节省您的时间和精力来完成工作。

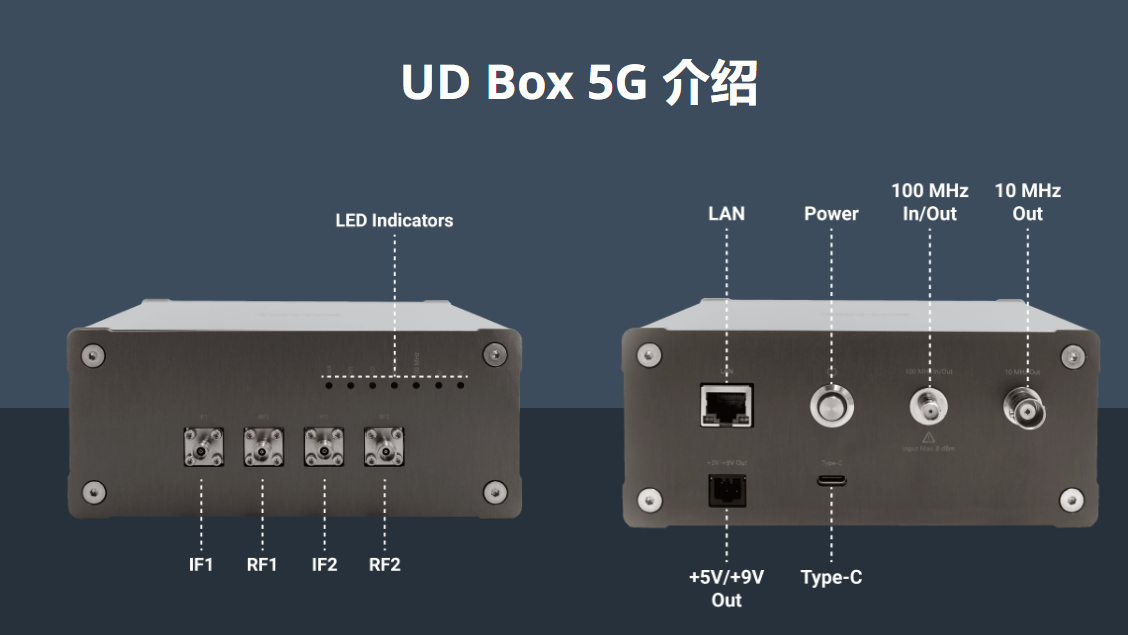

主要特点
射频：24-44 GHz;中频：0.01- 14 GHz
内置 LO，控制范围为 24-44 GHz
高精度 OCXO 参考时钟
10 MHz 输出和 100 MHz 输入/输出同步
双向电路拓扑
TMYTEK 制造的附件，即放大器、带通滤波器（可选）
CE/FCC/UKCA/ICES 认证

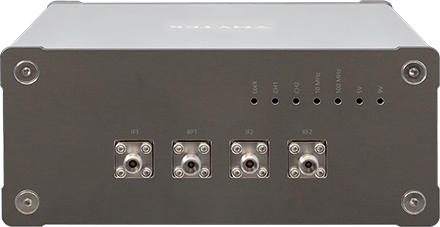

UD BOX 5G |
UD BOX 0630 |

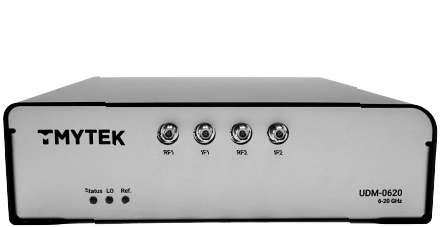

UD Module | |
| 型 | UDB-D/-S 型 | UDB-0630 | UDM-0620 系列 |
| 射频频率 | 24 - 44GHz | 6-30 GHz | 6 - 20GHz |
| LO 频率 | 24 - 44 GHz | 6-30 GHz | 6 - 20 GHz |
| IF 频率 | 0.1 – 14 GHz | 1-8 GHz | 1 - 10 GHz |
| 内置 LO | 是的 | 是的 | 是的 |
| 转换损失 | 13 dB 典型值 | 10 dB 典型值 | 10 dB 典型值 |
| 控制 | 以太网 | 以太网 | USB接口 |
| 10 MHz 同步 | 不 | 是的 | 是的 |
| 100 MHz 同步 | 是的 | 是的 | 不 |
| 参考时钟 | OCXO | OCXO | OCXO |
| 尺寸 | 150 x 120 x 65 毫米 | 142.8 x 152 x 65 毫米 | 222 x 177 x 51 毫米 |
| 应用 |
|
|
|
| 数据表 | TMYTEK_DS_UDB-0630-G_v1.0.2 | TMYTEK_DT_UDM-0620_GL.pdf |

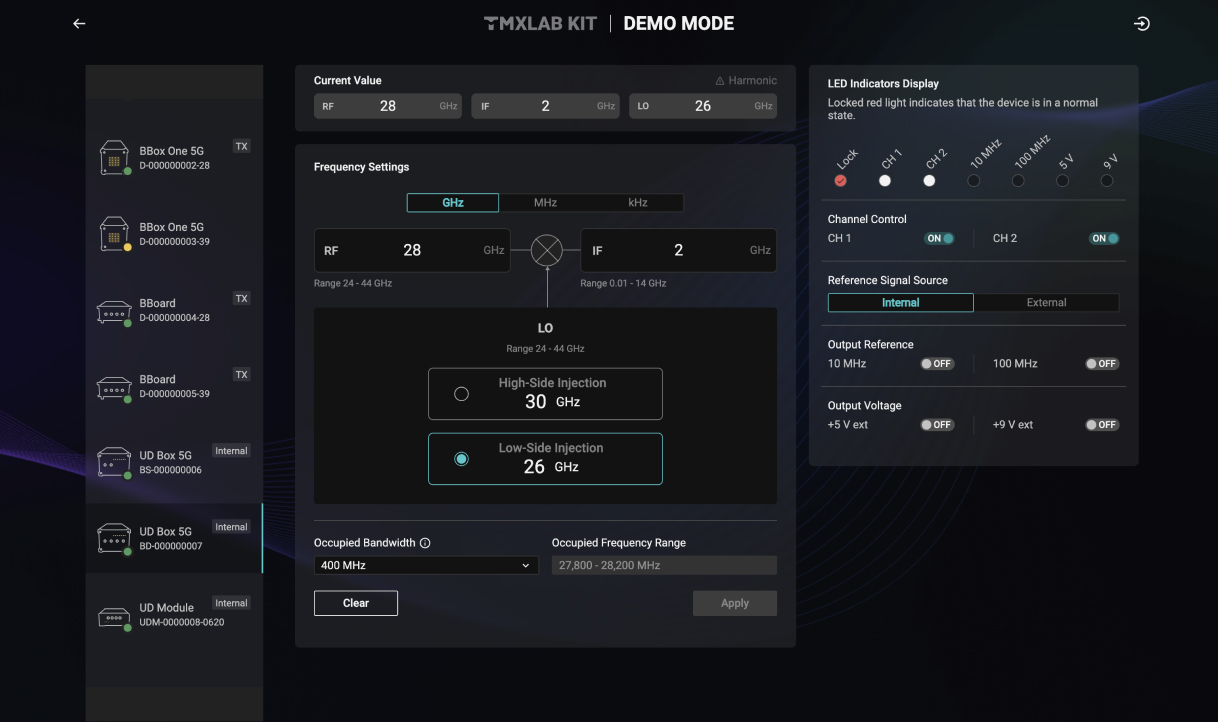

软件就绪
通过我们内部设计的 GUI 和 API，用户可以在一个统一的视图中对 LO 频率以及通道和参考 ON/OFF 功能进行广泛的控制。它们为生产线自动化提供了便利，非常适合研究环境。
简单的分步频率设置
对通道功率、内部/外部参考时钟和直流输出功率的全面控制
带内谐波的友好提醒

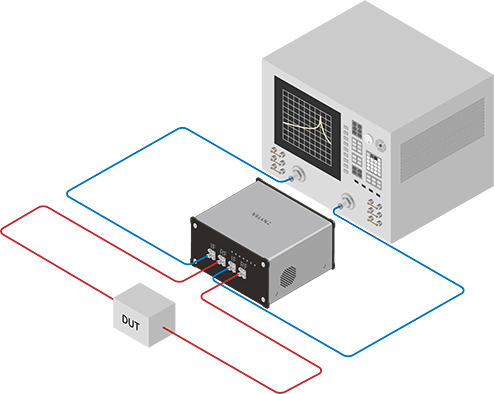

多渠道研究和应用成为可能

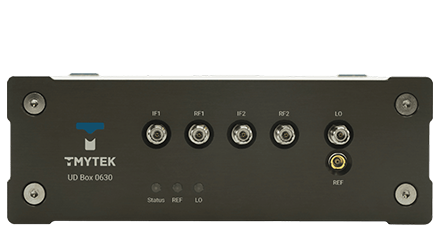

TMYTEK UD Box有两种型号，UD Box Single和UD Box Dual，为研究人员提供各种研究和应用目的的灵活性。TMYTEK UD Box 采用共享 LO 构建，配备 100 MHz 和 10 MHz 时钟参考，支持与其他器件的外部同步。因此，MIMO 系统开发可以通过多套 UD Box 实现，而电信运营商可以使用两套 UD Box Dual 和 TMYTEK 的波束跟踪解决方案对 5G 移动基站进行远场评估模拟，从而节省您的时间和预算。

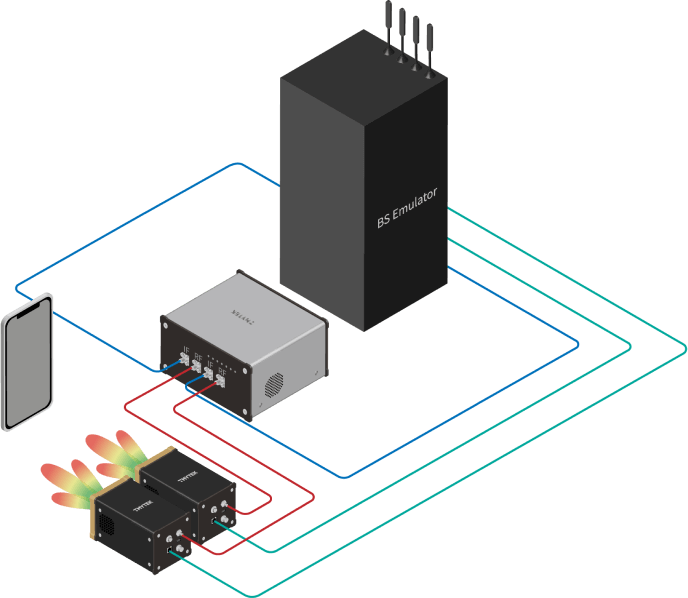

5G 新空口 UE/gNB 仿真器升级解决方案
TMYTEK UD Box将Sub-6 GHz UE/gNB仿真器升级为毫米波版本，以支持3GPP标准定义功能验证的信令通信测试、高吞吐量性能测试能力、毫米波终端功能验证和性能测试，以及从PHY到RRC/NAS层的5G分析等应用。
系统架构
