BBox™ 5G 由发射/接收（T/R）开关、功率放大器（PA）、低噪声放大器（LNA）和移相器等射频组件以及用于 5G 波束控制的 TMYTEK 标准天线组成。此外，光束整形和光束合成可以在一个设备中轻松实现。频率覆盖：24.5 至 40GHz专为 5G n257 频段设计的天线多达 16 个可控射频通道，每个通道提供：360 ̊ 移相器覆盖范围，每步 5 ̊15 dB 衰减范围，每步 0.5 dBT/R 半双工操作通过 RJ-45 以太网或 SPI 接口进行软件控制CE/FCC/UKCA/ICES 认证

TMYTEK UD Box 5G 24至44GHz 1/2通道超宽带5GNR毫米波上下变频器|TMYTEK稜研科技

射频：24-44 GHz;中频：0.01- 14 GHz内置 LO，控制范围为 24-44 GHz高精度 OCXO 参考时钟10 MHz 输出和 100 MHz 输入/输出同步双向电路拓扑TMYTEK 制造的附件，即放大器、带通滤波器（可选）CE/FCC/UKCA/ICES 认证

UDBoard 23至30GHz 单通道可切换上下变频器板卡|TMYTEK稜研科技

RF: 23 至 30 GHzIF: 2.6 至 5.8 GHz外部LO输入范围: 4.75 to 6.75 GHz芯片内建x4 LO频率倍增器上变频增益: 11.5 dB (典型值)下变频增益: 7 dB (典型值小巧紧凑

UD Module 6至20GHz 1/2通道超宽带5GNR毫米波上下变频器|TMYTEK稜研科技 (在产)

射频（RF）：6 至 20 GHz

中频（IF）：1 至 10 GHz

可调谐的本振（LO）频率：6 至 20 GHz

转换损耗：10 分贝（典型值）

集成有内部本振源

每个通道可同时进行上变频和下变频

非常适合 WiFi-6/7、超宽带（UWB）、低地球轨道（LEO）应用

参考价格：

厂家：稜研科技TMYTEK （收录8个产品）

产地：中国台湾

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

为什么选择 UD 模块？

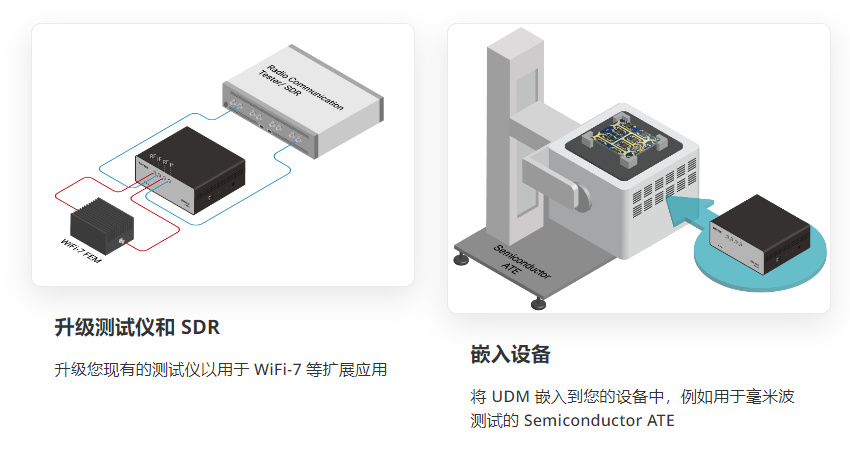

通过使用 UD 模块（UDM）频率转换器，可以轻松将您的测试仪器的频率范围扩展至20 GHz，以覆盖更多的应用场景。这款转换器在保留现有资源的同时，提供了有效的频率扩展，并为精确可靠的测试结果提供了最佳的稳定性和准确性。
WiFi-6/7 应用
UDM 被特别设计为一种高效的频率转换器，用于更新您的 WiFi 测试。
Ku波段 LEO 应用
UDM 在 Ku 波段的6至20 GHz 范围内工作，使其成为卫星测试和通信的理想选择。
超宽带（UWB）应用
UDM 的宽带宽使其适合于超宽带（UWB）应用，提供了更大的频率范围以供利用。

主要特点

射频（RF）：6 至 20 GHz
中频（IF）：1 至 10 GHz
可调谐的本振（LO）频率：6 至 20 GHz
转换损耗：10 分贝（典型值）
集成有内部本振源
每个通道可同时进行上变频和下变频
非常适合 WiFi-6/7、超宽带（UWB）、低地球轨道（LEO）应用

UD 系列的频率范围

	UD BOX 5G	UD BOX 0630	UD Module
型	UDB-D/-S 型	UDB-0630	UDM-0620 系列
射频频率	24 - 44GHz	6-30 GHz	6 - 20GHz
LO 频率	24 - 44 GHz	6-30 GHz	6 - 20 GHz
IF 频率	0.1 – 14 GHz	1-8 GHz	1 - 10 GHz
内置 LO	是的	是的	是的
转换损失	13 dB 典型值	10 dB 典型值	10 dB 典型值
控制	以太网	以太网	USB接口
10 MHz 同步	不	是的	是的
100 MHz 同步	是的	是的	不
参考时钟	OCXO	OCXO	OCXO
尺寸	150 x 120 x 65 毫米	142.8 x 152 x 65 毫米	222 x 177 x 51 毫米
应用	5G NR 毫米波（n257-n260） Ka/Q 波段卫星	Ku 波段 LEO 卫星无线网络-6e/7 超宽带防御雷达 5G NR 上中频 FR3/FR2	Ku 波段 LEO 卫星无线网络-6e/7 超宽带国防雷达
数据表	TMYTEK_DS_UDB-S\|D-N_v1.0.9 TMYTEK_DT_UD Box 5G_GL	TMYTEK_DS_UDB-0630-G_v1.0.2	TMYTEK_DT_UDM-0620_GL.pdf
