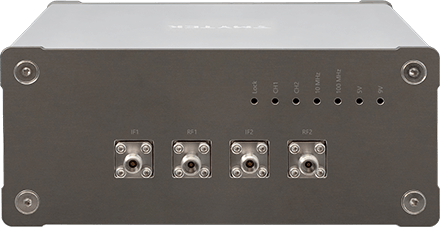

TMYTEK UD Box 5G 24至44GHz 1/2通道超宽带5GNR毫米波上下变频器|TMYTEK稜研科技 (在产)

为什么选择 UD Box 5G？

TMYTEK UD Box 是一款上/下变频器，带有集成混频器、内部本振 （LO） 以及可选的 IF 和 RF 滤波器，专为 5G 和卫星应用而设计。凭借 TMYTEK 锁相振荡器 （PLO） 产品线的内置 LO，我们的 UD Box 可确保出色的相位噪声性能，使射频转换变得简单灵活。

最大化利用 Sub-6 GHz 仪器

TMYTEK UD Box 的设计具有出色的互操作性，可扩展您的射频设备。实验室可以通过充分利用现有的 sub-6 GHz 测试设备来节省昂贵的毫米波仪器的成本。从 RF 到 IF 的上/下转换很容易解决毫米波产生的可能性。

与大多数 Sub-6 GHz 仪器兼容

UD Box 系列是双向宽带变频器，内置可编程 LO，最大频率高达 44 GHz。它与大多数 Sub-6 GHz 仪器无缝协作，包括通信分析仪、频谱分析仪 （SA）、信号发生器 （SG） 甚至软件定义无线电 （SDR）。TMYTEK UD Box 5G 升级了仪器，使用 TMYTEK BBox 和 TMYTEK 喇叭天线进行先进的 5G 毫米波实验。

一个盒子覆盖大多数 5G 频谱

UD Box 是一款宽带 5G 上下变频器，覆盖大多数 5G 毫米波频谱，以扩展射频设备的可能性。它的工作频率高达 44 GHz （RF）/ 0.01 至 14 GHz （IF），覆盖大多数 5G NR FR2 频段以及低宽带应用。

轻松上下转换

对于 TMYTEK 产品而言，用户体验很重要。在我们内部直观的 GUI 和 API 的支持下，我们确保只需单击几下即可实现 RF 上下转换，它们可以节省您的时间和精力来完成工作。

主要特点

• 射频：24-44 GHz;中频：0.01- 14 GHz

• 内置 LO，控制范围为 24-44 GHz

• 高精度 OCXO 参考时钟

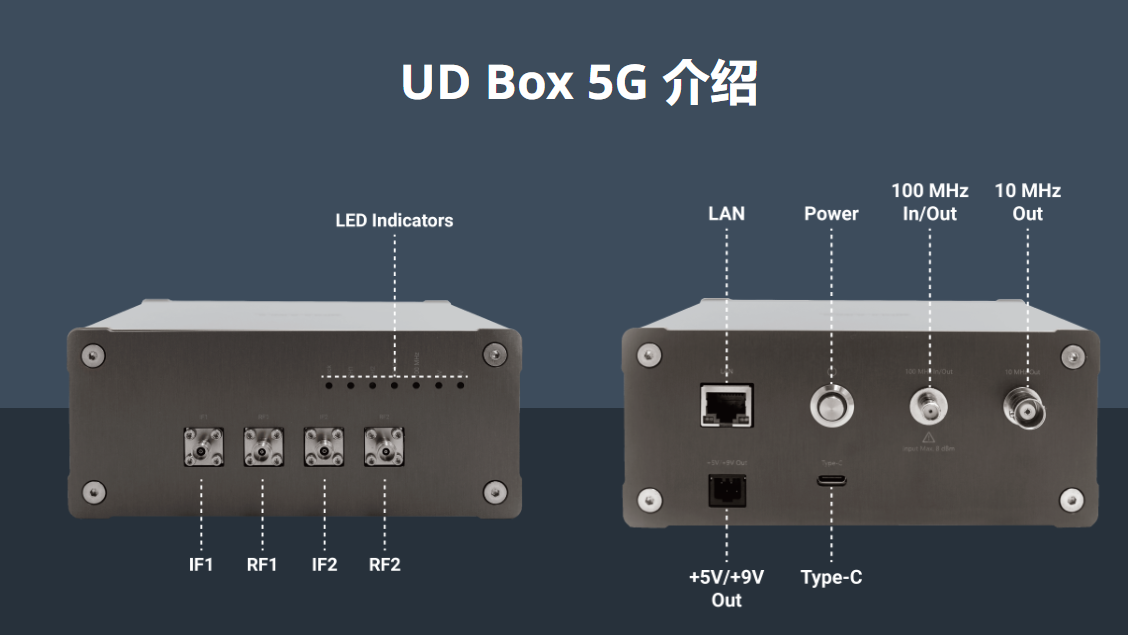

• 10 MHz 输出和 100 MHz 输入/输出同步

• 双向电路拓扑

• TMYTEK 制造的附件，即放大器、带通滤波器（可选）

• CE/FCC/UKCA/ICES 认证

软件就绪

通过我们内部设计的 GUI 和 API，用户可以在一个统一的视图中对 LO 频率以及通道和参考 ON/OFF 功能进行广泛的控制。它们为生产线自动化提供了便利，非常适合研究环境。

• 简单的分步频率设置

• 对通道功率、内部/外部参考时钟和直流输出功率的全面控制

• 带内谐波的友好提醒

多渠道研究和应用成为可能

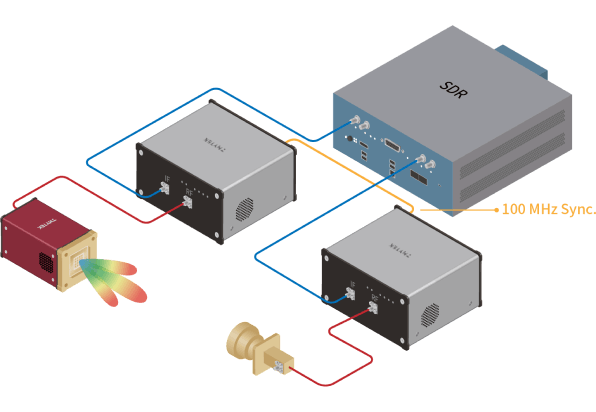

TMYTEK UD Box有两种型号，UD Box Single和UD Box Dual，为研究人员提供各种研究和应用目的的灵活性。TMYTEK UD Box 采用共享 LO 构建，配备 100 MHz 和 10 MHz 时钟参考，支持与其他器件的外部同步。因此，MIMO 系统开发可以通过多套 UD Box 实现，而电信运营商可以使用两套 UD Box Dual 和 TMYTEK 的波束跟踪解决方案对 5G 移动基站进行远场评估模拟，从而节省您的时间和预算。

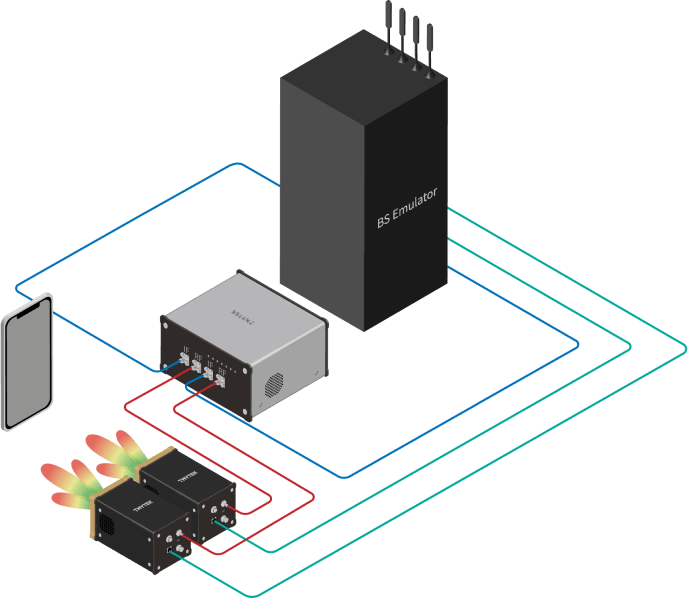

5G 新空口 UE/gNB 仿真器升级解决方案

TMYTEK UD Box将Sub-6 GHz UE/gNB仿真器升级为毫米波版本，以支持3GPP标准定义功能验证的信令通信测试、高吞吐量性能测试能力、毫米波终端功能验证和性能测试，以及从PHY到RRC/NAS层的5G分析等应用。

系统架构

1. UD Box 是否有内部本地或外部参考时钟？

   是的，TMYTEK UD Box 有一个内部参考时钟，用于内部本振以调整频率。我们还可以提供这个 10 MHz 参考时钟输出，以将外部仪器与我们的 UD 盒同步。

2. UD Box 软件的目的是什么？

   TMXLAB 套件，TMYTEK GUI 将我们的大多数产品集成到一个界面中。它允许开发人员控制本振（LO）频率、通道和参考开/关功能。我们还准备好了 API，以帮助生产线自动化和具有广泛控制的研究环境。

3. 单通道和双通道 UD Box 之间有什么区别？

   我们的 UD Box 有单通道和双通道两种型号。使用两个单通道 UD Box 的优势和独特功能是，您可以用于非相干调制和解调。一个作为发射器（Tx），一个作为接收器（Rx），用于长距离传播测量。当您有空间限制或没有距离要求时，例如在混响室中使用，可以使用双通道。

4. UD Box 是否与特定仪器捆绑？如果是，它与哪些仪器兼容？

   不，UD Box 不与任何品牌/仪器捆绑。它与市场上几乎所有类型的信号发生器和分析仪兼容。我们已经测试了与 Keysight、Rohde & Schwarz、Anritsu、NI、Litepoint 等仪器的兼容性，并且我们仍在努力与更多仪器集成。如有疑问，请随时联系我们，以确认 UD Box 是否与您当前的应用场景和现有仪器兼容。

5. UD Box 是否可以转换 IQ 基带信号到毫米波？

   目前，我们没有 IQ 产品，但 UD Box 可以定制，以将毫米波信号转换为 IQ 基带。

6. UD Box 覆盖5G通信的哪些频段（例如 n257, n260…）?

   UD Box 的射频频率范围从 24 到 44 GHz，覆盖了所有5G NR FR2 频段，从 n257 到 n261。

7. 我在数据表原理图中没有看到 RF 端口用于镜像抑制的滤波器。UD Box 是否通过内置滤波器抑制 IF 转换的镜像？

   UD Box 是一款宽带设备，因此没有内置镜像抑制滤波器。我们有可选的滤波器，您可以选择来过滤不需要的信号，或者我们可以设计定制滤波器来满足您感兴趣的频段。

8. 我可以通过电缆连接将您的放大器与 UD Box 一起使用吗？

   是的，您可以通过电缆连接将我们的放大器与 UD Box 一起使用。

9. UD Box 的瞬时带宽（IBW）是多少？

   我们的 UD Box 中频（IF）范围从 0.01 到 14 GHz。瞬时带宽取决于测试设备、测试信号类型和条件。作为参考，在5G通信测试中，我们使用 5G NR 64 QAM 进行了测试。瞬时带宽约为 100 MHz，误差矢量幅度（EVM）为 3%。另一方面，我们还测试了 4K 视频流。使用 800 MHz 的带宽可以维持超过 2.8 Gbps 的吞吐量和 3% 的 EVM。

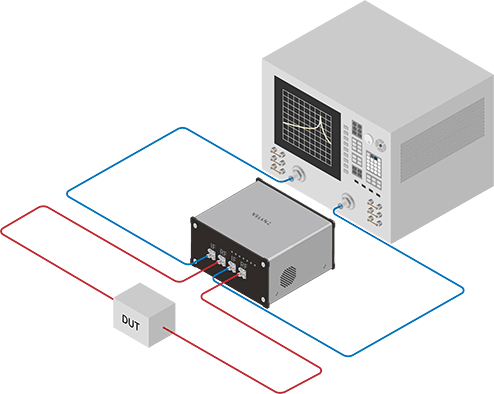

10. UD Box 能否与矢量网络分析仪一起用于 S21 测量？

    是的，我们的 UD Box 配合我们的 VNA Cal-Kit 可以将低等级/频率 VNA 升级到高频率，用于 S21 测量。

11. 它是双向的吗？

    它在双向通道中转换 IF 和 RF 信号。
