Ranatec RI 241是一款多通道、高性能的衰落仿真器，设计用于适应任何通用的无线电链路测试台。它被设计为一个通用测试工具，贯穿无线电链路产品的整个产品生命周期： • 在设计阶段作为一个高效的评估工具 • 在产品资格认证期间作为一个准确的验证仪器 • 作为工厂测试设置的一部分 • 作为一个强大的故障排除工具，重现现场事件

下载数据表

产品描述

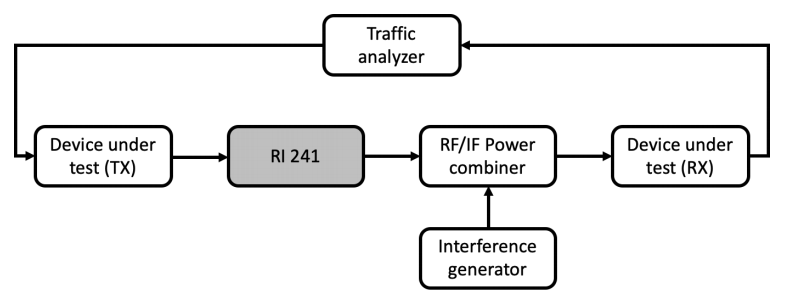

Ranatec RI 241可以配备多达4个完全独立的衰落通道。每个通道都可以根据Rummler模型仿真多径衰落。Rummler信道模型已在微波长途社区被广泛接受，并被ETSI等机构规定。内置的载波到噪声（C/N0）发生器可作为选项提供。模块化概念以及主要功能通过可编程逻辑（FPGA）数字化实现，允许对安装基础进行平滑升级。RI 241衰落仿真器旨在取代迄今为止一直是微波长途衰落仿真器的最先进的惠普11757B。除了陆地无线电链路测试外，RI 241还可以作为卫星通信的验证工具。RI 241涵盖的所有测试用例的通用测试设置如下图所示。通常，一个连接到所有仪器的主机PC将被用来自动化测试。

接收机灵敏度测量（载波到噪声特性）可以通过简单地从RI 241设置所需的载波到噪声水平（C/N0以分贝为单位），同时监控流量分析仪记录的流量质量（例如比特错误率，BER）来完成。可以选择六种不同的噪声带宽，并且C/N0可以以0.1 dB的步长设置。要验证接收机在动态、平坦衰落存在时的性能，RI 241被设置为仿真一个真实信道，通过在0到-40 dB之间扫描输出功率水平，同时监控流量分析仪的记录。可以仿真从0 dB/s到6500 dB/s的衰落速率。动态平坦衰落测试通常用于验证在动态衰落存在时调制和编码方案的无误适应。

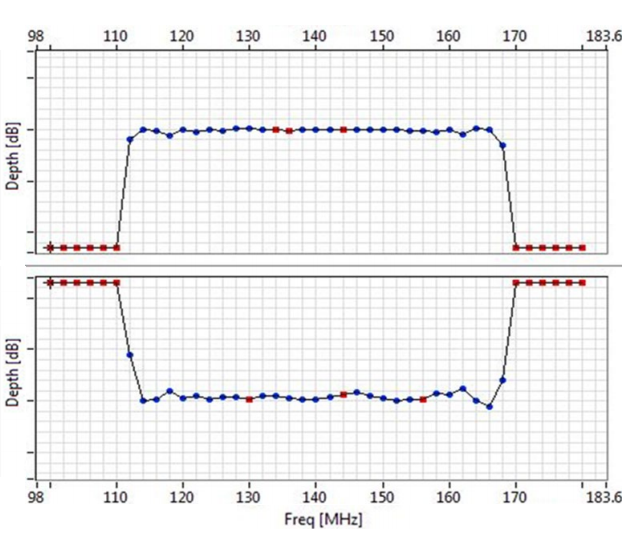

验证接收机对多径衰落的免疫性是RI 241的一个关键特性。根据Rummler模型（参考ETSI EN 301 1261）仿真选择性衰落。为了获得被测设备的特征，将凹陷的频率增量扫描整个信道带宽。对于每个频率，增加凹陷以确定在哪个凹陷深度超过了给定的流量质量限制。这对最小和非最小相位都重复进行，系统特征可以如下图所示进行绘制。为了完整地表征被测设备，可以添加干扰信号（同信道/邻信道或CW），如通用测试设置所示。在这种情况下，RI 241被设置为产生所需的C/N0，而需要外部设备来产生干扰信号，流量分析仪记录流量质量。

参数	数值	备注

通道数量	1 至 4
阻抗	50
带宽	140 +/- 56 MHz	-2 dB 带宽
群延迟变化	+/- 1 ns	在 140 +/- 20 MHz 时
噪声系数	14	在 Pin = -10 dBm 时
凹陷频率范围	140 +/- 56 MHz
凹陷频率分辨率	1 kHz
凹陷频率精度	+/- 20 kHz
凹陷深度	0 至 43
凹陷深度分辨率	0.1
凹陷深度精度	+/- 0.5	相对于平坦衰落水平
平坦衰落范围	0 至 40
平坦衰落分辨率	0.1
平坦衰落精度	+/- 2
C/N0 频率范围	140 +/- 70 MHz	AWGN
C/N0 精度	+/- 0.2	在噪声带宽 = 40 MHz 时
扫描时间范围	10 ms 至 99.9 s
扫描时间分辨率	10 ms
最大斜率，凹陷频率	10 000 MHz/s
最大斜率，凹陷深度	4300 dB/s
最大斜率，平坦衰落	6500 dB/s
最大输入/输出直流电压	30V
最大输入功率	+18 dBm
最大输出功率	+20 dBm
远程控制接口	Ethernet / RJ-45

RI 241 衰落仿真器旨在取代过时的 Agilent 11757B 多径衰落仿真器。除了地面无线电链路测试外，RI 241 还可以用作卫星通信的验证工具。
