R&S ZNA 矢量网络分析仪

产品详情 · 技术指标

本页技术指标提取自 R&S®ZNA 规格书（R&S®ZNA_specs_en_5215-4652-22_v2400.pdf，版本 24.00，2026 年 4 月）。指标值（数字与单位）与原文逐字一致，指标名称翻译为中文。

技术指标

关键性能

• 动态范围：> 129 dB（规格值，无选件）；147 dB（典型值，带选件）；最高可达 170 dB（允许完整双端口校正的最大可达范围）

• 灵敏度：> –120 dBm（1 Hz 中频带宽，规格值，无选件）；–162 dBm（1 Hz 中频带宽，meas.，带选件）

• 功率扫描范围：100 dB（典型值）连续电子扫描范围，可使用机械步进衰减器移动

• 信号源功率线性度：0.2 dB（典型值，–40 dBm 至 +10 dBm）

• 接收机压缩：0.05 dB（典型值，相对于 –10 dBm，测试端口最高 +8 dBm）

• 迹线噪声：0.005 dB（规格值，RMS）；0.002 dB（典型值，RMS）（10 GHz、100 kHz 测量带宽、0 dB 反射）

• 速度：10 MHz 至 43.5 GHz、500 kHz 测量带宽、1601 点、双端口校准，扫描时间 96 ms（标称值）

测量范围

• 阻抗：50 Ω

• 测试端口连接器：R&S®ZNA26 为 3.5 mm（阳性，加固型）；R&S®ZNA43 2.4 mm 接口为 2.4 mm（阳性，加固型）；R&S®ZNA43 2.92 mm 接口为 2.92 mm（阳性，加固型）；R&S®ZNA50 为 2.4 mm（阳性，加固型）；R&S®ZNA67 为 1.85 mm（阳性，加固型）

• 测试端口数量：2 或 4（R&S®ZNA26/43/50/67）

• 频率范围：R&S®ZNA26 为 10 MHz 至 26.5 GHz；R&S®ZNA43 为 10 MHz 至 43.5 GHz；R&S®ZNA50 为 10 MHz 至 50 GHz；R&S®ZNA67 为 10 MHz 至 67 GHz

• 直流阻断：标准（R&S®ZNA26/43/50/67）

• 频率老化/年：±1 × 10⁻⁶（标准）；±1 × 10⁻⁷（带 R&S®ZNA-B4 精密频率参考选件）

• 频率温度漂移（+5 °C 至 +40 °C）：±1 × 10⁻⁶（标准）；±1 × 10⁻⁸（带 R&S®ZNA-B4）

• 频率分辨率：1 Hz

• 每条迹线测量点数：1 至 100001

• 测量带宽：1 Hz 至 1.5 MHz（基础单元）；1 Hz 至 30 MHz（带 R&S®ZNA-K17 扩展 IF 带宽选件）

• 模拟前端带宽：10 MHz 至 5 GHz 为 50 MHz（标称值）；5 GHz 至 67 GHz 为 2 GHz（标称值）

动态范围

• 系统动态范围（最大输出功率与接收机噪声底之差，基础单元，规格值/典型值）：10 MHz 至 30 MHz > 86 dB / 96 dB；30 MHz 至 100 MHz > 103 dB / 113 dB；100 MHz 至 500 MHz > 117 dB / 127 dB；500 MHz 至 1 GHz > 126 dB / 136 dB；1 GHz 至 16 GHz > 129 dB / 139 dB；16 GHz 至 20 GHz > 127 dB / 137 dB；20 GHz 至 30 GHz > 123 dB / 133 dB；30 GHz 至 40 GHz > 117 dB / 127 dB

• 系统动态范围（基础单元 + R&S®ZNA-B3n 接收机步进衰减器，规格值/典型值）：1 GHz 至 16 GHz > 137 dB / 147 dB；500 MHz 至 1 GHz > 131 dB / 141 dB

• R&S®ZNA43（2.4 mm 接口）40 GHz 至 43.5 GHz：> 106 dB / 116 dB（规格值/典型值，基础单元）

• R&S®ZNA50 与 R&S®ZNA67 40 GHz 至 50 GHz：> 106 dB / 116 dB（规格值/典型值，基础单元）

• R&S®ZNA67 50 GHz 至 67 GHz：> 102 dB / 112 dB（规格值/典型值，基础单元）

• 扩展动态范围（直接信号源和接收机接入，meas.，基础单元 + ZNAxx-B16）：1 GHz 至 16 GHz 为 147 dB；500 MHz 至 1 GHz 为 145 dB；20 GHz 至 30 GHz 为 141 dB

测量速度

• 每点采集时间（TACQ）：1 MHz 测量带宽、IF 滤波器（模拟）宽带为 1 µs；30 MHz 测量带宽为 32 ns

• 线性频率扫描（201 个测量点、10 GHz 中心频率、200 MHz 跨度的扫描时间 TSWEEP）：< 3.9 ms（1 MHz 测量带宽，IF 滤波器正常）

• 扫描周期时间（TCYCLE）：< 4.9 ms（1 MHz 测量带宽，IF 滤波器正常）

• 每扫描点时间（TPOINT）：3.7 µs（1 MHz 测量带宽，IF 滤波器正常）；2.3 µs（1 MHz 测量带宽，IF 滤波器宽带）；1.7 µs（2 MHz 测量带宽，IF 滤波器宽带）

• 测量与数据传输时间（典型值，201 个测量点）：14 ms（IEC/IEEE）；13 ms（VXI11 1 Gbit/s LAN）

• 通道间切换时间（最大 2001 点）：< 2 ms

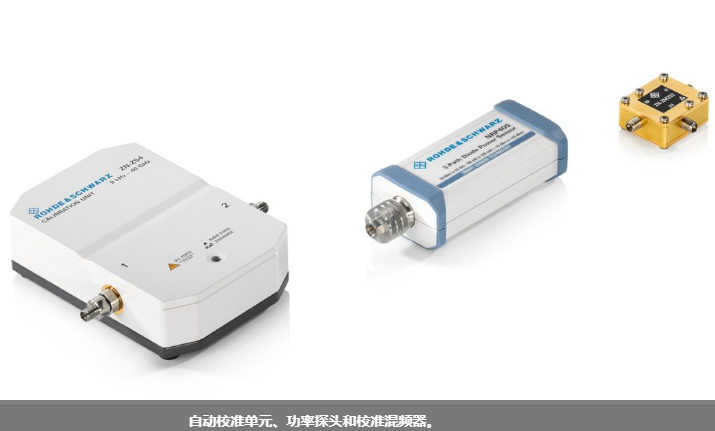

有效系统数据（校准后）

• 数据适用条件：+18 °C 至 +28 °C，校准后温度变化不超过 1 °C；测量与校准的频率点、测量带宽和扫描时间必须一致

• R&S®ZNA26（用 R&S®ZN-Z235 校准套件，10 MHz 至 10 GHz，规格值/典型值）：方向性 46 dB / 49 dB；源匹配 43 dB / 46 dB；负载匹配 45 dB / 48 dB；反射跟踪 0.03 dB / 0.02 dB；传输跟踪 0.02 dB / 0.01 dB

• R&S®ZNA26（10 GHz 至 20 GHz，规格值/典型值）：方向性 44 dB / 47 dB；源匹配 40 dB / 43 dB；负载匹配 43 dB / 46 dB

• R&S®ZNA67（用 R&S®ZN-Z218 校准套件，50 GHz 至 67 GHz，规格值/典型值）：方向性 37 dB / 40 dB；源匹配 34 dB / 37 dB；负载匹配 36 dB / 39 dB

• R&S®ZNA43（2.4 mm 接口，40 GHz 至 43.5 GHz，规格值/典型值）：方向性 40 dB / 43 dB；源匹配 36 dB / 39 dB；负载匹配 39 dB / 42 dB

• R&S®ZNA50（40 GHz 至 50 GHz，规格值/典型值）：方向性 40 dB / 43 dB；源匹配 36 dB / 39 dB；负载匹配 39 dB / 42 dB

未校正系统数据

• 数据适用条件：+18 °C 至 +28 °C，基于 –10 dBm 信号源功率和 1 kHz 测量带宽

• 方向性（规格值/典型值）：10 MHz 至 20 MHz > 8 dB / 12 dB；20 MHz 至 20 GHz > 10 dB / 18 dB；20 GHz 至 35 GHz > 8 dB

测试端口输出

• 功率范围（无信号源步进衰减器，规格值）：R&S®ZNA26 为 –80 dBm 至 +17 dBm（10 MHz 至 4 GHz）、–80 dBm 至 +13 dBm（4 GHz 至 20 GHz）、–80 dBm 至 +11 dBm（20 GHz 至 25 GHz）、–80 dBm 至 +8 dBm（25 GHz 至 26.5 GHz）

• 功率范围（R&S®ZNA50，规格值）：–80 dBm 至 +16 dBm（10 MHz 至 4 GHz）、–80 dBm 至 +13 dBm（4 GHz 至 20 GHz）、–60 dBm 至 +4 dBm（40 GHz 至 45 GHz）

• 功率范围（R&S®ZNA67，规格值）：–80 dBm 至 +4 dBm（30 GHz 至 40 GHz）、–60 dBm 至 +5 dBm（40 GHz 至 67 GHz）

• 使用可选信号源步进衰减器的最小功率电平：–120 dBm

• 功率精度（信号源功率 –10 dBm）：< 2.0 dB（10 MHz 至 26.5 GHz，ZNA26/ZNA43）；< 4.0 dB（50 GHz 至 67 GHz，ZNA50/ZNA67）

• 功率分辨率：0.01 dB

• 功率线性度（相对 –10 dBm，无功率校准，–40 dBm 至 +10 dBm，10 MHz 至 20 GHz）：< 1.5 dB（规格值），0.2 dB（典型值）

• 二次谐波（–10 dBm 时）：< –25 dBc（规格值），–40 dBc（典型值，20 MHz 至 16 GHz）

• 三次谐波（–10 dBm 时）：< –40 dBc（规格值），–60 dBc（典型值，50 MHz 至 13 GHz）

• 非谐波杂散（标称值，低相位噪声模式）：–70 dBc

• 相位噪声（meas.，低相位噪声模式，内部参考，100 MHz 至 1.25 GHz）：–85 dBc（100 Hz 偏移）、–117 dBc（1 kHz）、–125 dBc（10 kHz）、–122 dBc（100 kHz）、–135 dBc（1 MHz）、–142 dBc（5 MHz）

测试端口输入

• 匹配（无系统误差校正，等效原始测试端口匹配，规格值/典型值）：10 MHz 至 20 GHz > 10 dB / 18 dB；20 GHz 至 40 GHz > 8 dB / 15 dB（ZNA26/43/67）

• 功率测量精度（–10 dBm，使用 R&S®SMARTerCal (UOSM) 功率校准）：< 0.1 dB（10 MHz 至 26.5 GHz）；< 0.3 dB（60 GHz 至 67 GHz）

• 功率测量精度（–10 dBm，无功率校准，+18 °C 至 +28 °C）：< 1.5 dB（10 MHz 至 30 GHz）；< 3.0 dB（60 GHz 至 67 GHz）

• 压缩（测试端口输入，> 0 dBm 输入电平，相对 –10 dBm，规格值/典型值）：< 0.20 dB / 0.10 dB（10 MHz 至 25 GHz，+8 dBm 至 +10 dBm）；< 0.20 dB / 0.05 dB（10 MHz 至 40 GHz，0 dBm 至 +8 dBm）

• 线性度（测试端口输入，–50 dBm 至 0 dBm，相对 –10 dBm，规格值/典型值）：< 0.05 dB / 0.03 dB

• 损坏电平：+27 dBm

• 损坏直流电压：30 V

• 噪声电平（1 kHz 测量带宽归一化至 1 Hz，基础单元，规格值/典型值）：500 MHz 至 30 GHz < –120 dBm / –132 dBm；30 GHz 至 40 GHz < –115 dBm / –130 dBm

• 噪声电平（反向耦合器配置，基础单元 + ZNAxx-B16，规格值/典型值）：500 MHz 至 30 GHz < –127 dBm / –141 dBm

显示与内部 PC

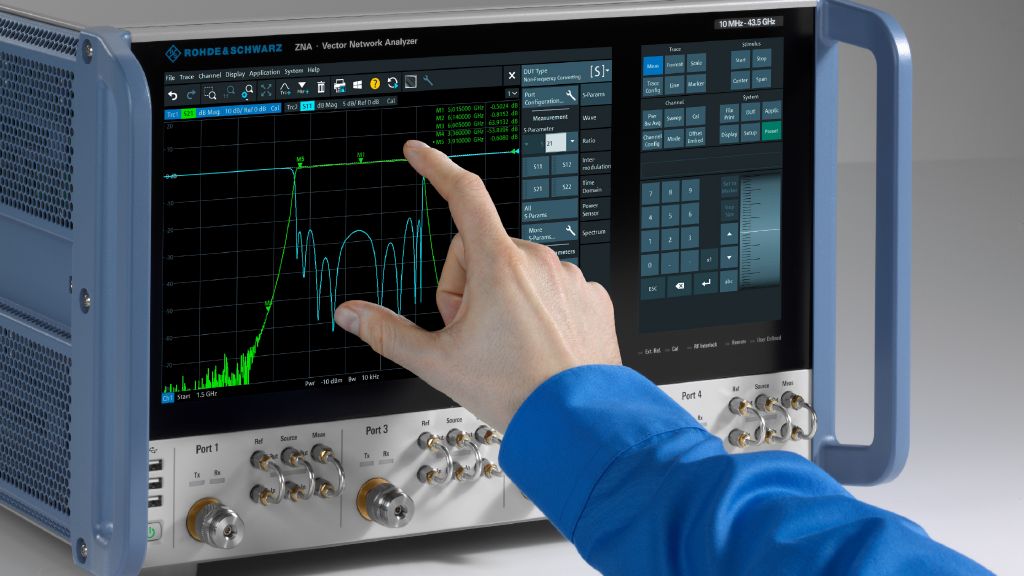

• 主屏幕：触摸屏，30.7 cm（12.1 英寸）对角线，WXGA，18 位彩色 LCD

• 主屏幕分辨率：1280 × 800 像素，125 dpi

• 辅助屏幕：触摸屏，17.8 cm（7 英寸）对角线，WVGA，18 位彩色 LCD

• 辅助屏幕分辨率：480 × 800 像素，125 dpi

• 内部 PC（可拆卸）：IPS 15/8，CPU AMD R2000，时钟速率 3.35 GHz 至 3.7 GHz

• 内存：16 Gbyte DDR4

• 操作系统：Windows 11 IoT Enterprise 2024 LTSC

• 固态硬盘：≥ 256 Gbyte

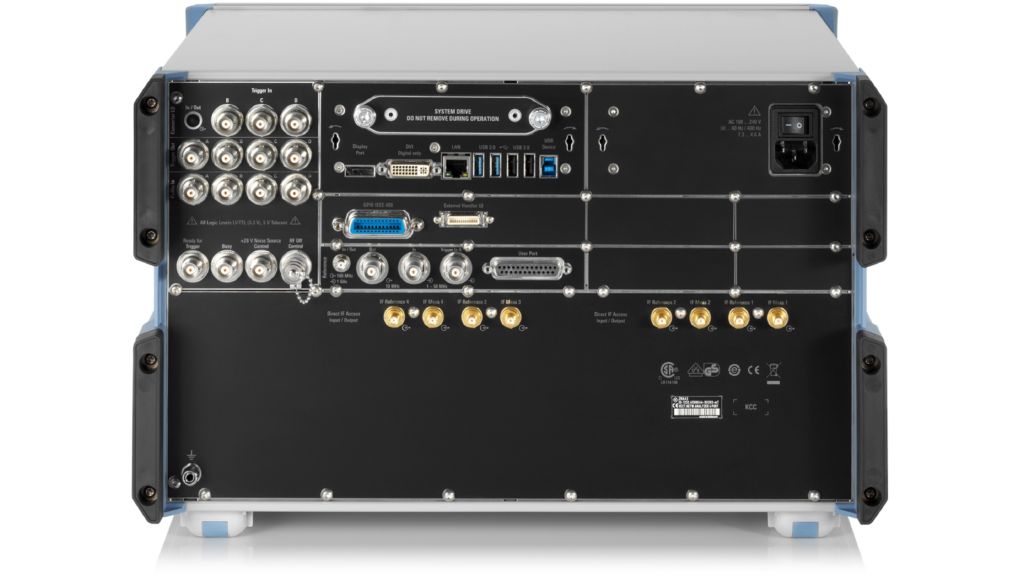

后面板接口

• GPIB 接口：符合 IEEE 488、IEC 60625 的远程控制接口，24 针

• LAN：8 针 RJ-45 局域网接口，1 Gbit/s

• USB：4 个 2.0 设备接口（A 型）；1 个 USB 2.0 次级接口（B 型）

• 外部监视器：DVI-D 数字接口 × 1；DisplayPort × 1

• REF IN（外部参考频率输入）：BNC 母头，输入频率 1 MHz 至 50 MHz，步进 1 Hz，阻抗 100 Ω；SMA 母头，输入频率 100 MHz 或 1 GHz，阻抗 50 Ω；最大允许偏差 1 kHz；输入功率 –10 dBm 至 +15 dBm

• REF OUT（外部参考频率输出）：BNC 母头，输出阻抗 50 Ω，输出频率 10 MHz，输出精度 1 Hz，输出功率 +9 dBm ± 4 dB

• USER CONTROL：25 针 D-Sub，3.3 V TTL，用于控制外部发生器、限值检查、扫描信号等

通用数据

• 工作温度范围：+5 °C 至 +40 °C（符合 IEC 60068-2-1 和 IEC 60068-2-2）

• 存储温度范围：–20 °C 至 +60 °C

• 湿热：+40 °C、85% 相对湿度（符合 IEC 60068-2-30）

• 最大工作海拔：4600 m（约 15100 ft）

• 校准间隔：1 年

• 电源：100 V 至 240 V，50 Hz 至 60 Hz 及 400 Hz，最大 7.3 A 至 4.6 A

• 功耗：双端口型号 ≤ 450 W（规格值）、300 W（典型值）；四端口型号 ≤ 550 W（规格值）、350 W（典型值）；待机 ≤ 10 W（规格值）

• 尺寸（宽 × 高 × 深）：461.4 mm × 284.6 mm × 462.1 mm（18.2 in × 11.2 in × 18.2 in），EIA RU1: 6 25

• 重量：双端口型号 24 kg（52.9 lb）；四端口型号 29 kg（63.9 lb）

选件

• 选件 ZNA-B26 — 直接中频接入（硬件）：直接中频接入，适用于 R&S®ZNA

• 选件 ZNA26-B16 — 直接信号源和接收机接入（硬件）：适用于 R&S®ZNA26（双端口/四端口型号）

• 选件 ZNA43-B16 — 直接信号源和接收机接入（硬件）：适用于 R&S®ZNA43（双端口/四端口型号）

• 选件 ZNA50-B16 — 直接信号源和接收机接入（硬件）：适用于 R&S®ZNA50（双端口/四端口型号）

• 选件 ZNA67-B16 — 直接信号源和接收机接入（硬件）：适用于 R&S®ZNA67（双端口/四端口型号）

• 选件 ZNA26-B21 — 信号源步进衰减器，端口 1（硬件）：机械，70 dB（按 10 dB 步进），适用于 R&S®ZNA26

• 选件 ZNA43-B21 — 信号源步进衰减器，端口 1（硬件）：机械，70 dB（按 10 dB 步进），适用于 R&S®ZNA43

• 选件 ZNA50-B21 — 信号源步进衰减器，端口 1（硬件）：机械，50 dB（按 10 dB 步进），适用于 R&S®ZNA50

• 选件 ZNA67-B21 — 信号源步进衰减器，端口 1（硬件）：机械，50 dB（按 10 dB 步进），适用于 R&S®ZNA67

• 选件 ZNA26-B31 — 接收机步进衰减器，端口 1（硬件）：机械，35 dB（按 5 dB 步进），适用于 R&S®ZNA26

• 选件 ZNA43-B31 — 接收机步进衰减器，端口 1（硬件）：机械，35 dB（按 5 dB 步进），适用于 R&S®ZNA43

• 选件 ZNA-B5 — 第二个内部本振信号源（硬件）：适用于 R&S®ZNA（四端口）

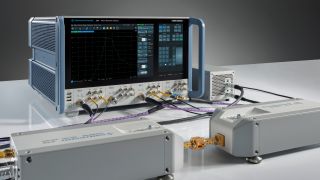

• 选件 ZNA-B8 — 毫米波变频器本振（硬件）：10 MHz 至 26.5 GHz

• 选件 ZNA26-B3 — 第三和第四个内部信号源（硬件）：适用于 R&S®ZNA26（四端口）

• 选件 ZNA43-B3 — 第三和第四个内部信号源（硬件）：适用于 R&S®ZNA43（四端口）

• 选件 ZNA50-B3 — 第三和第四个内部信号源（硬件）：适用于 R&S®ZNA50（四端口）

• 选件 ZNA67-B3 — 第三和第四个内部信号源（硬件）：适用于 R&S®ZNA67（四端口）

• 选件 ZNA26-B52 — 第二个本振和射频信号源（硬件）：适用于 R&S®ZNA26（双端口型号）

• 选件 ZNA67-B80 — 毫米波扩展器本振输出（硬件）：适用于 R&S®ZNA67EXT

• 选件 ZNA26-B41 — 内部脉冲调制器，端口 1（硬件）：适用于 R&S®ZNA26

• 选件 ZNA26-B213 — 内部合路器，端口 1 和端口 3（硬件）：适用于 R&S®ZNA26（硬件选件）

• 选件 ZNA-B19 — 附加可拆卸 SSD（硬件）：用于数据流传输的存储扩展，适用于带 IPS15 的 R&S®ZNA

• 选件 ZNA-U11 — Windows 11 升级套件（硬件）：包括升级至 IPS15 与 SSD 硬盘，适用于 R&S®ZNA

• 选件 ZNA-K1 — 频谱分析仪模式（软件）：适用于 R&S®ZNA

• 选件 ZNA-K2 — 时域分析 (TDR)（软件）：适用于 R&S®ZNA

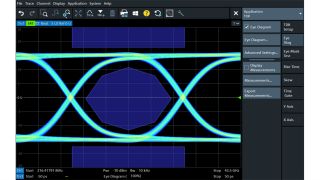

• 选件 ZNA-K20 — 扩展时域分析（软件）：包括眼图，适用于 R&S®ZNA

• 选件 ZNA-K4 — 标量混频器测量和任意变频测量（软件）：适用于 R&S®ZNA

• 选件 ZNA-K5 — 变频测量（无本振接入）（软件）：无需使用参考混频器和相位参考，需要 R&S®ZNA-K4

• 选件 ZNA-K6 — 信号源相位控制（软件）：适用于 R&S®ZNA

• 选件 ZNA-K7 — 脉冲测量（软件）：脉冲配置、脉冲轮廓和脉冲串测量，需要 R&S®ZNA-K17

• 选件 ZNA-K17 — 扩展 IF 带宽（30 MHz）（软件）：将测量带宽扩展至 30 MHz

• 选件 ZNA-K8 — 毫米波变频器软件控制（软件）：适用于 R&S®ZNA

• 选件 ZNA-K9 — 嵌入式本振变频器测量（软件）：适用于 R&S®ZNA（强烈建议使用四端口型号），需要 R&S®ZNAxx-B16 和 R&S®ZNA-K4

• 选件 ZNA-K30 — 噪声系数测量（软件）：适用于 R&S®ZNA

• 选件 ZNA-K50 — 实时测量不确定度（软件）：实时 S 参数测量不确定度计算与验证测量（METAS VNA Tools）

指标说明

产品数据适用于以下条件：在环境温度下存放三小时后进行 90 分钟预热运行；满足规定的环境条件；遵守建议的校准间隔；执行所有内部自动调整（如适用）。规格值带有 <、≤、>、≥、± 等限值符号，属于保证的产品性能；典型数据（typ.）代表生产时约 80% 仪器可达到的性能；标称值（nom.）为代表性数值；测量值（meas.）来自单个样品的测量结果。

详细指标下载

• R&S®ZNA 规格书（英文，完整技术指标）
