SC5312A 和 SC5313A 是 400 MHz 至 6 GHz 直接 IQ 解调器，可将 RF 直接下变频至模拟同相和正交 IF 或 IQ 基带。 DC 耦合差分 IQ 对可以馈送到任何双通道数字化仪以进行模数数据转换。本机振荡器 (LO) 由外部源（分别如 SC5505A 和 SC5506A）供电，其副本可用于驱动另一个直接 IQ 下变频器以实现相干接收。这些模块还可以配置在一起作为射频信号收发器。

无论您是构建无线通信测试、软件定义无线电、点对点无线电、多通道相干系统还是其他学术/军事项目的系统，SC5312A 和 SC5313A 的高动态范围、低功耗和紧凑尺寸提供您在系统架构中寻求的质量和灵活性。

每个模块都提供完整的实施说明、GUI、驱动程序软件和示例代码。

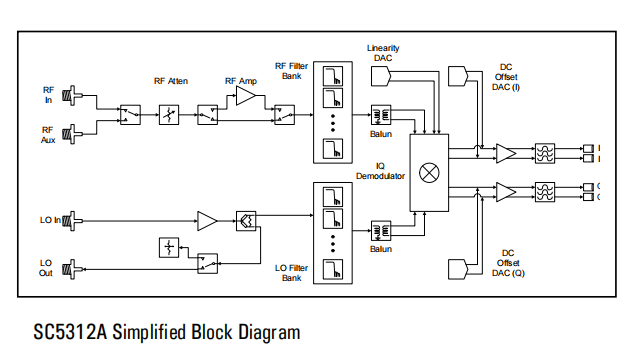

SC5313A 是一款 400 MHz 至 6 GHz 直接 IQ 解调器，将射频信号直接下变频到模拟同相 (I) 和正交 (Q) IF 或 IQ 基带。基带/IF的频率范围输出为直流至 160 MHz。该模块还可以是作为单级下变频器运行。直流耦合差分 IQ 对可以馈送到任何双路用于模拟到数字数据的通道数字转换器转换。本地振荡器（LO）由任何能够在 SC5313A 范围内调谐的外部信号源（如 SignalCore SC5506A 双通道信号源）来源）。 SC5313A 可以菊花链 LO 信号，允许单个源模块驱动多个直接 IQ 用于相干接收的下变频器。

SC5313A 有一个辅助射频输入端口，可以连接到 SignalCore IQ 的辅助射频输出端口 SC5413A 等调制器可帮助系统进行数字均衡，从而纠正与设备）。用户可以访问内部校正 DAC，应用补偿偏移来改进解调器线性度、IP2、直流偏移和差分端口的共模输出电压。输入压缩噪声动态范围通常为 150 dB，噪声系数小于 10 dB。对于 -20 dBm 输入信号，IMD 小于 -70 dBc。

SC5313A 设计用于与 SC5506A 信号源配对，形成完整的 RF 直接 IQ 解调器/下变频器解决方案。它还可以配置 SC5413A 直接 IQ 上变频器作为射频信号收发器。 SC5313A 的高动态范围以及紧凑的尺寸、低功耗和模块化灵活性使其对于系统集成到无线设备测试、软件定义无线电等应用中具有吸引力研究、点对点无线电、多通道相干系统以及其他学术和军事项目。

关键词:

SPECTRAL SPECIFICATIONS

RF input frequency range ................... 400 MHz to 6 GHz

IF output frequency ................................ DC to 160 MHz

AMPLITUDE SPECIFICATIONS

Input RF range .............................. -160 dBm to +20 dBm Max

input (with 20 dB RF attenuation) ............. +27 dBm

RF attenuation range ...................................... 0 to 60 dB

RF attenuation resolution ........................................ 1 dB

Gain range ................................. -30 dB to +30 dB typical

Input P1dB compression ..................................... +5 dBm

IMD3 (two tones, 1 MHz apart) (RF amplifier/attenuator adjusted for 1V peak baseband)

Frequency	RF=-10	dBm	RF=-20 dBm	RF=-30dBm
900 MHz	-75	dBc	-80 dBc	-85 dBc
1800 MHz	-70	dBc	-75 dBc	-80 dBc
5800 MHz	-60	dBc	-65 dBc	-67 dBc

Input IP2 ............................................................ > 60 dBc

Input noise density (adjusted for 1V peak baseband)

Frequency	RF=-10 dBm	RF=-30 dBm	Max gain
900 MHz	-148 dBm/Hz	-161 dBm/Hz	-166 dBm/Hz
1800 MHz	-148 dBm/Hz	-161 dBm/Hz	-165 dBm/Hz
5800 MHz	-140 dBm/Hz	-160 dBm/Hz	-160 dBm/Hz

LO leakage at RF port........................................< -70 dBm

LO level ................................................-3 dBm to +3 dBm

QUADRATURE SPECIFICATIONS

Gain mismatch (user equalization not applied)

Frequency	Error
900 MHz	< 0.2 dB
1800 MHz	< 0.2 dB
3600 MHz	< 0.3 dB
5800 MHz	< 0.3 dB

Phase error (user equalization not applied)

Frequency	Error
900 MHz	< 0.6 deg
1800 MHz	< 0.8 deg
3600 MHz	<2.2 deg
5800 MHz	<2.0 deg

TERMINAL SPECIFICATIONS

RF and LO input terminals

Impedance ............................................... 50 Ω

Connector type ............................ SMA female

Coupling ...................................................... AC

Baseband / IF output terminals

Impedance (single ended) ........................ 50 Ω

Connector type ............................ MCX female

Coupling ...................................................... DC

Amplitude ........................................... 2 V max

Communication interface............................... PXI Express

Power consumption .................................. +12 V @ 0.5 A +3 V @ 0.3 A

Weight ...................................................................... 1 lb

Dimensions (W x H x D, max envelope) 0.8”x 5.1” x 7.2”

Warranty ................................ 3 years parts and labor on defects in materials or workmanship

ADDITIONAL FEATURES

• Auxiliary RF port for calibration use

• Switchable LO output

• DAC control for linearity optimization, DC voltage offset, and common differential output voltage

• Switchable RF amplifier to improve SNR for lowlevel RF signals

• User EEPROM for storage of calibration constants and settings

• Onboard temperature sensor to monitor temperature variation

ORDER INFORMATION

7100029-01 ............................. SC5312A, 6 GHz Direct IQ Downconverter for PXI Express
