SC5412A 和 SC5413A 是 400 MHz 至 6 GHz 直接 IQ 调制器，可将模拟同相和正交 IF 或 IQ 基带直接上变频至 RF。每个模块也可以作为单级上变频器运行。直流耦合差分IQ对可由任何双通道基带源驱动，例如双通道任意波形发生器。本振（LO）由外部源（例如分别为 SC5505A 或 SC5506A）提供，其副本可用于驱动另一个直接 IQ 上变频器以实现相干传输。

无论您是为无线通信测试、软件定义无线电研究、点对点无线电、多通道相干系统还是其他学术/军事项目构建系统，SC5412A和SC5413A的高动态范围、低功耗和紧凑的尺寸都能提供您在系统架构中寻找的质量和灵活性。

每个模块都提供了完整的实现说明、GUI、驱动程序软件和示例代码。

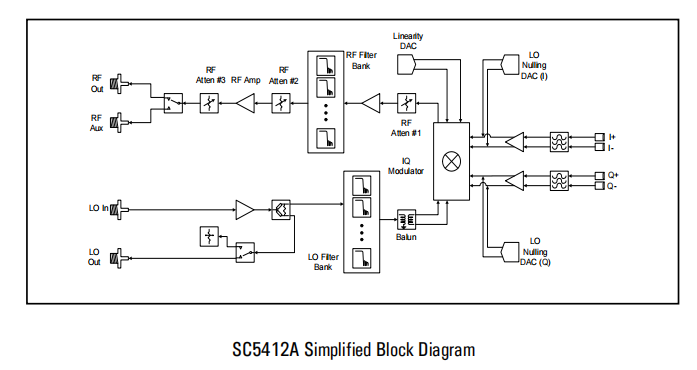

SC5412A 是一款单插槽、3U、PXI Express、400 MHz 至 6 GHz 直接 IQ 调制器，可将模拟同相 (I) 和正交 (Q) IF 或 IQ 基带组件直接上变频至 RF。基带/IF 输入的频率范围为 DC 至 160 MHz。该模块还可以作为单级上变频器运行。直流耦合差分 IQ 对可由任何双通道基带源（例如双通道任意波形发生器）驱动。本地振荡器 (LO) 由能够在 SC5412A 范围内调谐的任何外部源提供（如 SignalCore SC5505A 双通道信号源）。 SC5412A 可以以菊花链方式连接 LO 信号，从而允许单个源模块驱动多个直接 IQ 上变频器以实现相干传输。

SC5412A 具有一个辅助 RF 输出端口，可连接到 SC5313A 等 SignalCore IQ 解调器的辅助 RF 输入端口，以帮助系统数字均衡，纠正与设备相关的 IQ 损伤。用户可以访问内部校正 DAC，应用补偿偏移来改善调制器线性度、IP2 和 LO 馈通。输入压缩噪声动态范围通常为 150 dB，输出信噪比通常为 -140 dB。对于 -10 dBm 输出信号，IMD 小于 -65 dBc。

SC5412A 旨在与 SC5505A 信号源配合使用，形成完整的射频直接 IQ 调制器/上变频器解决方案。它还可以配置 SC5312A 直接 IQ 下变频器作为 RF 信号收发器的核心。 SC5412A 的高动态范围以及紧凑的尺寸、低功耗和模块化灵活性使其对于系统集成到无线设备测试、软件定义无线电研究、点对点无线电、多通道相干系统、以及其他学术和军事项目。

关键词:

TECHNICAL SPECIFICATIONS (AT 25°C AMBIENT, SINE WAVEFORM)

SPECTRAL SPECIFICATIONS

RF output frequency range ................. 400 MHz to 6 GHz

IF input frequency ...................................... DC to 160 MHz

AMPLITUDE SPECIFICATIONS

Output RF range 1 ............................. -70 dBm to +10 dBm Max

IF input ......................................................... 2 V peak

RF attenuation range ......................................... 0 to 90 dB

RF attenuation resolution ........................................... 1 dB

Gain range ................................... -70 dB to +20 dB typical

Output P1dB compression .................................. +15 dBm

IMD3 (two tones, 1 MHz apart) (0.5 V peak baseband)

Frequency	RF=0 dBm	RF=-10 dBm	RF=10dBm
900 MHz	-55 dBc	-65 dBc	-40 dBc
1800 MHz	-55 dBc	-65 dBc	-40 dBc
5800 MHz	-44 dBc	-50 dBc

Output noise density (adjusted for IMD3 conditions listed above)

Frequency

900 MHz

1800 MHz

5800 MHz

RF =0 dBm

-140 dBm/Hz

-140 dBm/Hz

-135 dBm/Hz

RF=-10 dBm

-150 dBm/Hz

-150 dBm/Hz

-145 dBm/Hz

RF=10 dBm

-135 dBm/Hz

-130 dBm/Hz

Baseband leakage at RF port...............................< -40 dBm

LO level Input......................................... -3 dBm to +3 dBm

QUADRATURE SPECIFICATIONS

Carrier feed-through (0.5 V baseband) 2

Frequency	No Nulling	Nulling
900MHz	-40dBc	-63dBc
1800MHz	-35dBc	-60dBc
3600MHz	-25dBc	-60dBc
5800MHz	-27dBc	-55dBc

Sideband suppression 3

Frequency	No Nulling	Nulling
900MHz	-50dBc	-65dBc
1800MHz	-45dBc	-65dBc
3600MHz	-30dBc	-65dBc
5800MHz	-27dBc	-60dBc

TERMINAL SPECIFICATIONS

RF and LO input terminals

Impedance .................................................. 50 Ω

Connector type .............................. SMA female

Coupling ......................................................... AC

Baseband / IF output terminals

Impedance (single ended) .......................... 50 Ω

Connector type .............................. MCX female

Coupling ......................................................... DC

Amplitude .............................................. 2 V max

Communication interface..................................PXI Express

Digital Interface.................................................. HDMI type

Logic type............ 3.3V HCT (5V tolerant inputs)

Power consumption ......................................... 7 W typical

Weight ........................................................................ 1 lb

Dimensions (WxHxD, max envelope) .. 0.8” x 5.1” x 7.2”

Warranty .................................. 3 years parts and labor on defects in materials or workmanship

ADDITIONAL FEATURES

• Auxiliary RF port for calibration use

• Switchable LO output

• DAC control for linearity optimization, and LO feed-through nulling/suppression

• User EEPROM for storage of calibration constants and settings

• Onboard temperature sensor to monitor temperature variation

ORDER INFORMATION

7100032-01 .............................. SC5412A, 6 GHz Direct IQ Upconverter for PXI Express

手册

SC5412A_Datasheet.pdf

发表时间：2024-03-15

下载

SC5412A_Manual.pdf

发表时间：2024-03-15

下载

SC5412A_Mechanical_Files.zip

发表时间：2024-03-15

下载

SC5412A PXI Express

标题

描述

校订

发布日期

大小

数据表

查看深入规格，包括图表等信息。

修订版 1.0

2017 年 7 月

0.29兆字节

下载

用户使用手册

包括从模块拆包到操作和编程的所有说明

修订版 1.1

2016 年 4 月

1.53 兆字节

下载

机械结构文件

该.zip文件包括一个详细的d以 .dwg 和 .pdf 格式进行原始处理。

修订版 1.0

2016 年 4 月

1.62 兆字节

下载

SC5413A USB-SPI-RS232

标题

描述

校订

发布日期

大小

数据表

查看深入规格，包括图表等信息。

修订版 1.0

2017 年 7 月

0.20兆字节

下载

用户使用手册

包括从模块拆包到操作和编程的所有说明

修订版 1.3

2018 年 1 月

1.23 兆字节

下载

机械结构文件

该.zip文件包括一个详细的d以 .dwg 和 .pdf 格式进行原始处理。

修订版 1.0

2016 年 4 月

1.56兆字节

下载

SC5412A PXI Express

标题

描述

版本

发布日期

大小

安装文件 32 位

包含所有必要内容的 zip 文件安装文件。适用于 32 位操作系统。

1.1.0.0

2018 年 12 月

14.55 MB

下载

安装文件 64 位

包含所有必要内容的 zip 文件安装文件。适用于 64 位操作系统。

1.1.0.0

2018 年 12 月

22.4兆字节

下载

SC5412A （NIVISA驱动程序） PXI Express

标题

描述

版本

发布日期

大小

安装文件 32 位

此 API 基于 NIVISA。对于 32位操作系统。

1.1.0.0

2018 年 12 月

4.63 兆字节

下载

安装文件 64 位

此 API 基于 NIVISA。对于 64位操作系统。

1.1.0.0

2018 年 12 月

5.50兆字节

下载

SC5413A USB-SPI-RS232

标题

描述

版本

发布日期

大小

安装文件 32 位

包含所有必要内容的 zip 文件安装文件。适用于 32 位操作系统。

2.1.0.0

2021 年 4 月

9.95兆字节

下载

安装文件 64 位

包含所有必要内容的 zip 文件安装文件。适用于 64 位操作系统。

2.1.0.0

2021 年 4 月

10.8兆字节

下载

直销：

5211 FM 972

格兰杰，德克萨斯州 76530

+1 512 501 6000

+1 512 501 6001

中国区代理：

深圳市至一测控技术有限公司

电话：0755-23033660 | 18665380013

邮箱：sales@onetest.cn

网站：www.onetest.com.cn

地址：深圳市龙华区民田路203号6栋A座4-107

编号#

型号#

描述

接口

7100032-01

SC5412A

6 GHz调制器

PXI Express

7100033-01

SC5413A

6 GHz调制器

USB-SPI接口

7100033-02

SC5413A

6 GHz调制器

USB-RS232接口

7100159-01

12V 电源套件

7100160-01

带 2.5mm x 5.5mm 插头的电源线
