- 可选择 100 MHz 或 200 MHz 输出
- 外部参考输入 5/10/20/50/100MHz
- OCXO disciplined
- 200 MHz、10 kHz 偏移时相位噪声 < -162 dBc/Hz

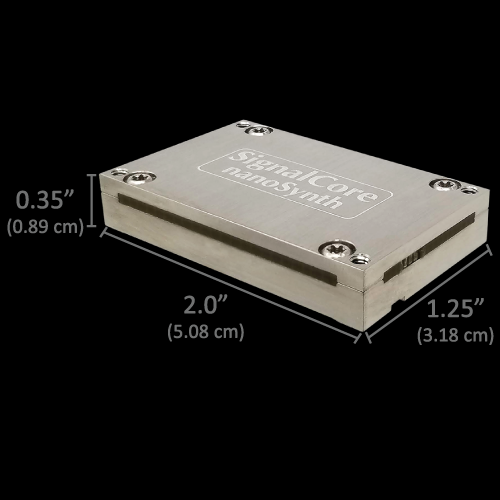

- 坚固耐用的微型 2.00” x 1.25” x 0.35” SMT 封装
- USB、UART 和 SPI
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
10MHz 参考类型：烤箱稳定振荡器10MHz频率稳定性：±5PPB10MHz MCX 输出端口：4个10MHz相位噪声@10KHz偏移：-150dBc100MHz 参考类型：超低相位噪声 VCXO100MHz参考相位噪声：-162dBc @ 10KHz偏移输出端口阻抗：50欧姆输出端口信号类型：LVCMOS输出电平（典型值）：+14dBm （~3.2VPP）老化：每日：±1PPB老化：每年：±50PPB相位抖动：（10Hz 至 5MHz）：1.0ps rms预热时间：<5分钟温度范围：0C – 60C
同厂商产品
输出频率范围：1.25 GHz至20 GHz*残余相位噪声：< -115 dBc/Hz @ 10 kHz， 10 GHz调整分辨率：1Hz外部基准：200MHz坚固耐用的微型2.75” x 1.75” x0.31” SMT 封装扫频/列表模式通信接口：USB、UART 和 SPI
输出频率范围：0.625 GHz - 10 GHz*残余相位噪声：< -115 dBc/Hz @ 10 kHz， 10 GHz调整分辨率：1Hz外部基准：200MHz0.31” SMT 封装扫频/列表模式通信接口：USB、UART 和 SPI

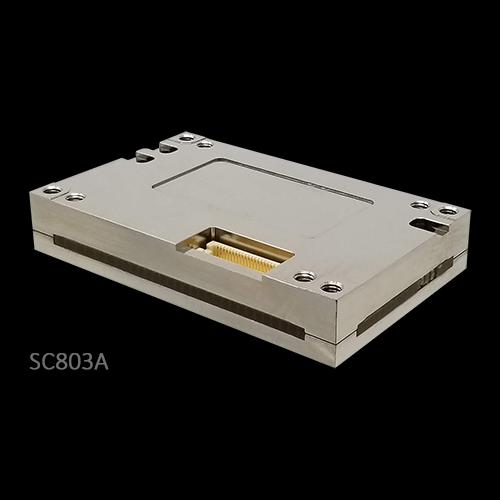

SC803A nanoSynth 100 /200 MHz参考源|SignalCore (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SC803A是Weebill参考源系列的一部分，是一款OCXO训练源，具有可选的100 MHz或200 MHz输出，可锁相至外部源。该产品具有 -168 dBc/Hz @ 10 kHz、100 MHz 的出色相位噪声，非常适合需要低噪声外部基准电压源的系统。它采用尺寸为 2.0“ x 1.25” x 0.35“ 的小封装。SC803A也是蜂鸟频率合成器SC801A或SC802A的外部200 MHz基准电压源的绝佳选择。

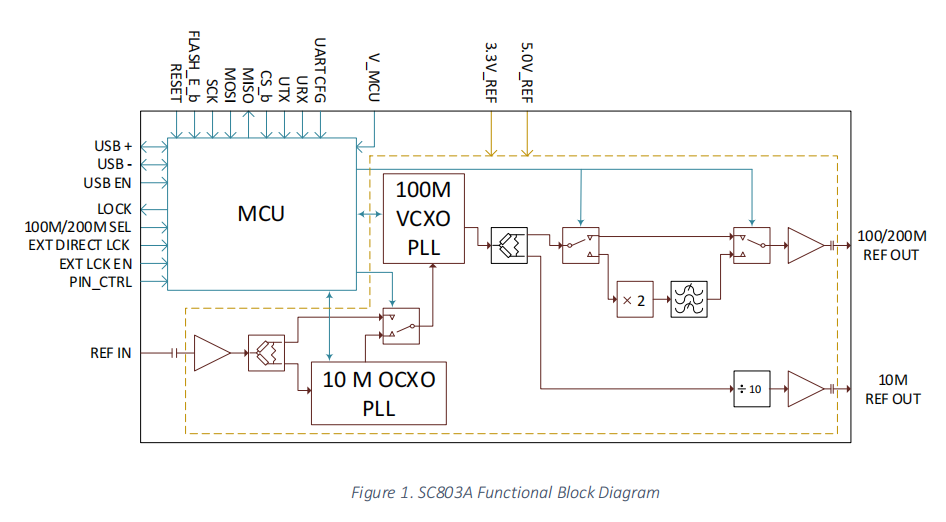

SC803A 是我们 nanoCircuits® 系列产品中 nanoSynth® 系列的一部分。 它是一款 SMT 器件，专为需要具有低相位噪声和 OCXO 级稳定性的参考源或频率合成器的 PCB 应用而设计。 其内部 OCXO 在工作温度范围内保持优于 20 ppb 的频率稳定性。 相对于 200 MHz 载波偏移 10 kHz 时的典型测量相位噪声小于 -160 dBc/Hz。 与设备的通信非常灵活，因为它具有 3 个内置通信接口：USB、SPI 和 UART (RS232)。
应用领域
- 自动化设备/IC测试仪
- 测试和测量设备
- 无线通讯设备
- 变频器本地振荡器
- 数字数据转换器时钟源
- 量子计算
- 网络设备
关键词:
Spectral Specifications
Reference Output 10/100/200 MHz
Stability
Ambient (0 O C to +70 O C) ± 20 ppb
Aging
Daily ± 3 ppb
Yearly ± 0.6 ppm
10 years ± 3 ppm
| Phase Noise(dBc/Hz)typ.Add 3 dB for max. | |||
| Offset | 10 MHz | 100 MHz | 200 MHz |
| 10 Hz | -100 | -80 | -74 |
| 100 Hz | -136 | -120 | -114 |
| 1 kHz | -158 | -147 | -141 |
| 10 kHz | -160 | -166 | -160 |
| 100 kHz | -160 | -170 | -164 |
| 1 MHz | -160 | -172 | -166 |
Harmonics & Spurs
2 nd Harmonics < -15 dBc typical
Sub Harmonics (200 MHz) < -70 dBc typical
Spurs < -70 dBc typical
Reference Input 5/10/20/50/100 MHz
Amplitude Specifications
Reference Output
10 MHz +5 dBm typical
100 MHz +5 dBm typical
200 MHz +5 dBm typical
Reference Input
Amplitude
Min 0 dBm
Typical +3 dBm
Max +7 dBm
Frequency accuracy < ± 2 ppm
| Electrical Specifications | |||||
| Voltage and Current | |||||
| Parameter | Minimum | Typical | Maximum | Unit | |
| V REF3.3 | 3.15 | 3.3 | 3.5 | V | |
| V MCU | 3.2 | 3.3 | 3.4 | V | |
| V REF5.0 | 4.95 | 5.0 | 5.3 | V | |
| REF3.3 | 一 | 320 | mA | ||
| |MCU | 一 | 一 | 60 | mA | |
| REF5.0 | 180 | mA | |||
| Power dissipation | 1.8 | 1.9 | 2.2 | W | |
| Low input logic | -0.3 | 一 | 0.8 | V | |
| High input logic | 2.0 | 一 | 3.6 | V | |
| Low output logic | 0.0 | 0.4 | V | ||
| High output logic | 2.9 | 3.3 | V | ||
手册
发表时间：2024-03-15
直销：
5211 FM 972
格兰杰，德克萨斯州 76530
+1 512 501 6000
+1 512 501 6001
中国区代理：
深圳市至一测控技术有限公司
电话：0755-23033660 | 18665380013
地址：深圳市龙华区民田路203号6栋A座4-107
编号#
纳米电路®型号#
描述
接口
7100050-01
SC803A型
nanoSynth 100 / 200 MHz 参考®
USB-SPI-RS232接口
关键词:
0条提问
X
提问
X
回答
关键词:
0条口碑
X
发表口碑
粤公网安备44030902003758
