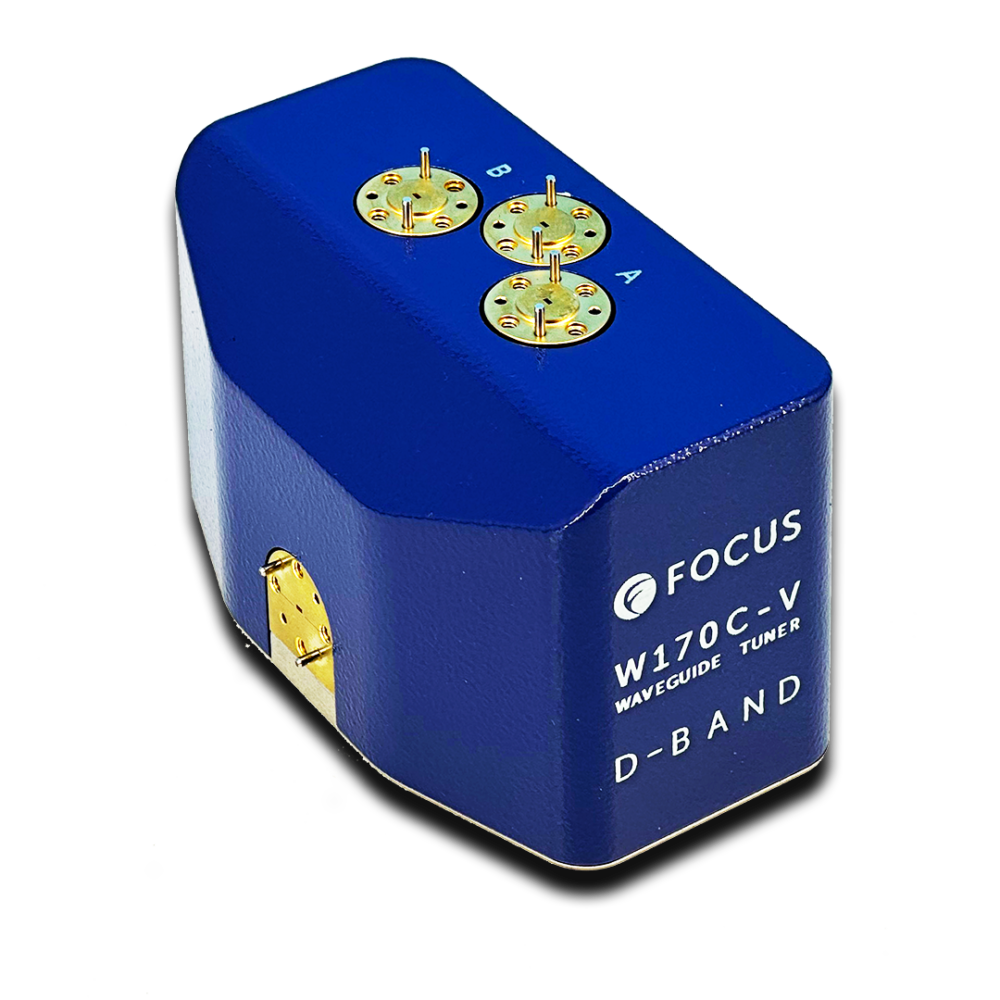

使用 Focus Microwaves 的新型波导调谐器探索调谐器技术的前沿，该调谐器专为超过 110GHz 的频率而设计。结合 DELTA 和 omega 调谐器的成功，这些乐器有望彻底改变 Sub-THz 频段，在紧凑的占地面积中提供高调谐范围。这些调谐器具有极高精度和低损耗的射频探头，可确保最佳精度和可重复性，为晶圆上应用树立了新标准。

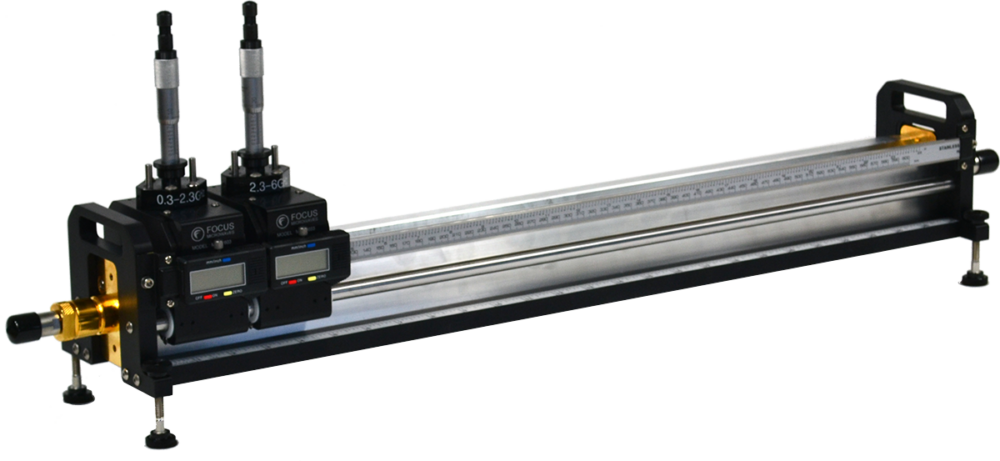

Focus Microwaves 的多功能 MMT 系列手动调谐器，提供从 400MHz 到 18GHz 的倍频程和多倍频程频段。它们采用与我们的自动调谐器相同的射频技术和精度，可确保 DUT 参考平面的高 VSWR，从而获得可靠的性能。使用选项 -H2 和 -H23 增强谐波调谐，灵感来自我们的谐波抑制调谐器 （PHT）。使用 Focus Microwaves 体验精确的手动调谐
同厂商产品

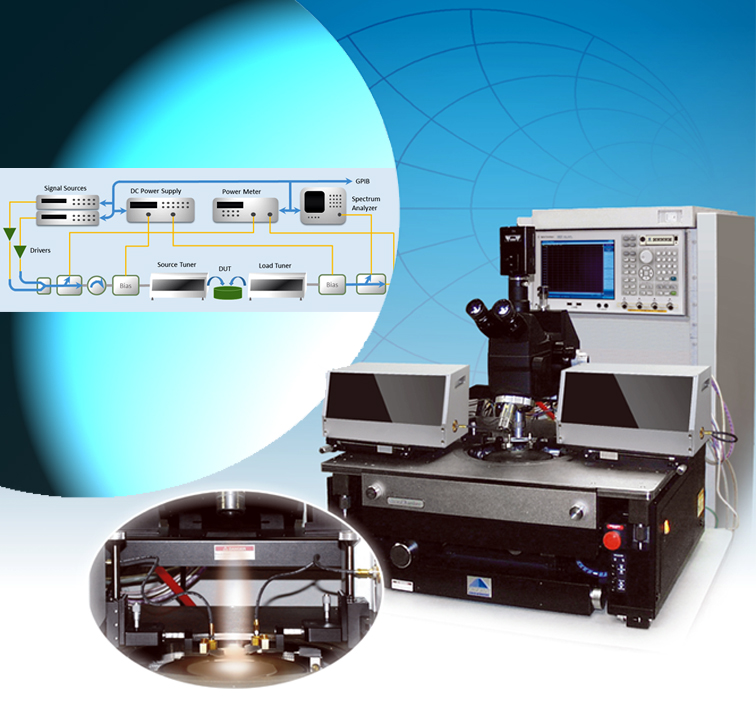

BLUETEC微波负载牵引自动测量系统（PAMS）是一种快速、宽带的自动阻抗控制系统。能使用户在完全真实的操作条件下，将很宽范围的已知的源阻抗及负载阻抗加到被测器件（DUT）上，从而找出DUT参数的各种变化以及最佳值。PAMS主要应用于微波芯片、微波晶体管、微波元部件及子系统的功率参数、IMD、ACPR、谐波、噪声及很多其它特性的自动测量。

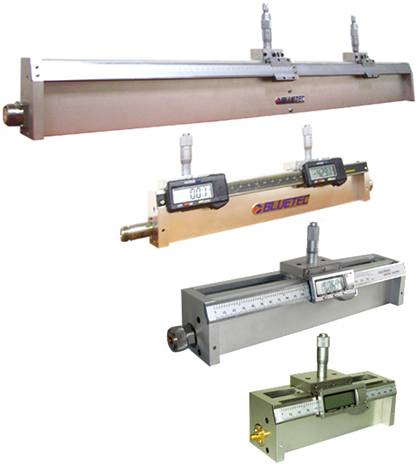

MT系列200MHz至50GHz手动Tuners
BT系列200MHz至50GHz/26.5GHz至110GHz光机电一体化自动Tuners|Bluetec Microwaves (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
BT系列Tuners是精密的光机电一体化仪器，它可实现探头的精密自动定位，以产生宽带、宽调配范围的可重复的复数阻抗。BLUETEC同轴结构Tuners的频率覆盖范围可达200MHz到50GHz,而波导结构Tuners的频率覆盖范围可达26.5GHz到110GHz。测试结果表明，采用BLUETECTuners的自动测量系统进行负载牵引测量时，24小时不间断工作的工作量相当于传统手动调配方法6个月的工作量。
同轴TUNERS*
型 号 | 频率范围 | 调配范围VSWR（可选值） | 连接器类型 |
BT00202 | 0.25 – 2.5 | >10:1 (20:1) | APC7, N, 7/16 |
BT00403 | 0.4 – 3.0 | >10:1 (20:1) | APC7, N, 7/16 |
BT00807 | 0.8 – 7.0 | >10:1 (20:1) | APC7, N, 7/16 |
BT00807D | 0.8 – 7.0 | >100:1 (200:1)** | APC7, N, 7/16 |
BT00818 | 0.8 – 18.0 | >10:1 (20:1) | APC7, N, 7/16 |
BT00818D | 0.8 – 18.0 | >100:1 (200:1)** | APC7, N, 7/16 |
BT01818 | 1.8 – 18.0 | >10:1 (20:1) | APC7, N, 7/16 |
BT01818D | 1.8 – 18.0 | >100:1 (200:1)** | APC7, N, 7/16 |
BT0426 | 4.0 – 26.5 | >10:1 (15:1) | 3.5 mm |
BT0240 | 2.0 – 40.0 | >10:1 (15:1) | 2.9 mm (K) |
BT0640 | 6.0 – 40.0 | >10:1 (15:1) | 2.9 mm (K) |
BT0350 | 3.0 – 50.0 | >10:1 | 2.4 mm |
BT0850 | 8.0 – 50.0 | >10:1 | 2.4 mm |
毫米波波导Tuners*
型 号 | 频率范围 | 调配范围VSWR（可选值） | 连接器类型 |
BT2640WR | 26.5 – 40.0 | >15:1 (20:1) | WR-28 / Ka |
BT3350WR | 33.0 – 50.0 | >15:1 (20:1) | WR-22 / Q |
BT4060WR | 40.0 – 60.0 | >15:1 (20:1) | WR-19 / L |
BT5075WR | 50.0 – 75.0 | >15:1 (20:1) | WR-15 / V |
BT75110WR | 75.0 – 110.0 | >15:1 (20:1) | WR-10 / W |
* 特殊频带宽度及调配范围的Tuners可根据用户要求订做
** 该型号为双探头式动态预匹配Tuners。
