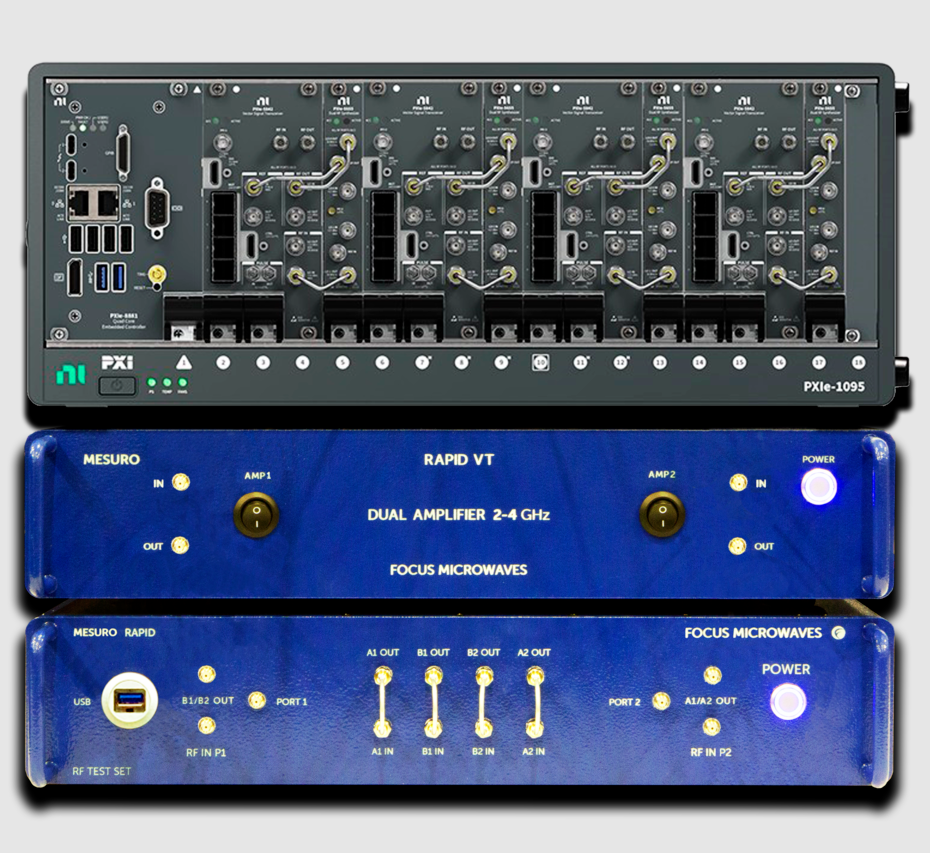

Focus Microwaves 的 RAPID VT 数字调谐器支持最新的 5G FR1 和 IEEE 802.11ax 标准，提供高达 1GHz 的有源负载牵引带宽能力。它利用 National Instruments PXIe-5842 PXI 矢量信号收发器，测试高带宽和高调制蜂窝标准，如 1024QAM 802.11ax。它非常适合所有设计阶段，从初始器件特性到 MMIC/PA 设计、验证和工厂测试，具有输入/输出功率测量、功率附加效率、适用于宽带应用的 ACPR 和 EVM 以及多载波互调测试。

同厂商产品

BT系列200MHz至50GHz/26.5GHz至110GHz光机电一体化自动Tuners|Bluetec Microwaves

BT系列Tuners是精密的光机电一体化仪器，它可实现探头的精密自动定位，以产生宽带、宽调配范围的可重复的复数阻抗。BLUETEC同轴结构Tuners的频率覆盖范围可达200MHz到50GHz,而波导结构Tuners的频率覆盖范围可达26.5GHz到110GHz。测试结果表明，采用BLUETECTuners的自动测量系统进行负载牵引测量时，24小时不间断工作的工作量相当于传统手动调配方法6个月的工作量。

MT系列200MHz至50GHz手动Tuners|Bluetec Microwaves

MT系列200MHz至50GHz手动Tuners

BLUETEC微波负载牵引自动测量系统（PAMS）|Bluetec Microwaves (在产)

BLUETEC微波负载牵引自动测量系统（PAMS）是一种快速、宽带的自动阻抗控制系统。能使用户在完全真实的操作条件下，将很宽范围的已知的源阻抗及负载阻抗加到被测器件（DUT）上，从而找出DUT参数的各种变化以及最佳值。PAMS主要应用于微波芯片、微波晶体管、微波元部件及子系统的功率参数、IMD、ACPR、谐波、噪声及很多其它特性的自动测量。

参考价格：

厂家：Bluetec Microwaves （收录3个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

系统组成

　　BLUETEC微波负载牵引自动测量系统由光机电一体化的复阻抗调谐器(Tuner)、计算机控制接口、自动测量软件

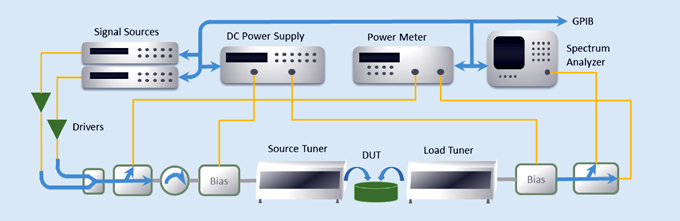

及GPIB测量仪器等组成。典型的功率特性测量系统配置如下图所示。

典型的功率特性测量系统配置

　   复阻抗调谐器(Tuner)由开槽传输线、精密定位探头、高精度步进电机及计算机接口等组成，其定位精度优于微
米级，以产生重复性很好的复数微波反射系数，其频率覆盖范围可从200MHz 一直到110GHz。GPIB测量仪器通过
计算机控制自动测量所需参数。计算机控制接口及自动测量软件完成复阻抗调谐器(Tuner)的自动校准、探头的自动
定位及自动扫描、功率扫描、最佳值搜索、参数扫描、负载牵引或源牵引测量、GPIB控制及数据读取、参数计算、
}参数校正及数据的后期处理、作图、打印、存储等工作。统计表明，该系统24小时不间断地工作的工作量相当于传
统方法150天（5个月）的工作量。
      BLUETEC微波负载牵引自动测量系统的核心是由计算机控制的宽带、精密的光机电一体化复阻抗调谐器（Tuner），
BLUETEC的产品包括200MHz到50GHz的同轴结构Tuner、26.5GHz到110GHz的波导结构Tuner。单探头Tuner产生的
重复反射系数大于0.9，即VSWR约为20:1。
       采用动态预匹配（Dynamic Pre-Matching）技术组成的Tuner产生的重复反射系数大于0.99，即VSWR约为200:1，
最小阻抗可达0.1欧姆。
       在VSWR=10:1的测试条件下，当采用APC7 精密连接器时，BLUETEC支持的微波/RF连续功率可达50瓦，峰值
功率大于1000瓦；当采用N型连接器时，连续功率可达100瓦；当采用7/16型连接器时，连续功率大于150瓦。

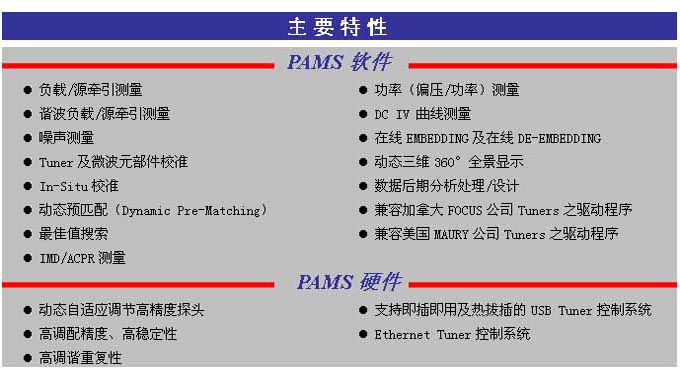

系统特性

每套BLUETEC PAMS自动测量系统包含光机电一体化自动Tuners 2台、软件、Tuner控制系统1套及用户手册1本。

BLUETEC之Tuner控制系统有两种型号，一种为USB Tuner控制系统，另一种为Ethernet（TCP/IP） Tuner控制系

统。 USB Tuner控制系统通过计算机的USB接口连接，支持即插即用及热拔插，操作简单方便，每套控制系统可控制

4台 Tuners；Ethernet（TCP/IP）Tuner控制系统则通过以太网接口进行连接，可实现通过以太网的Tuner远程控制，每

套控制系统也可控制4台Tuners。

关键词:

厂家联系方式：

Bluetec Microwaves Inc.

总部地址：中国广东东莞市松山湖总部一号华南设计创新院二楼

研发中心：中国广东广州市大学城广东工业大学理学楼五楼

电话： 86-769-2307-5688 136-2220-6368

邮件： market@bluetecmws.com

网址： www.bluetecmws.com
