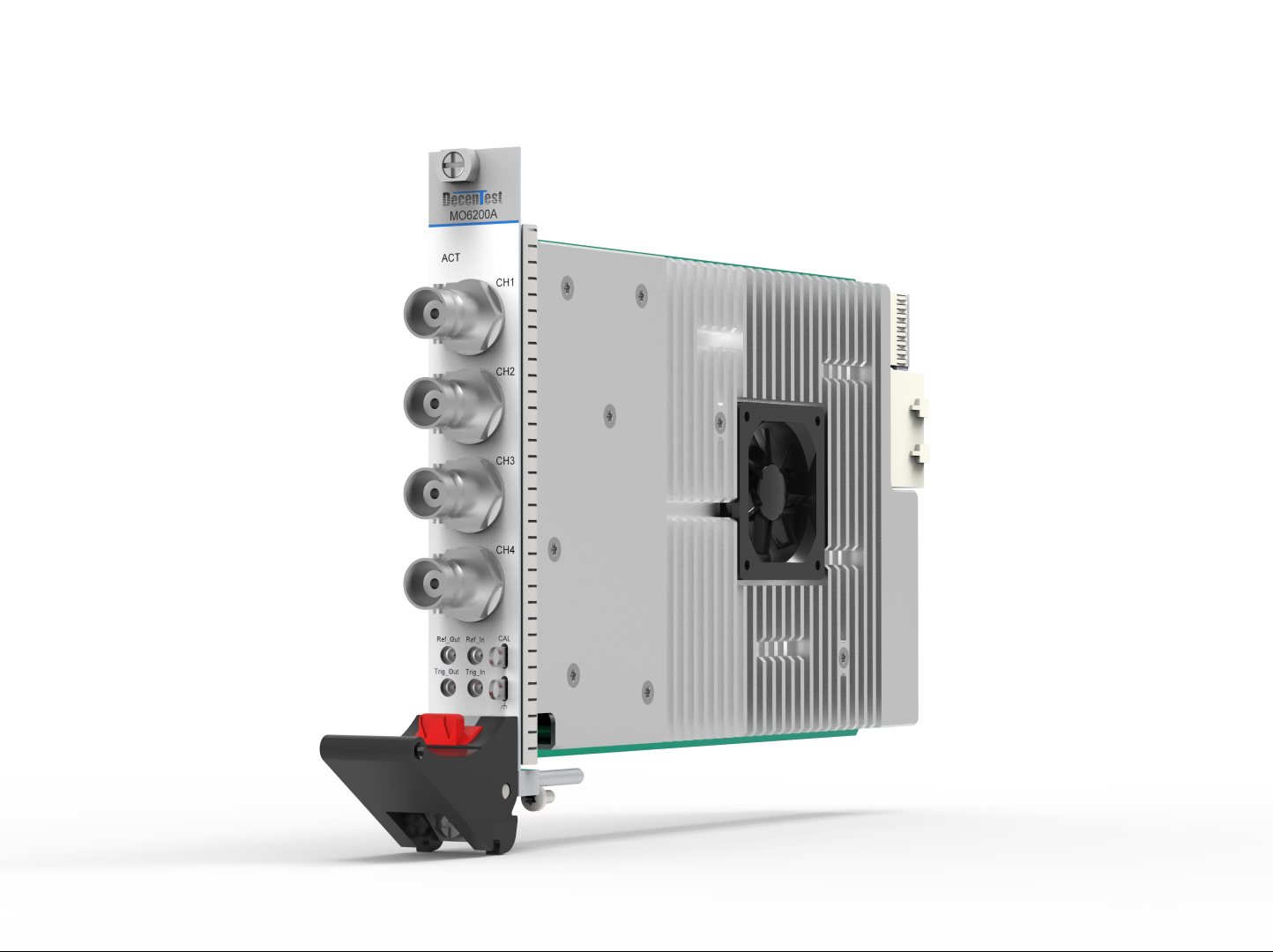

MO6200A模块化高速示波器是标准PXIe架构高速波形采集模块，最高采样率可达5.8GSPS，支持8bit/12bit可切换垂直分辨率，兼顾高速捕获与高精度波形解析需求。主要指标：采样率 5.8GSPS；输入耦合 AC、DC；输入阻抗 50Ω，1MΩ。
带宽: 20GHz、16 GHz, 13 GHz, 8 GHz垂直分辨率:12-bit存储深度: 最高 2Gpts/通道实时采样率: 最高 20 GSa/s每通道波形捕获率: 最高 50 万帧/秒
PDS6184A 18GHz带宽4通道高速数字实时示波器 80GSa/s|玖锦 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
玖锦 JIUJIN · 成都玖锦科技有限公司

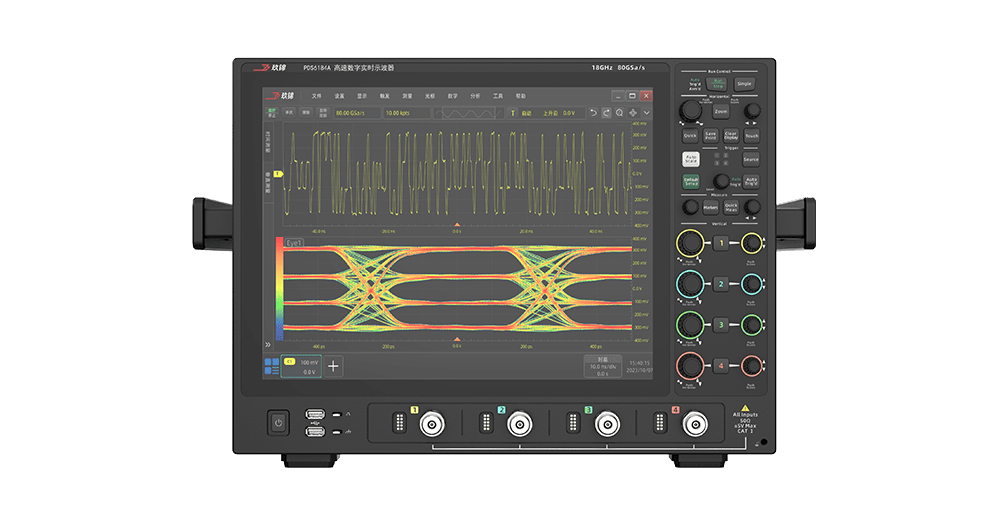

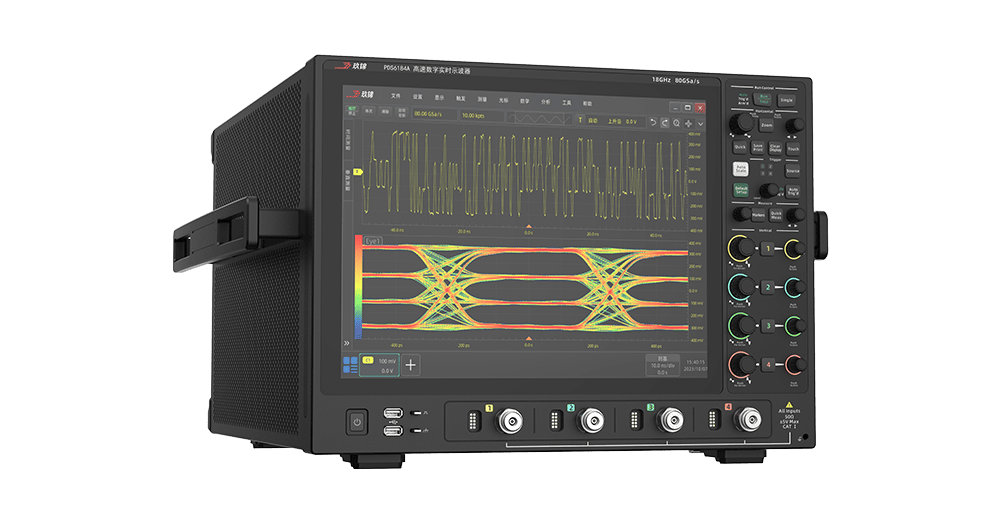

PDS6184A高速数字实时示波器
18 GHz 带宽 · 80 GSa/s 采样率 · 4 模拟通道 / 2 Gpts 存储 / 15 英寸触摸屏
产品简介
PDS6184A高速数字实时示波器 是成都玖锦科技有限公司的数字示波器，频率覆盖 最大带宽：18 GHz 最高采样率：80 GSa/s。 最大带宽：18 GHz 最高采样率：80 GSa/s；最大带宽：18GHz。
设备提供 6 类测量与分析能力：基础测量、直方图分析、通过性测试、多种触发及协议解码功能、搜索功能、实时眼图分析及抖动测量。支持程控与远程控制，便于集成到自动化测试系统。
官方定位：作为玖锦的数字示波器产品，PDS6184A 以 最大带宽：18 GHz 最高采样率：80 GSa/s 的频率覆盖与 基础测量、直方图分析、通过性测试 等测量能力面向高速接口/总线、航空航天、雷达等应用场景。
核心参数
• 最大带宽：18 GHz 最高采样率：80 GSa/s
• 最大带宽：18GHz
• 最高采样率：80GSa/s
• 模拟通道数：4
• 存储深度：2Gpts/ch
• 独立波形运算与自动测量：多种自动测量、数学运算、FFT等功能
• 具备实时眼图测试、抖动分析等高级分析功能
• 电容触摸屏：15英寸彩色液晶屏，256级波形灰度显示，能快速实现波形和菜单操作
• 可通过LAN接口控制仪器
• 远程控制指令兼容主流同类设备
主要功能

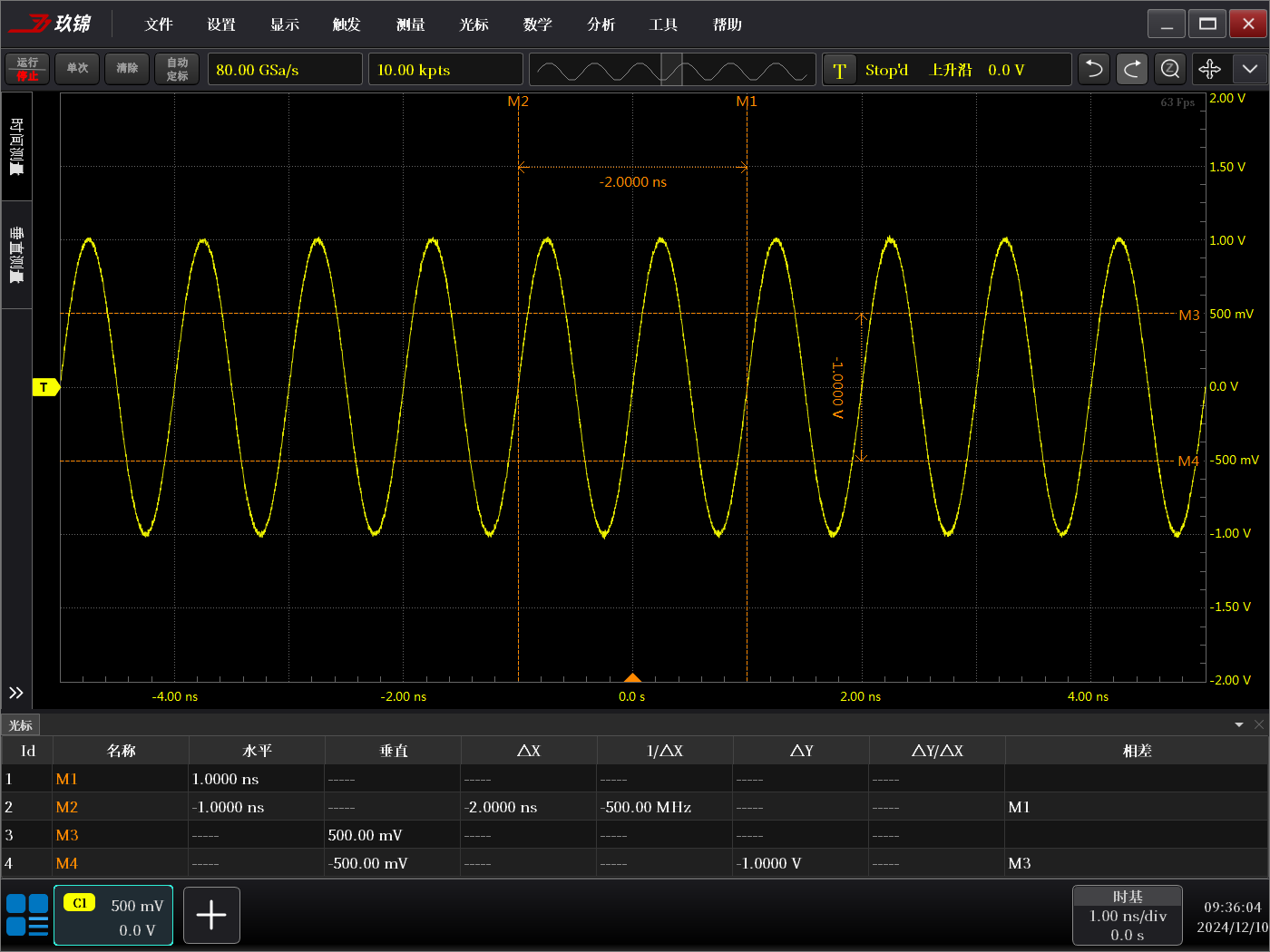

基础测量
支持自动测量，提供多种波形参数、支持同时显示多个测量项目的统计分析；支持自动光标跟踪指示；极大地提高了波形测量的精确度。

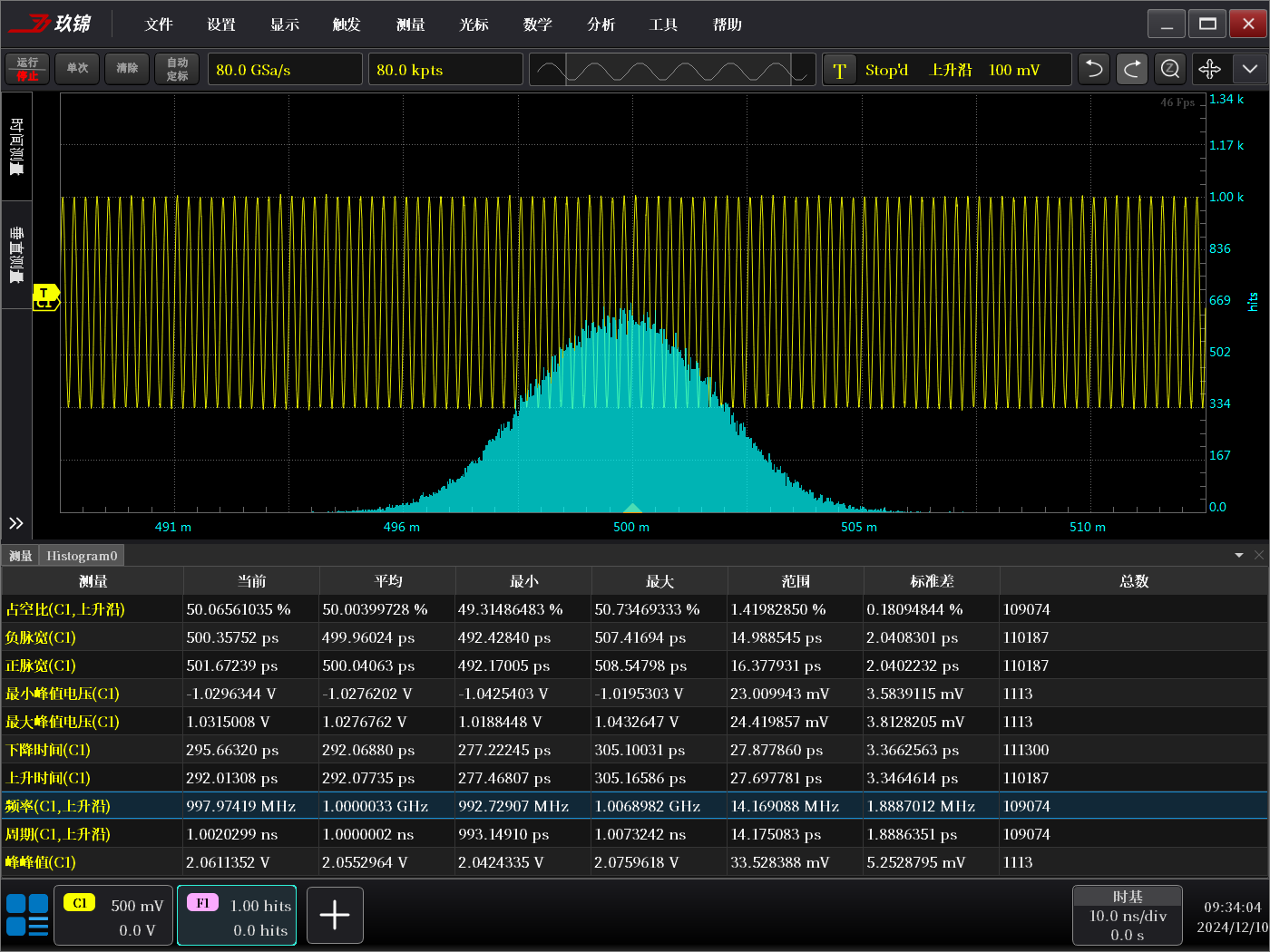

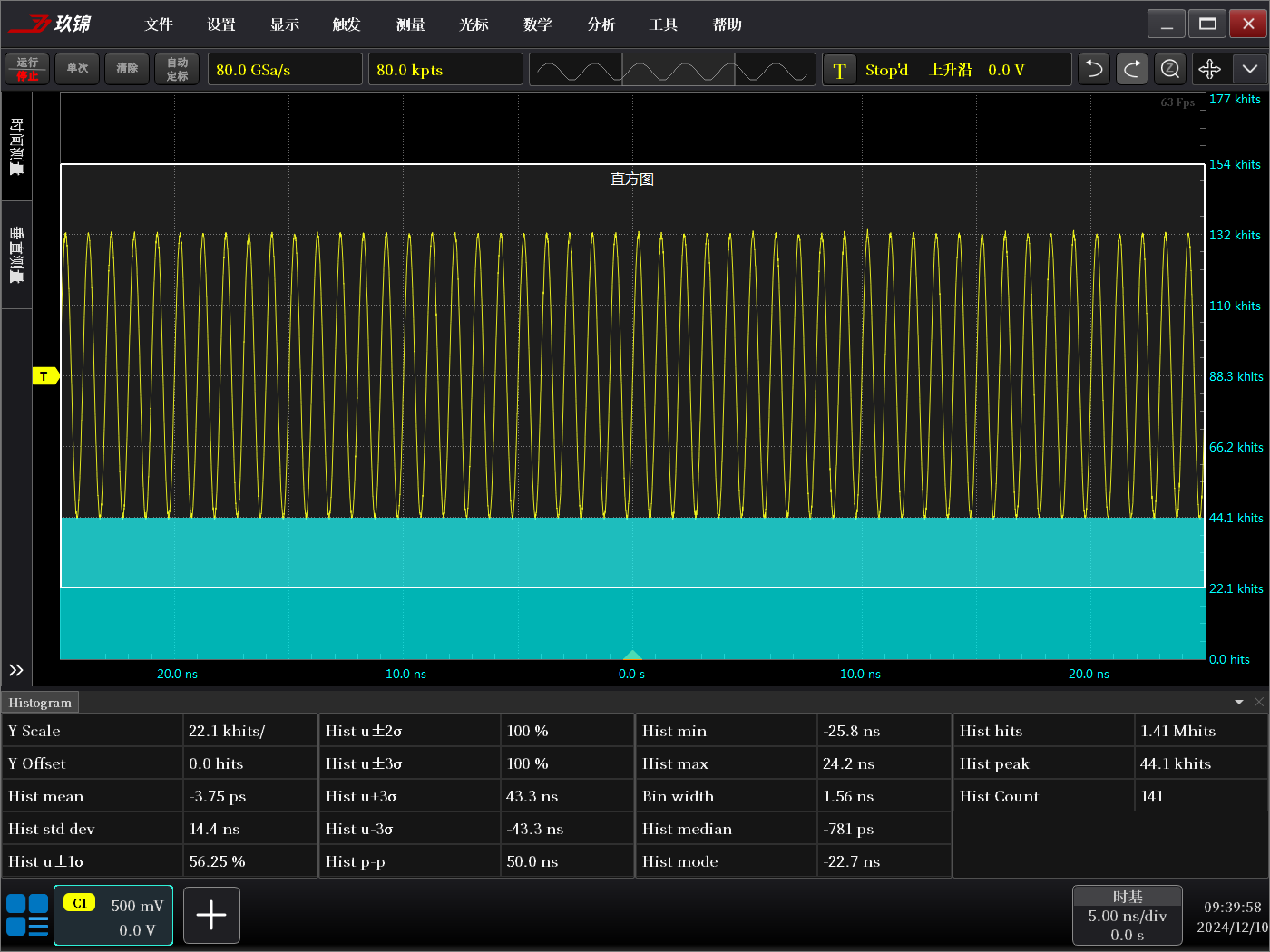

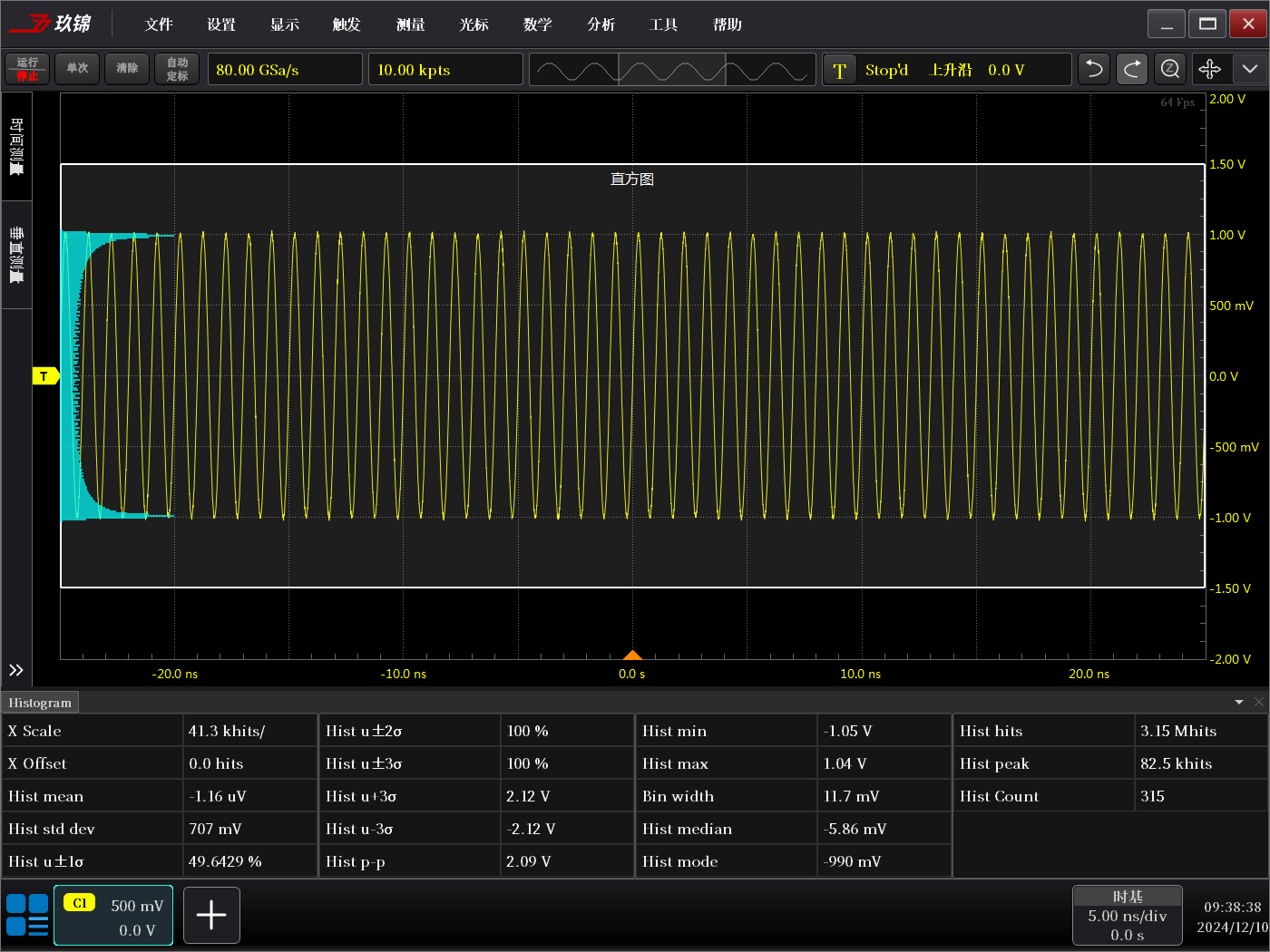

直方图分析
支持直方图分析功能、对参数的测量数据进行统计处理，以直方图的形式呈现，帮助用户观察长时间内参数测量结果的分析，更快地发现信号的潜在异常。

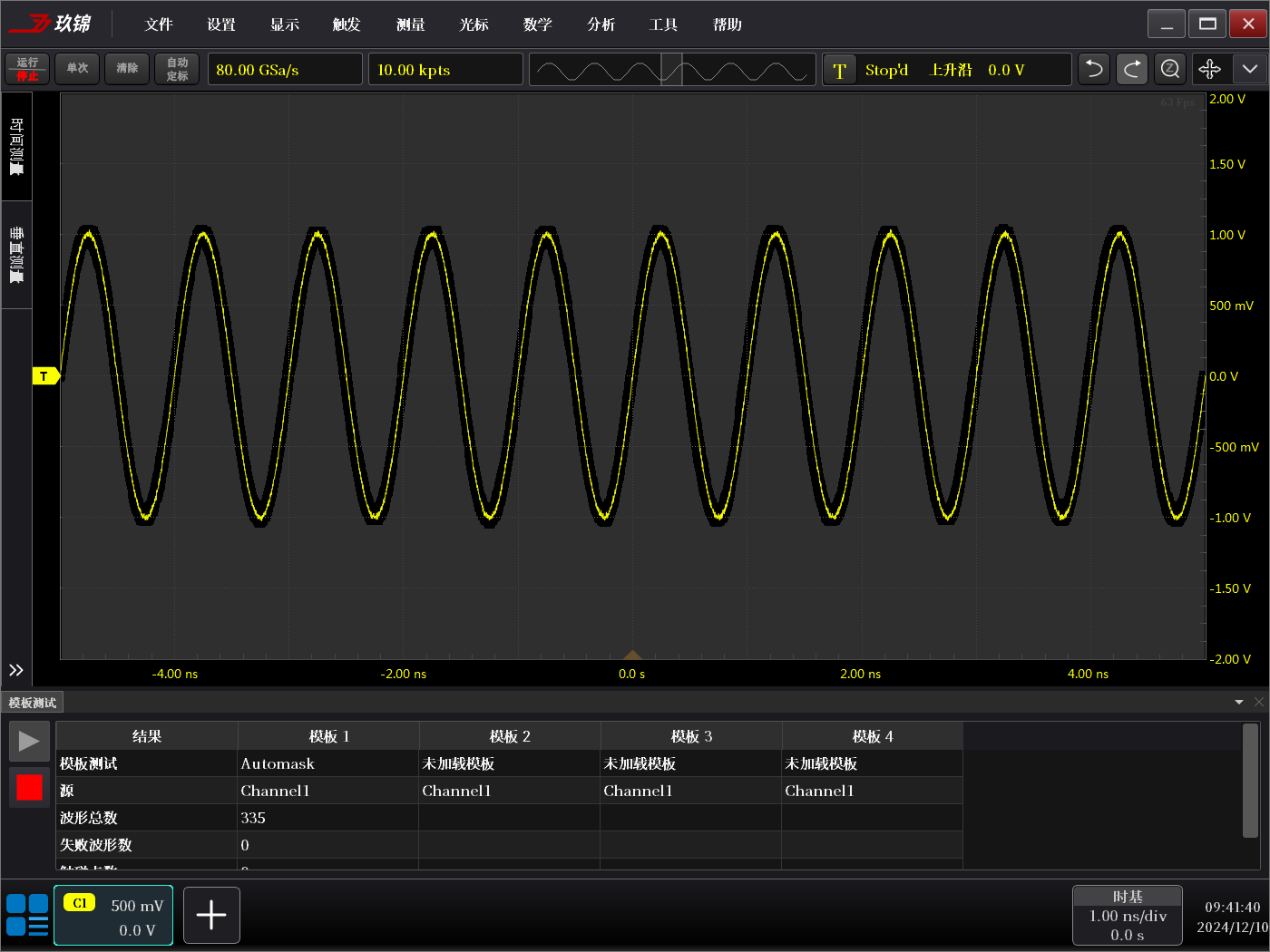

通过性测试
支持硬件Pass/Fail测试，可应用于信号的长期检测、设计期间的信号监测和生产线上的测试。 用户通过“标准”设定测试规则，将被测信号和“标准”波形进行对比，显示测试结果的统计信息。

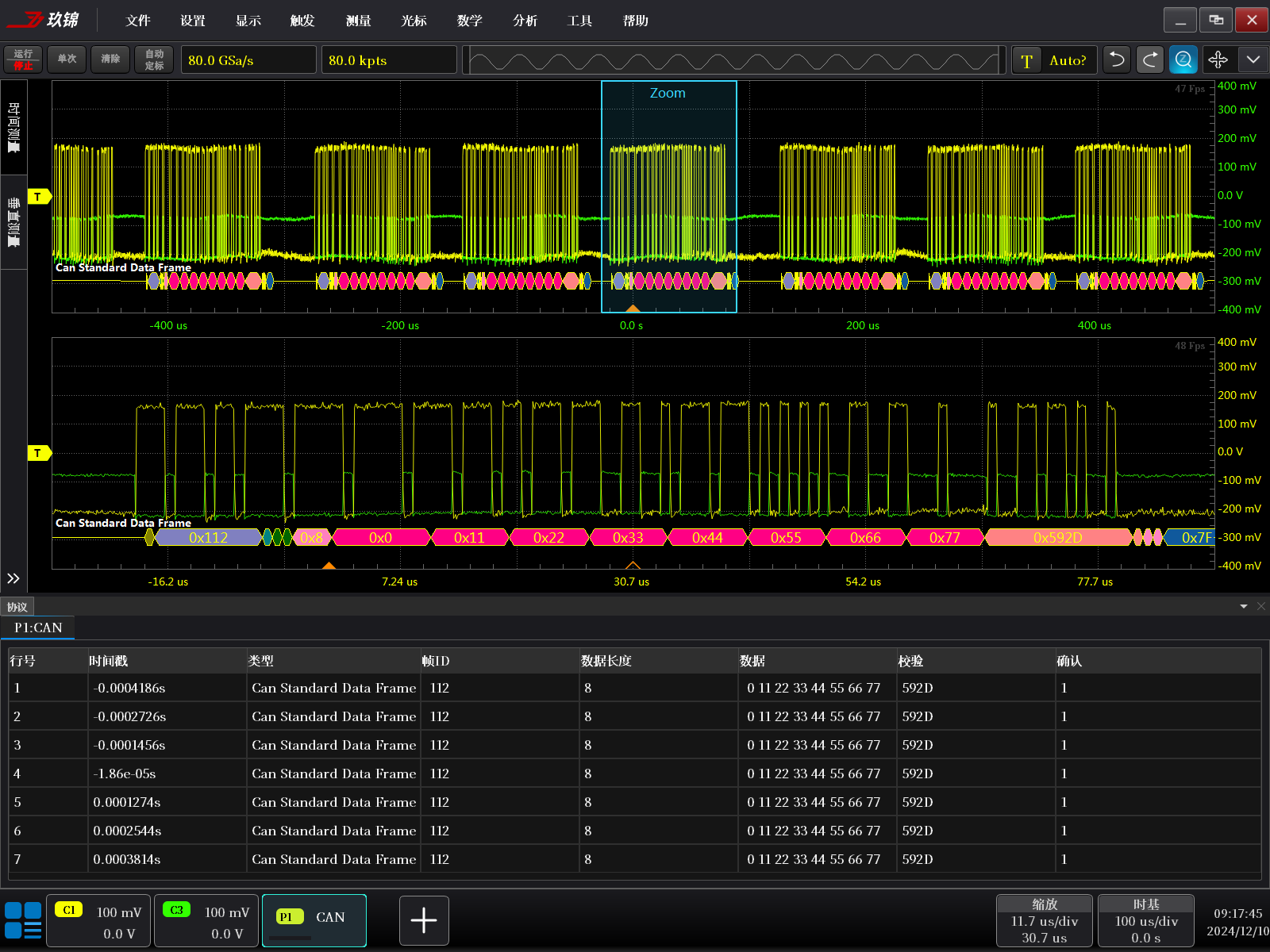

多种触发及协议解码功能
支持边沿触发、脉宽触发、斜率触发、总线触发等丰富的触发类型、可以帮助工程师快速捕获并隔离出关注的信号。具有丰富串行协议解码，包括I²C、SPI、CAN、LIN、FlexRay、USB、RS-232/422/485/UART、MIL-STD-1553B、PCIe。

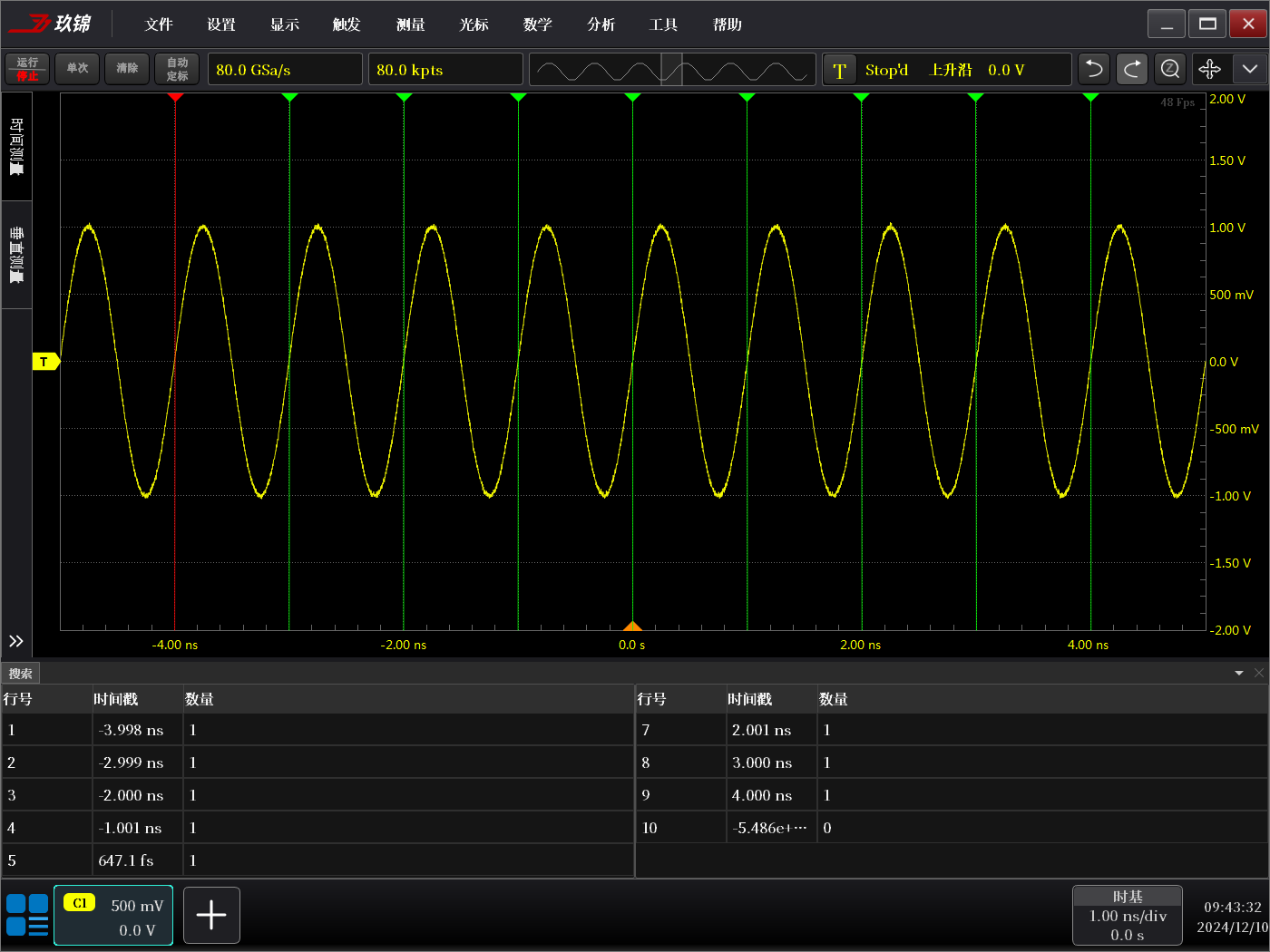

搜索功能
帮助用户快速地从捕获的复杂信号中找到特定的事件并进行标记，波形搜索可以设定搜索条件，包括：边沿、脉宽、总线、斜率等。

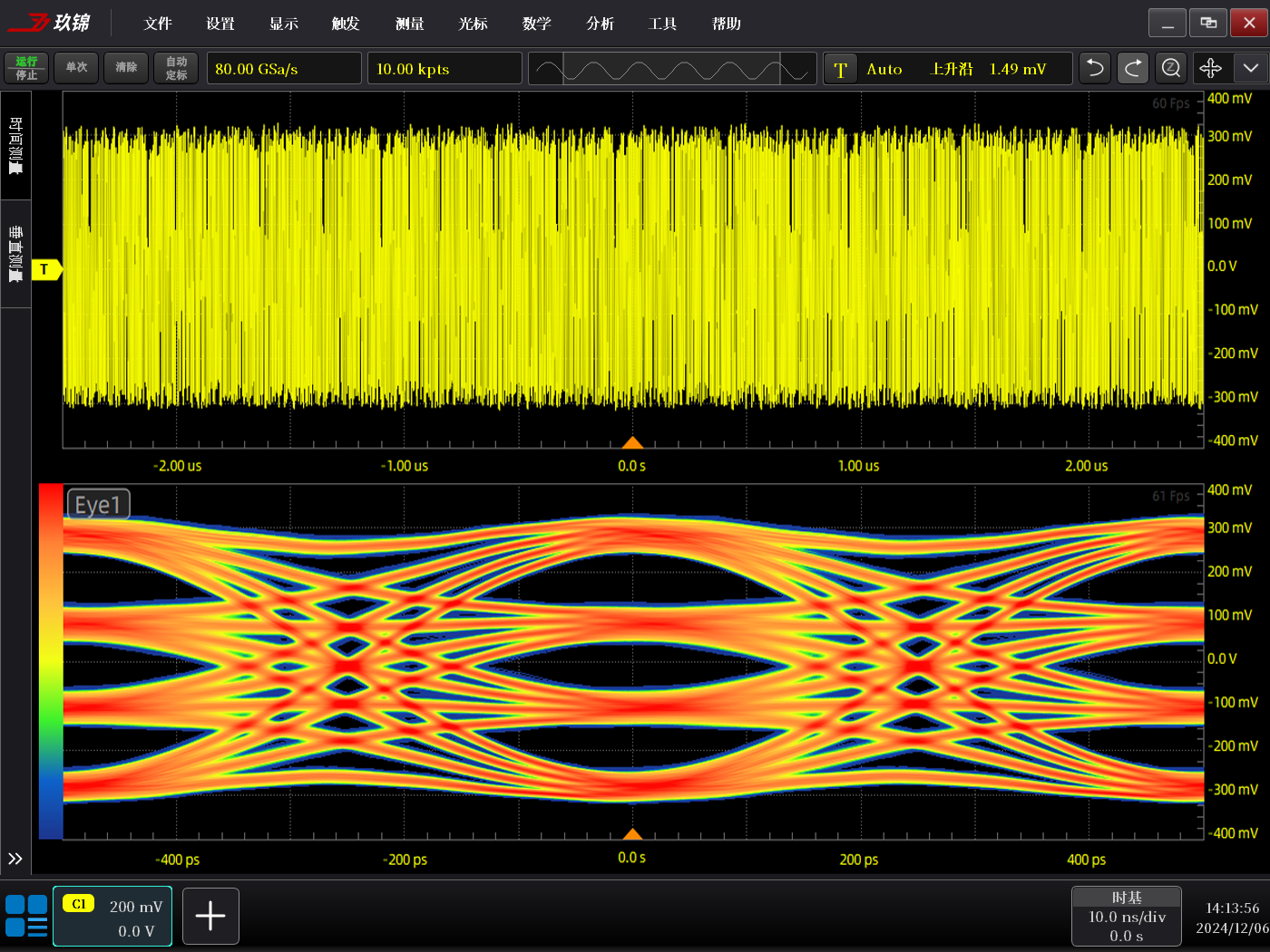

实时眼图分析及抖动测量
具有强大的眼图与抖动分析功能、对每次捕获的UI快速叠加显示，进行眼图参数测量，包括：眼高、眼宽、交叉等；支持多种时钟恢复方式，包括：常数时钟、一阶锁相环、二阶锁相环和外部时钟。
资源下载
• 详细指标：全部技术指标与测量能力已单独整理，详见 PDS6184A高速数字实时示波器 详细指标页
以上参数、功能与配图均取自玖锦官网该产品页公开资料。
onetest仪器资源库 · 玖锦 PDS6184A高速数字实时示波器
玖锦 JIUJIN · 成都玖锦科技有限公司
PDS6184A高速数字实时示波器 · 详细指标
18 GHz 带宽 · 80 GSa/s 采样率 · 4 模拟通道 / 2 Gpts 存储 / 15 英寸触摸屏
产品简介
PDS6184A高速数字实时示波器 是成都玖锦科技有限公司的数字示波器，频率覆盖 最大带宽：18 GHz 最高采样率：80 GSa/s。 最大带宽：18 GHz 最高采样率：80 GSa/s；最大带宽：18GHz。
官方定位：作为玖锦的数字示波器产品，PDS6184A 以 最大带宽：18 GHz 最高采样率：80 GSa/s 的频率覆盖与 基础测量、直方图分析、通过性测试 等测量能力面向高速接口/总线、航空航天、雷达等应用场景。
关键指标
• 最大带宽：18 GHz 最高采样率：80 GSa/s
• 最大带宽：18GHz
• 最高采样率：80GSa/s
• 模拟通道数：4
• 存储深度：2Gpts/ch
• 独立波形运算与自动测量：多种自动测量、数学运算、FFT等功能
• 具备实时眼图测试、抖动分析等高级分析功能
• 电容触摸屏：15英寸彩色液晶屏，256级波形灰度显示，能快速实现波形和菜单操作
• 可通过LAN接口控制仪器
• 远程控制指令兼容主流同类设备
测量能力与工作模式
基础测量
支持自动测量，提供多种波形参数、支持同时显示多个测量项目的统计分析；支持自动光标跟踪指示；极大地提高了波形测量的精确度。
直方图分析
支持直方图分析功能、对参数的测量数据进行统计处理，以直方图的形式呈现，帮助用户观察长时间内参数测量结果的分析，更快地发现信号的潜在异常。
通过性测试
支持硬件Pass/Fail测试，可应用于信号的长期检测、设计期间的信号监测和生产线上的测试。 用户通过“标准”设定测试规则，将被测信号和“标准”波形进行对比，显示测试结果的统计信息。
多种触发及协议解码功能
支持边沿触发、脉宽触发、斜率触发、总线触发等丰富的触发类型、可以帮助工程师快速捕获并隔离出关注的信号。具有丰富串行协议解码，包括I²C、SPI、CAN、LIN、FlexRay、USB、RS-232/422/485/UART、MIL-STD-1553B、PCIe。
搜索功能
帮助用户快速地从捕获的复杂信号中找到特定的事件并进行标记，波形搜索可以设定搜索条件，包括：边沿、脉宽、总线、斜率等。
实时眼图分析及抖动测量
具有强大的眼图与抖动分析功能、对每次捕获的UI快速叠加显示，进行眼图参数测量，包括：眼高、眼宽、交叉等；支持多种时钟恢复方式，包括：常数时钟、一阶锁相环、二阶锁相环和外部时钟。
说明
以上指标与测量能力摘自 玖锦官网 PDS6184A 产品页；该产品官方未提供独立规格书下载，若与随箱文件不一致，以随箱文件为准。
