PDRO50/57L 1GHz至16/44GHz低噪声频率源|西蒙电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
频率范围： 1GHz至16/44GHz
输出功率（dBm） ≥10
-154dBc/Hz@10KHz 1GHz
-120dBc/Hz@10KHz 44GHz
可以输出小数频率
型号 | PDRO50L | PDRO57L |
输出频率范围（GHz） | 1~16 | 1~44 |
输出功率（dBm） | ≥10 | ≥10 |
输入参考频率/相噪 | 100MHz/-170dBc/Hz@1KHz | |
参考信号输入功率（dBm） | ≥+10 | |
系统相位噪声基底 | -140dBc/Hz@100Hz | |
-170dBc/Hz@1KHz | ||
-180dBc/Hz@10KHz | ||
-180dBc/Hz@100KHz | ||
相位噪声 | 见下表 | |
杂散抑制（dBc）★ | ≥70 | |
谐波抑制（dBc） | ≥20 | |
功耗（V/mA） | ≤+12/400（输出功率为≥10 dBm） | |
锁定指示 | 锁定时，输出 TTL 高电平 | |
工作温度(℃) | -40~+70 | |
储存温度(℃) | -55~+85 | |
外形尺寸（mm） | 50.8×47.8×15.7 | 57. 2×57.2×15.7 |

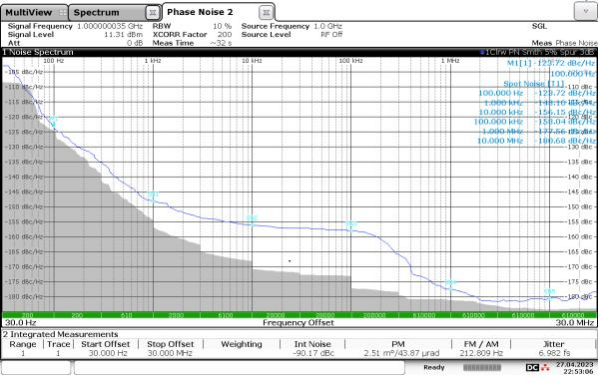

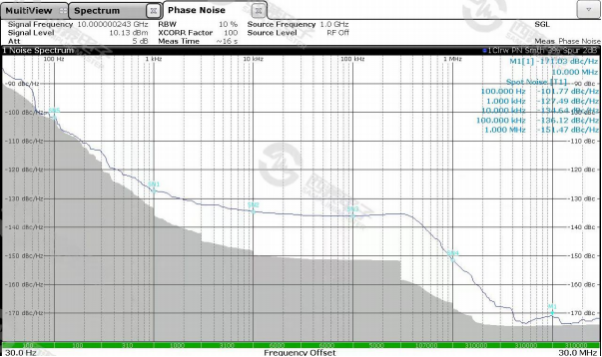

频率 | 1 | 5 | 10 | 20 | 44 |
dBc/Hz@100Hz | -120 | -105 | -99 | -93 | -86 |
dBc/Hz@1KHz | -145 | -131 | -125 | -119 | -112 |
dBc/Hz@10KHz | -154 | -138 | -132 | -126 | -120 |
dBc/Hz@100KHz | -156 | -139 | -134 | -128 | -122 |
dBc/Hz@1MHz | -174 | -156 | -148 | -142 | -136 |
★备注：输出频率为 16~44GHz 时，1/2 谐波≥60dBc | |||||
型号选择
产品订货编号 PDROXX - XXXX-100 - E/I- 10 ① ② ③ ④ ⑤ | 编号 | |||
① | 型号 | 体积 | 频率范围 | |
PDRO50L | 50.8*47.8*15.7 | 1~16 GHz | ||
PDRO57L | 57.2*57.2*15.7 | 1~44 GHz | ||
② | 代表 PDRO 输出频率 | |||
输入参考整数倍 | ||||
③ | 代表 PDRO 输入参考频率 | |||
参考频率选择：80MHz/100MHz/120MHz | ||||
④ | 代表 PDRO 内外参考 | |||
E:代表为外参考输入/I：代表为内参考 | ||||
⑤ | 代表 PDRO 输出功率 | |||
输出功率选择范围：10dBm | ||||
外形尺寸

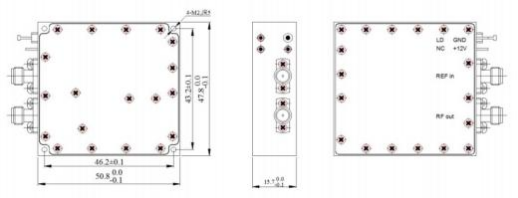

PDRO50L |
|

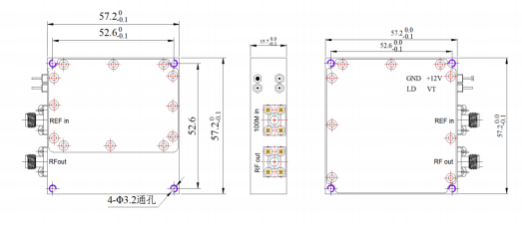

PDRO57L |
|
