WPFS 9.6/10/12/17GHz超低相噪超低抖动微波参考源|威频科技 (在产)

频率：9.6/10/12/17GHz

相位噪声：-138 dBc/Hz @10kHz

抖动 5fs

输出功率≥10dBm

参考价格：

厂家：威频科技|成都威频科技有限公司（收录2个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

低相噪频率综合器系列产品用以产生一个或一系列低相位噪声的微波信号频率，该产品分为微波参考源和宽带频率合成器两类，微波参考源产品输出高性能微波点频信号；宽带频率合成器产品输出高性能宽带微波信号。微波参考源系列产品拥有极佳的相位噪声能力、极低的杂散和谐波电平，是一款理想的高频参考源。宽带频率合成器产品在保证极佳的相位噪声和杂散电平指标条件下，同时拥有连续扫频、精密相位控制等高性能指标。

微波参考源选型列表

型号	频率范围 (GHz)	输出功率 (dB)	杂散抑制 (dB)	相位噪声 (dBc/Hz) @100kHz@10MHz	相位噪声 (dBc/Hz) @1kHz@100kHz	抖动 (30Hz-30MHz) (fs)	产品规格书下载
WPFS-D09600L1	9.6	≥10	≥100	≤-138	≤-170	≤5	规格书下载
WPFS-D10000L1	10	≥10	≥110	≤-140	≤-170	≤5	规格书下载
WPFS-D12000L1	12	≥10	≥100	≤-138	≤-170	≤8	规格书下载
WPFS-D17000L1	17	≥10	≥95	≤-135	≤-166	≤10	规格书下载

应用介绍

现代微波技术、5G通信、量子计算等高新技术领域，对频率综合器的性能提出了更高的标准和要求。需要信号具有更高的频率稳定性和更好的频谱纯度。这款优异的微波频率参考源，非常适用于微弱信号探测、高端ADC/DAC时钟参考、雷达、量子计算、发射机EVM测试、高端电子测量仪表等应用场景。可为以上场景提供理想信号基准源，为用户在产品研发中提供更高的测试准确性和可信度，以及产品竞争力。

技术介绍

该系列产品采用自研振荡器芯片，将介质振荡器(DRO)优异的远端相位噪声发挥出来，具备高性能同时，显著降低了高端振荡器成本。采用新一代数模混合频率合成设计方案，可确保频率合成过程中不受器件噪底和分频比限制，使得频率合成输出具有优秀的相位噪声和噪底电平指标。此外，利用自动化的电路设计技术，确保产品具有更低的杂散泄露和产品的一致性。

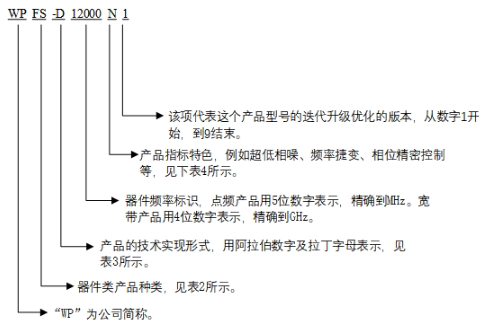

命名规则及含义

器件产品的型号由生产公司+产品种类+产品技术实现形式+器件频率指标+特色产品版本，共6部分组成，具体规则如下所示：

WP ES D 12000 N 1

产品种类表

序号	代号	产品种类
1	LO	振荡器
2	MA	机械衰减器
3	DC	高方向性定向耦合器
4	BF	宽带调谐滤波器(YTF)
5	FS	低相噪频率综合器
6	BR	宽带调谐带阻滤波器 (YTR)
7	MX	高线性混频器
8	SW	高速开关
9	FD	倍频器
10	FN	分频器
11	HB	电桥(Hbrid)
12	BL	巴伦(Baluns)

产品技术实现形式编码

序号	代号	产品种类	技术实现形式编码	含义
1	FS	低相噪频率综合器	D	点频产品
1	FS	低相噪频率综合器	B	一般宽带产品
1	FS	低相噪频率综合器	Y	YTO振荡器方案产品

产品指标特色

序号	代号	产品种类	指标特色	含义
1	FS	低相噪频率综合器	N	标准产品
1	FS	低相噪频率综合器	L	超低相噪高性能产品
1	FS	低相噪频率综合器	W	超低杂散产品
1	FS	低相噪频率综合器	H	频率捷变产品
1	FS	低相噪频率综合器	B	相位精密控制产品
1	FS	低相噪频率综合器	C	定制产品

关键词:

微波参考源选型列表

型号	频率范围 (GHz)	输出功率 (dB)	杂散抑制 (dB)	相位噪声 (dBc/Hz) @100kHz@10MHz	相位噪声 (dBc/Hz) @1kHz@100kHz	抖动 (30Hz-30MHz) (fs)	产品规格书下载
WPFS-D09600L1	9.6	≥10	≥100	≤-138	≤-170	≤5	规格书下载
WPFS-D10000L1	10	≥10	≥110	≤-140	≤-170	≤5	规格书下载
WPFS-D12000L1	12	≥10	≥100	≤-138	≤-170	≤8	规格书下载
WPFS-D17000L1	17	≥10	≥95	≤-135	≤-166	≤10	规格书下载
