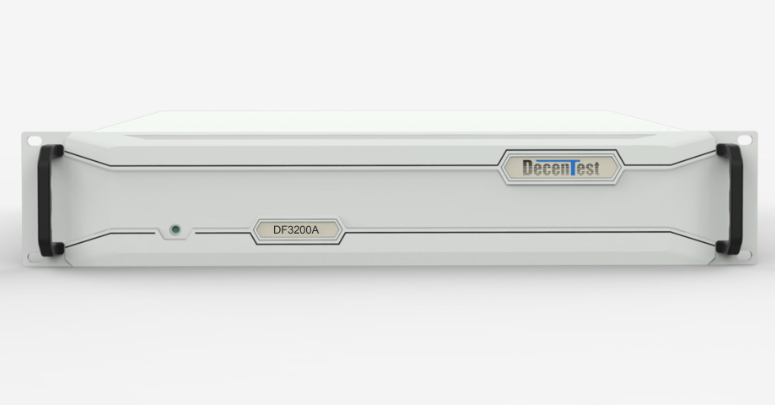

DF3200A 20MHz至8GHz 双通道测向接收机测向带宽40MHz|德辰科技

频率范围 20MHz～8GHz频率稳定度 ≤1×10-7测向体制双通道相关干涉仪测向带宽 40MHz三阶截获点 ≥10dBm（低失真模式）二阶截获点 ≥50dBm（低失真模式）相位噪声 ≤-105dBc/Hz@10kHz（f=1GHz）

R5509 20 MHz 至 520 MHzVHF测向接收机|IZT

精确的VHF无线电测向仪同时处理超过 35 个通道具有 10 个相干接收通道频率范围 20 MHz 至 520 MHz坚固的设计：在结冰条件下的风速高达 200 公里/小时非常适合空中交通管制（ATC）应用

同厂商产品

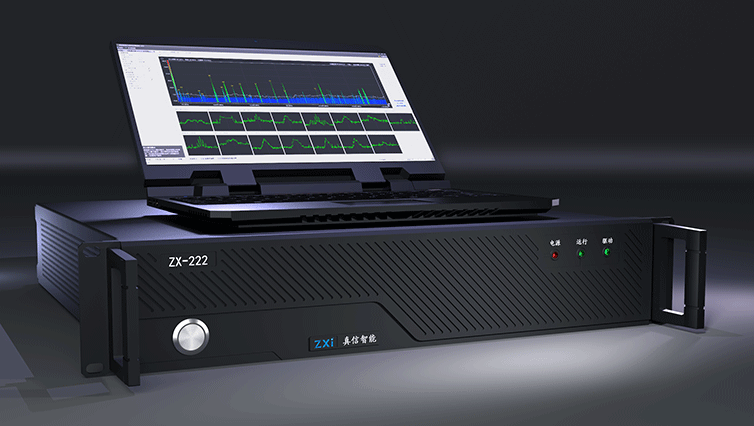

ZX-222系列 20MHz至3.6/8/18GHz高端监测接收机 40/80/160MHz带宽|真信智能

工作频率范围：20MHz~3.6/8/18GHz ；最大中频带宽：40MHz/80MHz/160MHz可选卓越的射频性能：IP2≥65dBm，IP3≥22dBm极低的相位噪声：≤-120dBc/Hz@10kHz（20MHz~8GHz）; ≤-100dBc/Hz@10kHz（8GHz~18GHz）极快的全景扫描速度： 600GHz/s（RBW=25kHz，80MHz中频）；1000GHz/s（RBW=25kHz，160MHz中频）宽带多信道测量分析及解调监听：实时分析监听32/48/64路窄带信道（BW≤300kHz），同时显示宽带频谱32/48/64路窄带信号频谱与ITU测量信息。中频连续 IQ 流盘及测量分析：最大支持80MHz带宽内IQ数据实时连续存储，支持事后带内任意时域和频域的信号重现、模式识别、信号解调分析及监听。数字对讲信号解码：支持DMR/dPMR/PDT/NXDN/TETRA数字对讲信号解码BSID解码：支持2/3/4G基站信号解调解码，输出基站类型、频率、网络码、区域码等信息调制模式识别：可识别AM,FM,CW,2/4FSK,MSK,GMSK,BPSK,QPSK,OQPSK,π/4-QPSK,8PSK,ASK,16QAM等信号数字信号解调：可解调ASK,2FSK,4FSK,8FSK,16FSK,BPSK,QPSK,8PSK,16PSK等数字信号跳频信号捕获：7500跳/S（跨距40MHz），1000跳/S（跨距200MHz）数字荧光谱功能：最大带宽不低于最大中频带宽多任务/多用户监测、测量功能：支持连续数字 IQ 输出：带宽（600Hz-5MHz）不少于30种（千兆网）国际通用的控制接口：LAN 接口，控制协议 SCPI，支持二次开发

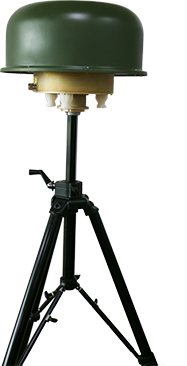

ZX-微波测向系统20MHz至8GHz 80MHz带宽|真信智能

测向体制：比幅、比相测向高测向精度: 3000-8000MHz≤2° RMS (标准场地无反射)高测向灵敏度: 3000-8000MHz≤25dBuV/m (标准场地无反射)最小测向驻留时间 :≤1ms支持宽带FFT测向:最大带宽80MHz，分辨率: 3.125/6.25/12.5/25/50/100kHz。支持扫描测向，扫描测向速度:≥2GHz/S (RBW=25kHz)支持测向多任务、多用户

DF3/5/7系列 30MHz至3GHz单/双通道超短波监测测向系统 40/80MHz带宽|真信智能 (在产)

测向体制：双通道数字式相关干涉仪体制。支持双极化、大孔径测向

高测向精度: 30-3000MHz≤1. 5° RMS (标准场地无反射)

高测向灵敏度: 30-3000MHz≤1~15uV/m (标准场地无反射)

由于测向体制为相关干涉仪，因此系统具有较强抗干扰能力和抗多径效应，特别适合在复杂城市环境下应用

最小测向驻留时间短(单通道) : ≤1ms

支持宽带FFT测向:最大带宽40MHz，分辨率: 3. 125/6.25/12.5/25/50/100kHz。

支持扫描测向，扫描测向速度:≥2GHz/S (RBW=25kHz)

支持测向多任务、多用户

参考价格：

厂家：真信智能|成都真信智能科技有限公司（收录8个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

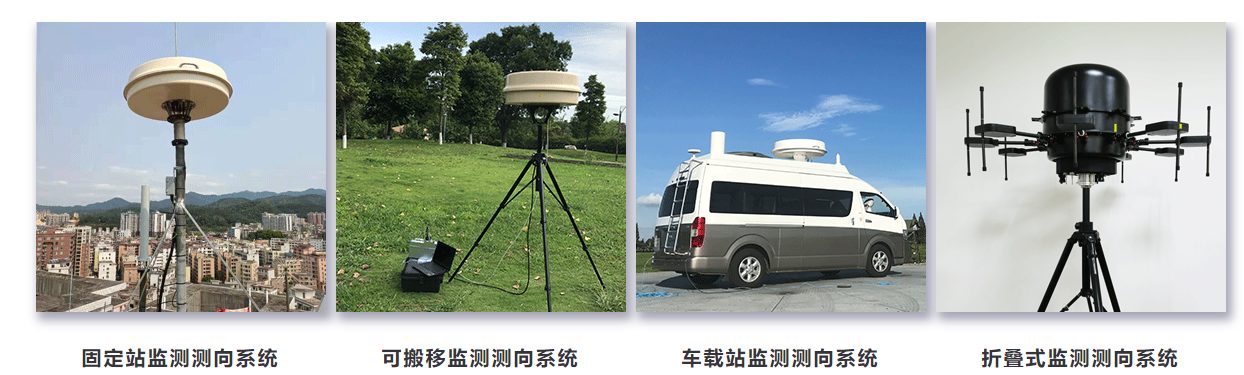

超短波监测测向系统,采用相关干涉仪测向体制，分为单通道测向系统和双通道测向系统。如上图所示：超短波监测测向系统根据不同实际应用场景可分为固定站监测测向系统、可搬移监测测向系统、车载站监测测向系统和折叠式监测测向系统。超短波监测测向系列产品不但适用于民用无线电频谱监测管理领域，同时也可用广播电视、军事无线电侦察定位领域。主要用于无线电干扰源的查找与测向定位、黑广播的查找与测向定位、军用无线电台的测向与定位等场景。

单通道系列产品是采用单通道相关干涉仪测向体制，实现无线电监测、测向一体化的成熟产品。按产品监测性能等级分类，可分为低端普通型(DF-310) 、中端高性能型(DF-510) 、高端先进型(DF-710)一体化监测、测向产品。

双通道系列产品是采用双通道相关干涉仪测向体制，实现无线电监测、测向一体化的成熟产品。按产品监测性能等级分类，可分为低端普通型(DF-320) 、中端高性能型(DF-520) 、高端先进型(DF-720)一体化监测、测向产品。

单通道系列技术特点

测向体制：单通道数字式相关干涉仪体制。支持双极化、大孔径测向
高测向精度: 30-3000MHz≤2° RMS (标准场地无反射)
高测向灵敏度: 30-3000MHz≤1~20uV/m (标准场地无反射)
由于测向体制为相关干涉仪，因此系统具有较强抗干扰能力和抗多径效应，特别适合在复杂城市环境下应用
最小测向驻留时间短(单通道) : ≤15ms
支持宽带FFT测向:最大带宽40MHz，分辨率: 3. 125/6.25/12.5/25/50/100kHz。
支持扫描测向，扫描测向速度:≥1GHz/S (RBW=25kHz)
支持测向多任务、多用户

☆ 双通道系列技术特点

测向体制：双通道数字式相关干涉仪体制。支持双极化、大孔径测向
高测向精度: 30-3000MHz≤1. 5° RMS (标准场地无反射)
高测向灵敏度: 30-3000MHz≤1~15uV/m (标准场地无反射)
由于测向体制为相关干涉仪，因此系统具有较强抗干扰能力和抗多径效应，特别适合在复杂城市环境下应用
最小测向驻留时间短(单通道) : ≤1ms
支持宽带FFT测向:最大带宽40MHz，分辨率: 3. 125/6.25/12.5/25/50/100kHz。
支持扫描测向，扫描测向速度:≥2GHz/S (RBW=25kHz)
支持测向多任务、多用户

☆ 单通道监测测向系列产品技术指标

设备型号：	DF-310	DF-510	DF-710
系统监测指标：	同ZX-208监测接收机	同ZX-209监测接收机	同ZX-220监测接收机
测向工作频率：	30-3000MHz	30-3000MHz	30-3000MHz
测向体制：	单信道相关干涉仪	单信道相关干涉仪	单信道相关干涉仪
极化方式：	垂直/水平双极化	垂直/水平双极化	垂直/水平双极化
天线阵孔径：	固定站：110cm 车载站：90cm/120cm可选搬移站：80cm 折叠式展开：120cm	固定站：110cm 车载站：90cm/120cm可选搬移站：80cm 折叠式展开：120cm	固定站：110cm 车载站：90cm/120cm可选搬移站：80cm 折叠式展开：120cm
测向准确度：	垂直极化：30~3000MHz≤2° 水平极化：40~1300MHz≤2°	垂直极化：30~3000MHz≤2° 水平极化：40~1300MHz≤2°	垂直极化：30~3000MHz≤2° 水平极化：40~1300MHz≤2°
测向灵敏度：	30~3000MHz：≤25dBuV/m	30~3000MHz：≤20dBuV/m	30~3000MHz：≤20dBuV/m
测向带宽：	1KHz~40MHz,不少于35种	1KHz~40MHz,不少于35种	1KHz~40/80MHz,不少于35种
最小测向驻留时间：	15ms	15ms	15ms
测向抗扰度：	带内3dB,带外≥60dB	带内3dB,带外≥60dB	带内3dB,带外≥60dB
宽带FFT测向：	最大带宽40MHz	最大带宽40MHz	最大带宽40MHz/80MHz
FFT测向扫描速度：	≥0.5GHz/s(RBW=25KHz)	≥1GHz/s(RBW=25KHz)	≥2GHz/s(RBW=25KHz)
频率表测向：	支持	支持	支持
多任务多用户：	支持	支持	支持
控制接口：	LAN	LAN	LAN
控制协议：	SCPI	SCPI	SCPI
控制终端：	Windows平台/平板	Windows平台/平板	Windows平台/平板
工作温度：	室内：-10℃~+50℃ 室外：-40℃~+55℃	室内：-10℃~+50℃ 室外：-40℃~+55℃	室内：-10℃~+50℃ 室外：-40℃~+55℃
工作湿度：	＜90%，无结霜	＜90%，无结霜	＜90%，无结霜
供电：	AC 220V/50Hz	AC 220V/50Hz	AC 220V/50Hz
主机尺寸：	2U标准机箱	2U标准机箱	2U标准机箱
天线阵重量：	固定站：25kg 车载站：20kg 搬移站：12kg	固定站：25kg 车载站：20kg 搬移站：12kg	固定站：25kg 车载站：20kg 搬移站：12kg
系统功耗：	≤80W	≤100W	≤120W

双通道监测测向系列产品技术指标

设备型号：	DF-320	DF-520	DF-720
系统监测指标：	同ZX-208监测接收机	同ZX-209监测接收机	同ZX-220监测接收机
测向工作频率：	30-3000MHz	30-3000MHz	30-3000MHz
测向体制：	双信道相关干涉仪	双信道相关干涉仪	双信道相关干涉仪
极化方式：	垂直/水平双极化	垂直/水平双极化	垂直/水平双极化
天线阵孔径：	固定站：110cm 车载站：90cm/120cm可选搬移站：80cm 折叠式展开：120cm	固定站：110cm 车载站：90cm/120cm可选搬移站：80cm 折叠式展开：120cm	固定站：110cm 车载站：90cm/120cm可选搬移站：80cm 折叠式展开：120cm
测向准确度：	垂直极化：30~3000MHz≤2° 水平极化：40~1300MHz≤2°	垂直极化：30~3000MHz≤1.5° 水平极化：40~1300MHz≤1.5°	垂直极化：30~3000MHz≤1.5° 水平极化：40~1300MHz≤1.5°
测向灵敏度：	30~3000MHz：≤25dBuV/m	30~3000MHz：≤20dBuV/m	30~3000MHz：≤20dBuV/m
测向带宽：	1KHz~40MHz,不少于30种	1KHz~40MHz,不少于30种	1KHz~40/80MHz,不少于35种
最小测向驻留时间：	≤1ms	≤1ms	≤1ms
测向抗扰度：	带内3dB,带外≥60dB	带内3dB,带外≥60dB	带内3dB,带外≥60dB
宽带FFT测向：	最大带宽40MHz	最大带宽40MHz	最大带宽40MHz/80MHz
FFT测向扫描速度：	≥1GHz/s(RBW=25KHz)	≥1GHz/s(RBW=25KHz)	≥2GHz/s(RBW=25KHz)
频率表测向：	支持	支持	支持
多任务多用户：	支持	支持	支持
控制接口：	LAN	LAN	LAN
控制协议：	SCPI	SCPI	SCPI
控制终端：	Windows平台/平板	Windows平台/平板	Windows平台/平板
工作温度：	室内：-10℃~+50℃ 室外：-40℃~+55℃	室内：-10℃~+50℃ 室外：-40℃~+55℃	室内：-10℃~+50℃ 室外：-40℃~+55℃
工作湿度：	＜90%，无结霜	＜90%，无结霜	＜90%，无结霜
供电：	AC 220V/50Hz	AC 220V/50Hz	AC 220V/50Hz
主机尺寸：	2U标准机箱	3U标准机箱	3U标准机箱
天线阵重量：	固定站：25kg 车载站：22kg	固定站：25kg 车载站：22kg	固定站：25kg 车载站：22kg
系统功耗：	≤100W	≤120W	≤150W
