MM320 75MHz至6GHz高达32收32发大规模MIMO调制解调平台 200MHz带宽|定为电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
大规模MIMO调制解调平台是定为电子推出的一款宽频段、大带宽、多通道全同步的可编程软件无线电系统，整机形态为标准6U 6槽位ATCA机箱，单机最大支持32*32MIMO。
平台以4片Virtex-7系列 FPGA为信号处理单元，以ZYNQ 7000为控制核心，对外提供2路网口，20路QSPF+光口，可为大规模MIMO信号处理提供海量计算资源和传输通道。射频部分采用8片4发4收射频芯片ADRV9026，覆盖频段75MHz~6GHz，带宽200MHz，支持多通道幅度和相位一致性校准，校准后相位一致性小于3°，幅度一致性小于1dB。
由于平台具备出色的处理和扩展能力，可广泛用于大规模MIMO原型、多通道侦查定位测向、多通道射频记录回放、相控阵雷达、宽带多通道信道模拟器等场
关键指标
(1) 支持射频频段75MHz ~ 6000MHz；
(2) 板载4片Virtex-7 690T FPGA片；
(3) 支持32通道发射32通道接收；
(4) 射频收发带宽：200MHz；
(5) 提供IQ数据流API函数，支持用户实时获取IQ数据;
(6) 支持最多20路40G光纤接口，传输速率800Gbps。

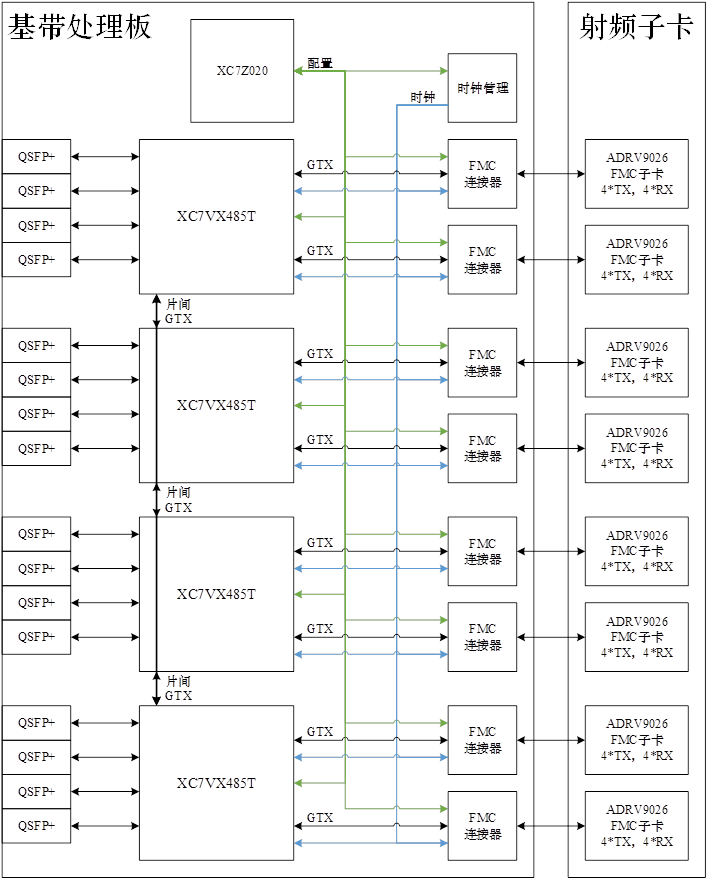

MM320逻辑结构如图所示：
MM320可应用多种场景：
(1) 大规模MIMO原型；
(2) 多通道侦查定位测向；
(3) 多通道射频记录回放；
(4) 相控阵雷达；
(5) 宽带多通道信道模拟器原型。
MM320设计参数：
（1）工作温度：0℃~55℃；
（2）湿度：2%～98%(25℃)；
（3）震动：符合GB233.10-95标准；
（4）冲击：符合GB233.10-95标准；
（5）气压：70kPa～106kPa。
