射频调谐范围：70 MHz 至 6GHz。集成 FPGA：配备 Xilinx Spartan 6 LX45T FPGA，具有 x1 PCIe 接口。射频收发器：最多 2 个接收通道（共用本振）；最多 1 个发射通道（发射和接收本振独立）。射频带宽：每个通道高达 50 MHz。外形尺寸：Mini PCIe 卡（30 mm x 51 mm x 5 mm）。功耗：典型使用情况下为 2.1W。

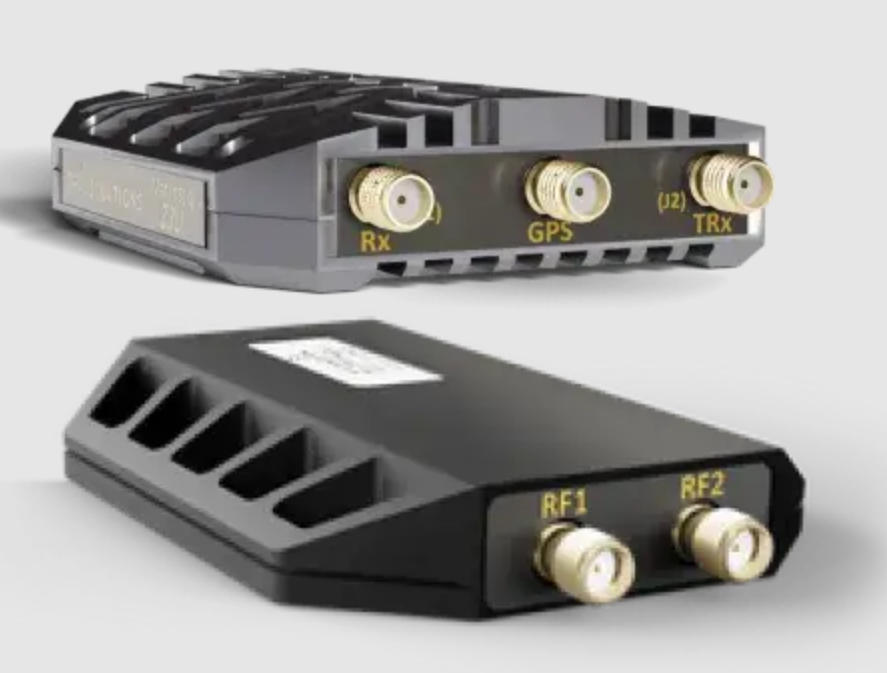

Matchstiq Z3u 45MHz至6GHz 2Rx或1Rx/1Tx通道可配置软件无线电模块 50MHz带宽|Epiq Solutions

45 MHz 至 6 GHz每通道高达 50 MHz支持 2 通道相位相干接收模式或 1 发射 + 1 接收独立模式AMD® Zynq® Ultrascale+ ZU3EG 片上系统2.64"×3.63"×0.81"USB 3.0 OTG 接口 + GPSDO典型使用情况下低于 6 W

SIDEKIQ™ M.2 70MHz至6GHz 2收2发相位相参软件无线电PCIe板卡 50MHz带宽|Epiq Solutions (在产)

调谐范围：70 MHz 至 6 GHz。

带宽：每个通道高达 50 MHz。

功耗：典型使用情况下低于 2W。

集成 FPGA：Xilinx Artix 7 XC7A50T FPGA，带有 x1 Gen2 PCIe 接口。

外形尺寸：M.2 卡，模块键 B + M，Socket 2（30 mm x 42 mm x 4 mm）。

I/O 接口：PCIe Gen2 x1（5 Gbps）+ USB 2.0。

接收器数量：最多 2 个。

发射器数量：最多 2 个。

参考价格：

厂家：Epiq Solutions （收录22个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SIDEKIQ™ M.2

SIDEKIQ™ M.2 系列软件定义无线电（SDR）旨在轻松集成到基于 M.2 卡的系统中，是一款具有突破性的小尺寸解决方案。该系列采用 Analog Devices AD9361 宽带收发器，支持 70 MHz 至 6 GHz 的调谐范围和可编程逻辑，能够将众多主机设备转变为射频处理的强大工具。

关键特性

射频调谐范围：70 MHz 至 6 GHz。
集成 FPGA：配备 Xilinx Artix 7 XC7A50T FPGA，具有 x1 Gen2 PCIe 接口。
射频带宽：每个通道高达 50 MHz。
外形尺寸：M.2（30 mm x 42 mm x 4 mm），模块键 B + M，Socket 2。
射频收发器数量：最多 2 个。
功耗：典型使用情况下为 2.5W。

优势

专为嵌入式应用设计：Sidekiq™系列小型软件定义无线电可安装在标准 Mini PCIe 和 M.2 插槽中，并通过 PCIe 接口进行配置，便于添加到许多现成的计算系统中。
广泛的软件支持：Sidekiq™平台开发套件（PDK）提供易于使用的接口，用于配置射频收发器以及在主机和 Sidekiq™之间传输数据，以支持低 SWaP（尺寸、重量和功耗）解决方案的开发。
超紧凑且功能强大：Sidekiq™ M.2 以极小的外形尺寸提供卓越的 SDR 功能，打破了常规。

关键规格

调谐范围：70 MHz 至 6 GHz。
带宽：每个通道高达 50 MHz。
功耗：典型使用情况下低于 2W。
集成 FPGA：Xilinx Artix 7 XC7A50T FPGA，带有 x1 Gen2 PCIe 接口。
外形尺寸：M.2 卡，模块键 B + M，Socket 2（30 mm x 42 mm x 4 mm）。
I/O 接口：PCIe Gen2 x1（5 Gbps）+ USB 2.0。
接收器数量：最多 2 个。
发射器数量：最多 2 个。

应用场景

适用于无人机系统（UAS）与自适应链路建立（ALE）有效载荷、频谱感知、可追溯性应用、嵌入式和小尺寸设备、背负式和下车作战设备等领域。

案例研究

以 Flying Fox® Enterprise 为例，其以 Sidekiq™模块为核心，重新定义了基于射频的安全性。通过检测和缓解设施内未经授权的无线传输，这种先进的解决方案增强了防护措施，有助于应对潜在威胁。

Sidekiq™ M.2 和 Mini PCIe：小型化、可量产模块中的宽带射频收发器与 FPGA

小型软件定义无线电，适用于对尺寸有严格要求的场景

Sidekiq M.2 和 Mini PCIe 卡为关键任务应用添加射频功能减轻了负担。这些可嵌入式的软件定义无线电（SDR）收发器解决方案，可集成到支持 M.2 或 Mini PCIe 卡外形规格的系统中。其射频调谐范围为 70 MHz 至 6 GHz，具备可编程逻辑，典型功耗为 2.1 瓦。只需添加 Sidekiq M.2 或 Mini PCIe 卡，数百万的主机设备（笔记本电脑、平板电脑、嵌入式计算机等）即可立即转变为强大的射频处理设备，适用于低 SWaP（尺寸、重量和功耗）应用。

Sidekiq 平台开发套件（PDK）

需要定制解决方案的高级用户可利用 Sidekiq 的 PDK。它为用户提供用于与卡进行交互的软件 API，以及用于定制的 FPGA 参考设计源代码。软件 API 提供了一个易于使用的接口，用于配置射频收发器，并通过 PCIe 接口在主机和 Sidekiq 之间传输数据。高级用户可以在 FPGA 中添加自己的处理模块，从根本上提升系统的信号处理能力。

模块框图

Sidekiq M.2 和 Mini PCIe 的模块框图展示了其内部主要组件连接关系，如 PPS 输入、参考时钟输入、FPGA GPIO、射频收发通道、ADC、DAC、闪存、温度传感器、加速度计等，部分功能（如双接收或发射通道）在特定 MIMO 版本中可选。

目标应用

适用于多种场景，如立方体卫星 / 数据链路（使用经过实地验证的硬件满足关键任务需求）、嵌入式 / 射频测试（无需重新开发，即可创建便携式且功能强大的射频分析工具）、无人机 / 远程射频传感器（满足无人机、远程传感器或便携式系统在 SWaP 方面的严苛要求）以及任何需要灵活、可互操作的无线电终端场景。

规格参数

数字规格
- FPGA：Sidekiq Mini PCIe 采用 Xilinx Spartan 6 LX45T FPGA，通过 x1 PCIe 接口连接主机；Sidekiq M.2 采用 Xilinx Artix 7 XC7A50T FPGA，通过 x1 Gen2 PCIe 接口连接主机。
- USB：使用 Cypress FX2 微控制器，通过 USB 2.0 接口连接主机。
- FPGA 重编程：可通过 USB 或 PCIe 进行。
- GPIO：可用于定制 I/O。
- 温度传感器：测量范围为 -55°C 至 +125°C（精度为 ±2°C）。
- 加速度计：3 轴。
物理规格
- 外形规格：Sidekiq Mini PCIe 为 Mini PCIe 卡，具有 x1 PCIe 和 USB 2.0 接口；Sidekiq M.2 为 M.2（3042 - D3 - B - M）卡，具有 x1 PCIe Gen2 和 USB 2.0 接口。
- 尺寸：Sidekiq Mini PCIe 为 30mm x 51mm x 5mm；Sidekiq M.2 为 30mm x 42mm x 4mm。
- 重量：Sidekiq Mini PCIe 为 8 克；Sidekiq M.2 为 6 克。
- 典型功耗：2W。
射频规格
- 灵活的射频前端操作模式：Sidekiq Mini PCIe 支持两种模式，即两个相位相干射频接收器（共用本振）或一个射频接收器 + 一个射频发射器（独立本振）；Sidekiq M.2 支持两种模式，即两个射频接收器 + 两个射频发射器（2x2 MIMO）或一个射频接收器 + 一个射频发射器（独立本振）。
- 射频调谐范围：70 MHz 至 6 GHz。
- 射频通道带宽：高达 50 MHz。
- 典型接收噪声系数：< 8 dB。
- 典型接收三阶交调截点：-10 dBm。
- 接收采样率范围：233 Ksamples/sec 至 61.44 Msamples/sec。
- 发射采样率范围：233 Ksamples/sec 至 61.44 Msamples/sec。
- A/D 和 D/A 转换器采样宽度：12 位。
- 接收增益范围：0 - 76 dB，步长 1 dB。
- 发射增益范围：0 - 89 dB，步长 1 dB。
- 典型发射输出功率：+10 dBm（< 2 GHz 时为 + 13 dBm）。

Epiq - datasheet - Sidekiq™ M.2 and Mini PCIe.pdf
