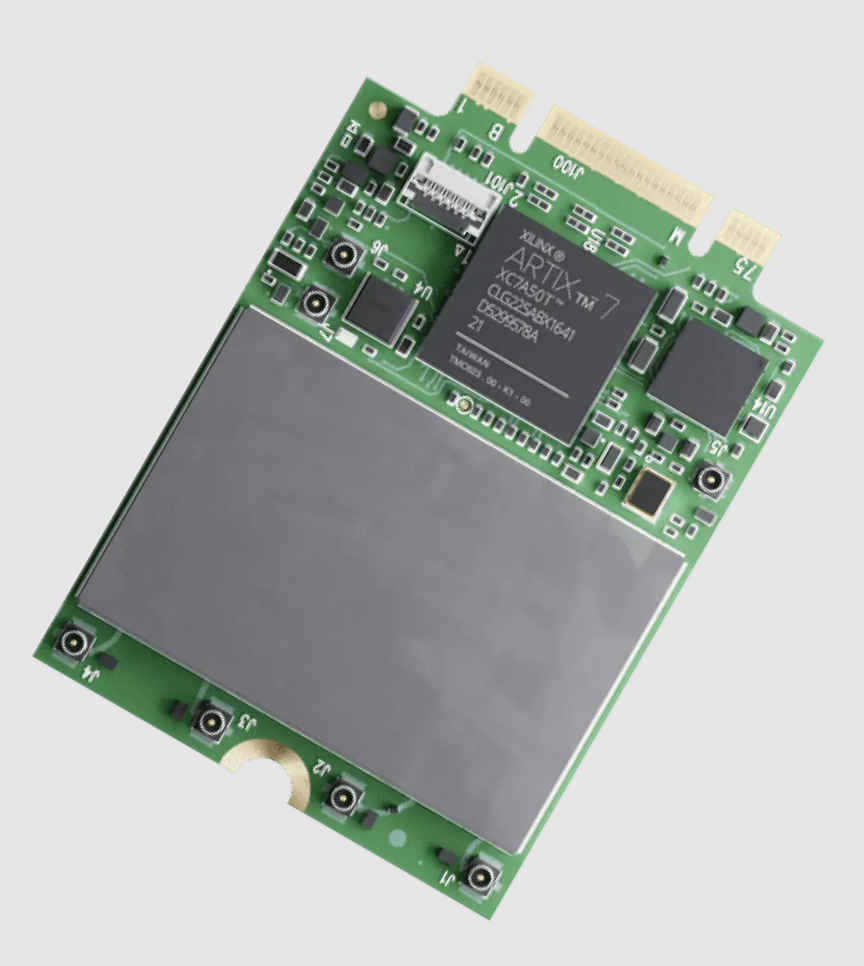

调谐范围：70 MHz 至 6 GHz。带宽：每个通道高达 50 MHz。功耗：典型使用情况下低于 2W。集成 FPGA：Xilinx Artix 7 XC7A50T FPGA，带有 x1 Gen2 PCIe 接口。外形尺寸：M.2 卡，模块键 B + M，Socket 2（30 mm x 42 mm x 4 mm）。I/O 接口：PCIe Gen2 x1（5 Gbps）+ USB 2.0。接收器数量：最多 2 个。发射器数量：最多 2 个。

SIDEKIQ™ MINI PCIE 70MHz至6GHz 2收1发相位相参软件无线电PCIe板卡 50MHz带宽|Epiq Solutions (在产)

射频调谐范围：70 MHz 至 6GHz。

集成 FPGA：配备 Xilinx Spartan 6 LX45T FPGA，具有 x1 PCIe 接口。

射频收发器：最多 2 个接收通道（共用本振）；最多 1 个发射通道（发射和接收本振独立）。

射频带宽：每个通道高达 50 MHz。

外形尺寸：Mini PCIe 卡（30 mm x 51 mm x 5 mm）。

功耗：典型使用情况下为 2.1W。

参考价格：

厂家：Epiq Solutions （收录22个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SIDEKIQ™ MINI PCIE

SIDEKIQ™ MINI PCIE 系列软件定义无线电（SDR）专为轻松集成到基于 Mini PCIe 卡的系统而设计，是一款具有突破性的小尺寸解决方案。该系列采用 Analog Devices AD9361 宽带收发器，支持 70 MHz 至 6 GHz 的调谐范围和可编程逻辑，能将众多主机设备转变为强大的射频处理工具。

关键特性
- 射频调谐范围：70 MHz 至 6GHz。
- 集成 FPGA：配备 Xilinx Spartan 6 LX45T FPGA，具有 x1 PCIe 接口。
- 射频收发器：最多 2 个接收通道（共用本振）；最多 1 个发射通道（发射和接收本振独立）。
- 射频带宽：每个通道高达 50 MHz。
- 外形尺寸：Mini PCIe 卡（30 mm x 51 mm x 5 mm）。
- 功耗：典型使用情况下为 2.1W。
优势
- 专为嵌入式应用设计：Sidekiq™系列小型软件定义无线电可安装在标准 Mini PCIe 和 M.2 插槽中，并通过 PCIe 接口进行配置，便于添加到许多现成的计算系统中。
- 广泛的软件支持：Sidekiq™平台开发套件（PDK）提供易于使用的接口，用于配置射频收发器以及在主机和 Sidekiq™之间传输数据，以支持低 SWaP（尺寸、重量和功耗）解决方案的开发。
关键规格
- 调谐范围：70 MHz 至 6 GHz。
- 带宽：每个通道高达 50 MHz。
- 功耗：典型使用情况下为 2W。
- 集成 FPGA：Xilinx Spartan 6 LX45T FPGA，带有 x1 PCIe 接口。
- 外形尺寸：Mini PCIe 卡（30 mm x 51 mm x 5 mm）。
- I/O 接口：PCIe Gen1.1 x1（2.5 Gbps）+ USB 2.0 + GPIO。
- 接收器数量：最多 2 个。
- 发射器数量：1 个。
应用案例
- Flying Fox® Enterprise 无线安全应用：利用 Sidekiq™模块创建的 Flying Fox® Enterprise 是一款强大的射频传感解决方案，可保护设施免受未经授权的无线设备干扰，快速排除威胁并增强一线防御能力。
- 与嵌入式系统搭配：可与嵌入式系统完美搭配，作为集成 GPS 接收器 + 时钟 / 定时参考分配解决方案，通过 40 MHz 参考时钟和 PPS 信号同步多达四个外部设备（如 Sidekiq™），并可通过 USB 接口控制和访问 GPS 接收器的 NMEA 语句。
资源获取
- 手册下载：可下载 SIDEKIQ MINI PCIE FPGA 开发者手册、SIDEKIQ MINI PCIE 软件开发手册、SIDEKIQ MINI PCIE 硬件用户手册。
- 常见问题解答：介绍了软件定义无线电（SDR）的概念，即传统上由硬件实现的组件通过定制软件在个人设备或嵌入式计算机系统上实现，可用于扫描射频、收听 FM 广播等多种功能；还对比了 Epiq 的 SDR 产品与市场上其他产品的差异，Epiq 产品在紧凑尺寸下具有卓越的射频性能和灵活性，调谐范围 70 MHz 至 6 GHz，可用于频谱分析、射频记录等多种应用。

关键词:

Sidekiq™ M.2 和 Mini PCIe：小型化、可量产模块中的宽带射频收发器与 FPGA

小型软件定义无线电，适用于对尺寸有严格要求的场景

Sidekiq M.2 和 Mini PCIe 卡为关键任务应用添加射频功能减轻了负担。这些可嵌入式的软件定义无线电（SDR）收发器解决方案，可集成到支持 M.2 或 Mini PCIe 卡外形规格的系统中。其射频调谐范围为 70 MHz 至 6 GHz，具备可编程逻辑，典型功耗为 2.1 瓦。只需添加 Sidekiq M.2 或 Mini PCIe 卡，数百万的主机设备（笔记本电脑、平板电脑、嵌入式计算机等）即可立即转变为强大的射频处理设备，适用于低 SWaP（尺寸、重量和功耗）应用。

Sidekiq 平台开发套件（PDK）

需要定制解决方案的高级用户可利用 Sidekiq 的 PDK。它为用户提供用于与卡进行交互的软件 API，以及用于定制的 FPGA 参考设计源代码。软件 API 提供了一个易于使用的接口，用于配置射频收发器，并通过 PCIe 接口在主机和 Sidekiq 之间传输数据。高级用户可以在 FPGA 中添加自己的处理模块，从根本上提升系统的信号处理能力。

模块框图

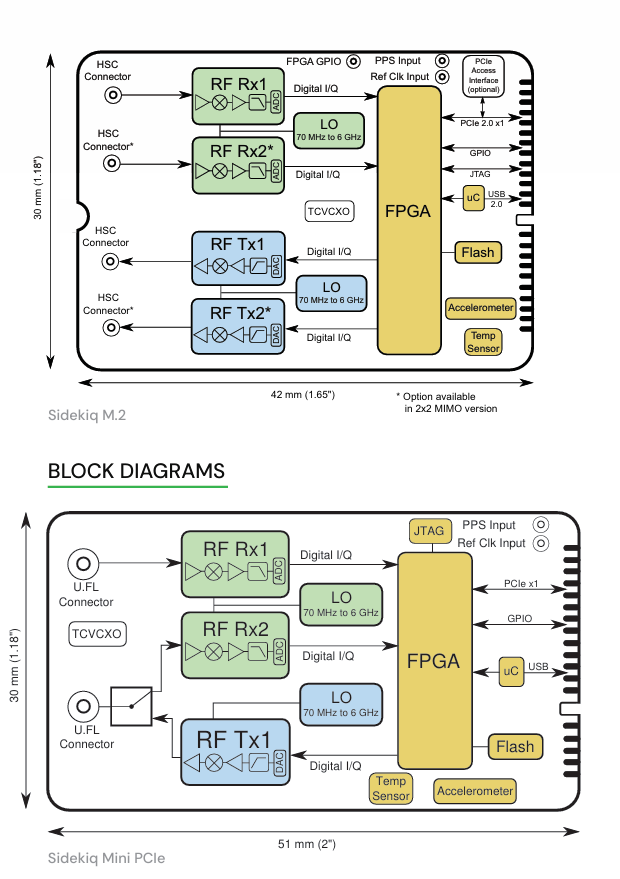

Sidekiq M.2 和 Mini PCIe 的模块框图展示了其内部主要组件连接关系，如 PPS 输入、参考时钟输入、FPGA GPIO、射频收发通道、ADC、DAC、闪存、温度传感器、加速度计等，部分功能（如双接收或发射通道）在特定 MIMO 版本中可选。

目标应用

适用于多种场景，如立方体卫星 / 数据链路（使用经过实地验证的硬件满足关键任务需求）、嵌入式 / 射频测试（无需重新开发，即可创建便携式且功能强大的射频分析工具）、无人机 / 远程射频传感器（满足无人机、远程传感器或便携式系统在 SWaP 方面的严苛要求）以及任何需要灵活、可互操作的无线电终端场景。

规格参数

数字规格
- FPGA：Sidekiq Mini PCIe 采用 Xilinx Spartan 6 LX45T FPGA，通过 x1 PCIe 接口连接主机；Sidekiq M.2 采用 Xilinx Artix 7 XC7A50T FPGA，通过 x1 Gen2 PCIe 接口连接主机。
- USB：使用 Cypress FX2 微控制器，通过 USB 2.0 接口连接主机。
- FPGA 重编程：可通过 USB 或 PCIe 进行。
- GPIO：可用于定制 I/O。
- 温度传感器：测量范围为 -55°C 至 +125°C（精度为 ±2°C）。
- 加速度计：3 轴。
物理规格
- 外形规格：Sidekiq Mini PCIe 为 Mini PCIe 卡，具有 x1 PCIe 和 USB 2.0 接口；Sidekiq M.2 为 M.2（3042 - D3 - B - M）卡，具有 x1 PCIe Gen2 和 USB 2.0 接口。
- 尺寸：Sidekiq Mini PCIe 为 30mm x 51mm x 5mm；Sidekiq M.2 为 30mm x 42mm x 4mm。
- 重量：Sidekiq Mini PCIe 为 8 克；Sidekiq M.2 为 6 克。
- 典型功耗：2W。
射频规格
- 灵活的射频前端操作模式：Sidekiq Mini PCIe 支持两种模式，即两个相位相干射频接收器（共用本振）或一个射频接收器 + 一个射频发射器（独立本振）；Sidekiq M.2 支持两种模式，即两个射频接收器 + 两个射频发射器（2x2 MIMO）或一个射频接收器 + 一个射频发射器（独立本振）。
- 射频调谐范围：70 MHz 至 6 GHz。
- 射频通道带宽：高达 50 MHz。
- 典型接收噪声系数：< 8 dB。
- 典型接收三阶交调截点：-10 dBm。
- 接收采样率范围：233 Ksamples/sec 至 61.44 Msamples/sec。
- 发射采样率范围：233 Ksamples/sec 至 61.44 Msamples/sec。
- A/D 和 D/A 转换器采样宽度：12 位。
- 接收增益范围：0 - 76 dB，步长 1 dB。
- 发射增益范围：0 - 89 dB，步长 1 dB。
- 典型发射输出功率：+10 dBm（< 2 GHz 时为 + 13 dBm）。

Epiq - datasheet - Sidekiq™ M.2 and Mini PCIe.pdf
