NDR551 20MHz至18GHz 4收相位相机架式参软件无线电模块 80MHz带宽|Epiq Solutions (在产)

4 通道微波 SDR

20MHz 至 18GHz 频率覆盖范围

80MHz 带宽

独立和相位相干调谐

16 位内部 ADC，256Msps

基于内部 FPGA 的信号处理，具备可变速率数字下变频器（DDC）

带时间标记的 VITA - 49 数字中频输出（基于每秒脉冲数（IPPS）输入）

以太网命令和控制

专用快速扫描控制接口

175W 功耗

参考价格：

厂家：Epiq Solutions （收录22个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

NDR551 微波软件定义无线电（SDR）是一款 4 通道超外差下变频器，可覆盖 20MHz 至 18GHz 的射频和微波信号。其集成的高动态范围 16 位模数转换器（ADC）以 256Msps 的采样率对 80MHz 宽的中频信号进行数字化处理。

关键特性

尺寸：1U，19 英寸机架安装设备框架
重量：23 磅
相位相干和独立调谐
瞬时带宽：80MHz
射频覆盖范围：20MHz 至 18GHz
功耗：175W

优势

适用于恶劣环境：NDR551 封装在坚固的 1U 铝制机箱中，具备射频屏蔽、热管理和防护功能，非常适合在恶劣环境下使用。
强大的内置数字信号处理（DSP）能力：NDR551 的射频 / 微波前端有 4 个通道，既能独立工作，也能进行相位相干操作，这使其非常适合多种多通道应用场景，如测向、地理定位和宽带记录。NDR551 出色的射频性能使其成为密集信号环境中机载应用的理想选择。它还拥有强大的 DSP 能力，包括 68 个数字下变频器（DDC）、25 种可选数字带宽、过采样以及解调功能。

适用的应用与任务

频谱感知
测向
宽带信号记录
有效载荷应用
目标应用与任务
频谱感知
测向
宽带信号记录
有效载荷

NDR551

20MHz 至 18GHz 微波软件定义无线电（SDR）
一款 1U 机架式超外差下变频器

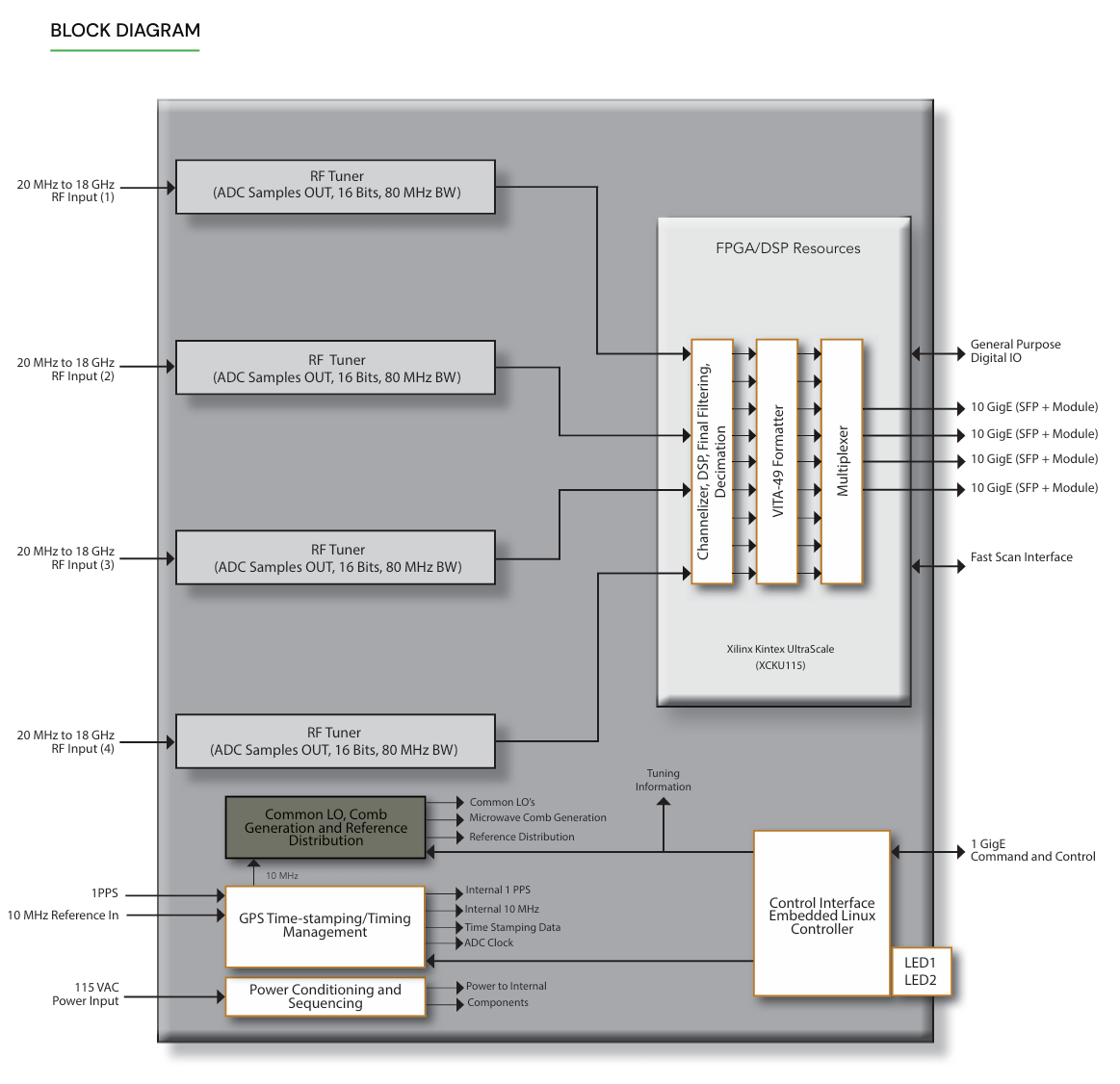

NDR551 微波 SDR 是一款 4 通道超外差下变频器，可覆盖 20MHz 至 18GHz 的射频和微波信号。它安装在 1U、19 英寸的设备框架内，整体尺寸为 19 英寸宽 ×1.75 英寸高 ×18 英寸深。集成的高动态范围 16 位模数转换器（ADC）以 256Msps 的采样率对 80MHz 宽的中频信号进行数字化处理。通过以太网接口对数字调谐器进行命令和控制，电源由 115VAC 外部电源输入提供。总功耗为 175 瓦。板载赛灵思 Kintex UltraScale 系列 FPGA，包含一个 VITA - 49 格式化器、数据多路复用器和 10G 以太网数字中频数据接口。

四个 10G 以太网数字中频输出接口同时提供全带宽数字中频数据和多个窄带数字下变频器（DDC）输出。有两种操作模式：接收器模式和快速扫描模式。接收器模式包含众多可选择带宽的 DDC，快速扫描模式支持过采样和解调，为搜索等应用提供简化的用户界面。基于 Linux 的命令 / 控制单元用于控制设备。该设备封装在坚固的铝制机箱中，提供射频屏蔽、热管理和防护，适用于恶劣环境。

关键亮点

4 通道微波 SDR
20MHz 至 18GHz 频率覆盖范围
80MHz 带宽
独立和相位相干调谐
16 位内部 ADC，256Msps
基于内部 FPGA 的信号处理，具备可变速率数字下变频器（DDC）
带时间标记的 VITA - 49 数字中频输出（基于每秒脉冲数（IPPS）输入）
以太网命令和控制
专用快速扫描控制接口
175W 功耗
