Epiq Solutions
NDR358 八通道 1U 机架式软件无线电
20MHz至6GHz · 8收相参 · 80MHz带宽 · 1U 机架 · 72 DDC
产品简介

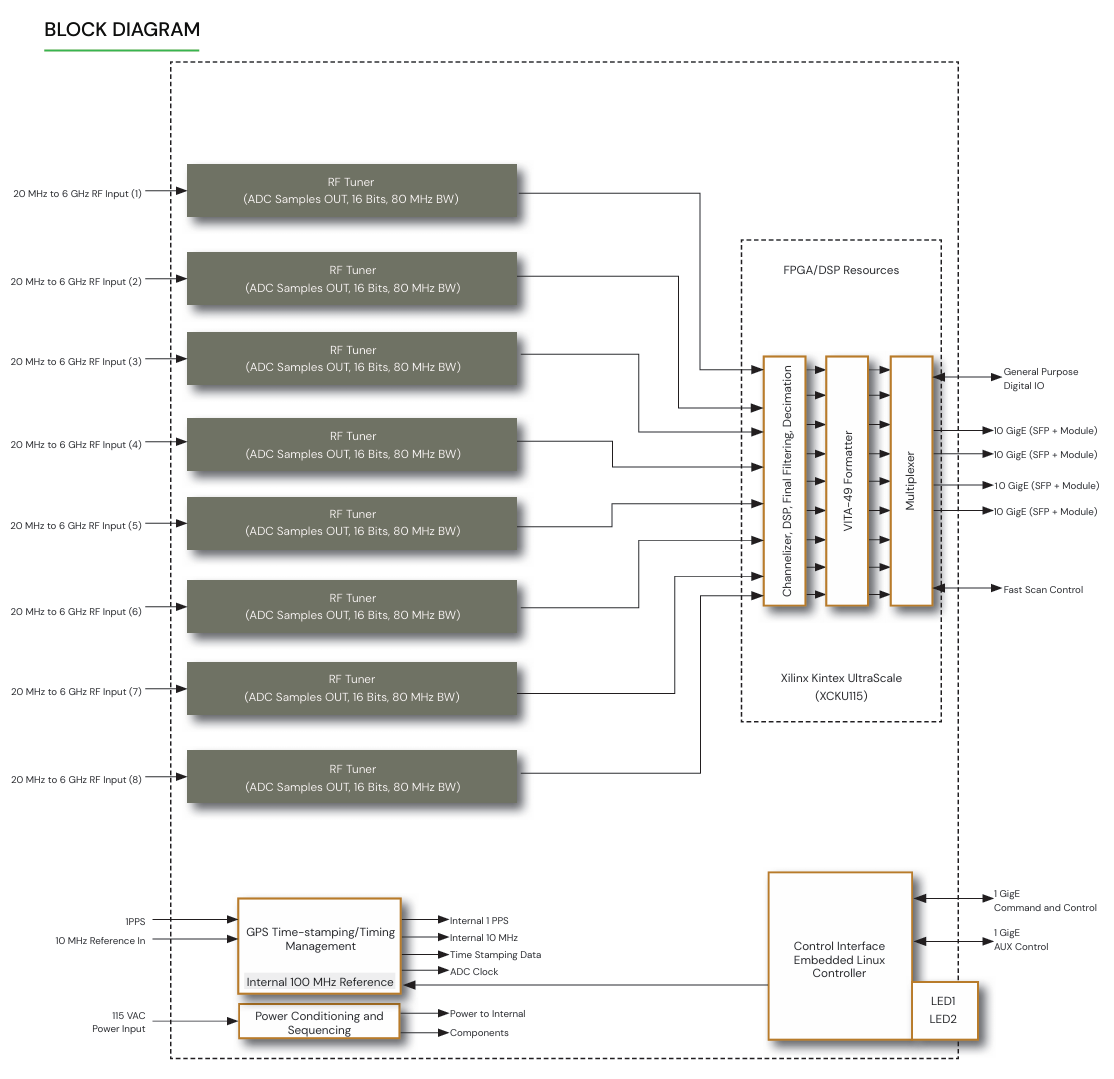

NDR358 是 1U 19 英寸机架设备：8 路超外差接收，20MHz 至 6GHz，80MHz 中频用 16bit ADC 在 256Msps 采样，8 路可独立也可相参。
板载 Kintex UltraScale 承担信道化、VITA 49 封装与数据复用，再经四路 10GbE 送出。
真正拉开差距的是 DSP 深度：72 个 DDC、25 档数字带宽、过采样与解调都在机内完成。
这意味着前端只管把信号干净地采下来，选频和抽取不必占主机的算力。
145W、10 公斤，属于机柜内的固定或车载安装。
1U 机架式 8 通道接收机，机内完成深度信道化后以 VITA 49 输出。
核心参数
• 频率范围：20 MHz至6 GHz
• 最大瞬时带宽：80 MHz
• 最大接收通道：8
• 无杂散动态范围 SFDR（典型）：90 dB
• 板载 CPU：Yes
• 功耗（典型）：145 W
• 重量：22 lb 10 kg
• 数据接口：Ethernet etc.
功能特性
• 8 通道独立或相参：整机 8 路相位一致，可做测向与波束形成。
• 72 个 DDC / 25 档带宽：信道化在机内完成，主机只处理需要的数据。
• 四路 10GbE 数字 IF：VITA 49 格式，同时输出全带宽与多路窄带 DDC。
• 七种 DSP 模式：接收、相参、快扫、重采样、交替接收、记录等模式可选。
• 专用快扫接口：Fast Scan 控制独立成路，扫描与侦收可并行。
• 1U 19 英寸加固机箱：铝壳屏蔽与散热，适合机柜与车载。
应用场景
• 密集信号环境侦收：8 通道加深度信道化，适合高密度场景。
• 测向与地理定位：8 路相参做多基线测向。
• 宽带记录：全带宽与窄带 DDC 同时输出。
• 机载与车载固定站：1U 形态便于装入标准机柜。
资源下载
以上内容与指标均取自Epiq Solutions（Epiq Solutions）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Epiq Solutions · onetest 仪器资源库
Epiq Solutions
NDR358 八通道 1U 机架式软件无线电 详细指标
20MHz至6GHz · 8收相参 · 80MHz带宽 · 1U 机架 · 72 DDC
详细指标
指标取自 Epiq Solutions 官方数据手册与产品页；未列出的项目表示官方资料未给出，本站不作推测。
基本信息
• 频率范围：20MHz至6GHz
• 产品类别：Rack- mount
• 输出类型：Digital
• 调谐方式：Indep. & Phase Coherent
• 定时输入：10 MHz, PPS, GPS
射频
• 通道带宽：Digital IF data along with multiple narrow bandwidth DDC outputs. NDR358 includes a dedicated
• 最大瞬时带宽：80 MHz
• 最大接收通道：8
• 无杂散动态范围 SFDR（典型）：90 dB
接口与供电
• 功耗（典型）：145 Watts. An on-board
• 数据接口：Ethernet etc.
机械与环境
• 重量：22 lb 10 kg
资源下载
Epiq Solutions 官方数据手册与产品页
Epiq Solutions · onetest 仪器资源库
全部
厂家联系方式：
+1 847 598 0218
sales@epiqsolutions.com
3740 Industrial Ave,
Rolling Meadows, IL 60008
