超越 6GHz：射频模块转换解决方案可提供高达 18GHz 的 SDR 接入，为新兴波形提供宽带接入。
符合 SOSA 标准：Sidekiq VPX410 符合 SOSA™技术标准，具备快速适应性，其核心软件定义无线电（SDR）技术通过允许快速采用新兴功能，使应用程序具备前瞻性。
基于标准：Sidekiq VPX410 提供基于标准的解决方案，便于实现互操作性和构建广泛的技术生态系统。
使用寿命长：用户可定义的高速 I/O 技术，技术寿命长，可降低非重复性工程成本。

关键规格

调谐范围：100MHz 至 18GHz
带宽：每个通道 1GHz
功耗：所有通道标称功耗 20W
集成 FPGA：赛灵思 XCZU4EG
外形规格：带有 VITA 67.3 射频接入的 3U VPX
接收器：4 个
发射器：1 个

对比规格

对比项目	Sidekiq™ VPX400	Sidekiq™ VPX410
射频调谐范围	1MHz 至 6GHz	400MHz 至 18GHz
带宽	每个通道最高 200MHz	每个通道 1GHz
功耗	典型使用情况下低于 30W	所有通道标称功耗约 20W
集成 FPGA	/	赛灵思 XCZU4EG
外形规格	/	带有 VITA 67.3 射频接入的 3U VPX
接收器	最多 4 个	4 个
发射器	最多 4 个	1 个

配置

选择最适合您的 Sidekiq™
Sidekiq™ VPX410：这款 SDR 收发器模块符合 CMOSS/SOSA 标准，在单个 3U VPX 插槽中提供多通道射频调谐器解决方案。以 3U VPX 的形式提供高达 18GHz 的快速态势感知能力，是信号情报 / 电子战 / 通信应用的理想选择。
Sidekiq™ VPX400：这款 SDR 收发器模块基于 ADI 公司的 ADRV9009 射频收发芯片。调谐范围为 1MHz 至 6GHz，可用于多种应用。

应用

VPX 标准：VPX 是一种 ANSI 标准，打破了传统的 VMEbus 连接器方案。与 PCIe 和千兆以太网相比，VPX 保留了紧凑的 VME 3U 和 6U 格式，同时用快速、高度可靠的串行总线取代了并行总线。
国防应用：Sidekiq™ VPX410 的高频能力特别适合需要大量信号处理的应用，如电子战（EW）、军事传感器处理、雷达和认知无线电。

Sidekiq™ VPX410
多通道射频调谐器。在符合 CMOSS/SOSA 标准的 3U VPX 卡中覆盖 1MHz - 18GHz 频率范围
采用 3U VPX 外形规格，具备 VITA 67.3 射频接入，符合 SOSA 配置文件 14.6.11 标准
在单个 3U VPX 插槽中获取更多射频频谱
射频调谐器覆盖 1MHz 至 18GHz 频率范围
四个射频接收调谐器和一个射频发射调谐器
多通道射频覆盖高达 18GHz，实现快速态势感知
每个调谐器通道具有 1GHz 瞬时带宽

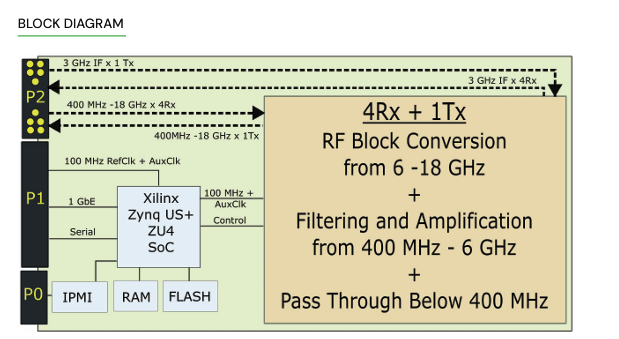

Sidekiq VPX410 是一款具有创新性、符合 CMOSS/SOSA 标准的软件定义无线电（SDR）多通道射频调谐器解决方案，采用 3U VPX 外形规格，适用于信号情报（SIGINT）/ 电子战（EW）/ 通信应用场景。Sidekiq VPX410 在单个 3U VPX 卡中集成了四个射频接收调谐器和一个射频发射调谐器，可覆盖 1MHz 至 18GHz 的射频频谱，每个通道的瞬时带宽高达 1GHz。它支持相位相干和独立调谐模式，可满足一系列操作应用场景，包括快速频谱扫描、测向、快速跳频和电子攻击。Sidekiq VPX410 可与 Sidekiq VPX400 以及其他 3U VPX 数字化仪和软件定义无线电设备互操作。
支持所有射频通道的频率 - 相位相干和独立操作
低功耗运行，所有调谐器在全带宽下运行时总功耗约 20 瓦
*6GHz 以下运行的旁路路径包括放大器和预选滤波器；400MHz 以下支持直通模式。
可选单卡 3U VPX 机箱，用于开发、实验室使用和轻度现场测试
版本 1.2

一般规格

符合 ECC3 环境规范
提供敷形涂层选项

SOSA 配置文件规格

符合 SOSA 配置文件 14.6.11 - 4 标准，带有 VITA 67.3C 14 SMPM 兼容的 P2 模块；符合 SOSA v1.0e 标准

物理规格

外形规格：3U VPX
尺寸：160 毫米 ×100 毫米 ×25 毫米
间距：1 英寸
热管理：传导冷却
典型功耗：约 20 瓦（假设所有四个射频接收调谐器和一个射频发射调谐器均处于活动状态）
工作温度范围：-40°C 至 + 70°C

数字规格

控制器处理器：AMD® Zynq® Ultrascale+ MPSoC ZU4，2GB DDR4 随机存取存储器，8GB 非易失性闪存，运行 Linux 操作系统
IPMI 合规性：版本 1.5
控制接口：通过控制平面上的 P1 实现 1GbE 连接

射频接收调谐器规格

调谐器数量：4 个
射频覆盖范围：1MHz 至 18GHz
中频频率：3GHz
瞬时带宽（每个调谐器）：1GHz
无杂散动态范围：>70dB
增益控制：0 - 20dB，步长 1dB
噪声系数：<12dB
三阶交调截点：>+5dBm
调谐器操作模式：相位相干或独立可调
射频接收调谐器射频接入端口：通过 P2 上的 VITA 67.3 接口，四个 400MHz - 18GHz 的射频输入端口（400MHz 以下为直通模式），四个 3GHz 的中频输出端口（6GHz 以下作为射频输出）

射频发射调谐器规格

调谐器数量：1 个
射频调谐范围：1MHz 至 18GHz
中频频率：3GHz
瞬时带宽（每个调谐器）：1GHz
调谐步长：25MHz
无杂散动态范围：>70dB
射频发射功率输出：+5dBm
发射三阶交调截点：>+20dBm
射频发射调谐器射频接入端口：通过 P2 上的 VITA 67.3 接口，一个 400MHz - 18GHz 的射频输出端口（400MHz 以下为直通模式），一个 3GHz 的中频输入端口（6GHz 以下作为射频输入）
