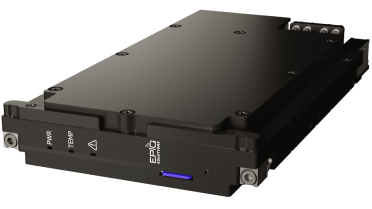

Sidekiq VPX400 70MHz至6GHz 4收或2收2发相位相参软件无线电模块 3U VPX 200MHz带宽|Epiq Solutions (在产)

关键特性

• 通道数量：4 个接收通道与 4 个发射通道

• A/D 转换器：16 位采样宽度

• 现场可编程门阵列（FPGA）：赛灵思 Kintex® UltraScale™ XCKU115 FPGA

• 通道带宽：最高可达 200 兆赫兹（可配置至 450 兆赫兹）

• D/A 转换器：14 位采样宽度

• 预选滤波：每个接收器配备七个带通射频滤波器

优势

• 快速部署：有助于快速开发融合的电子战 / 信号情报平台。SIDEKIQ™ VPX400 在一块 3U VPX 卡上构建了完整的相位相干多通道解决方案，其射频调谐范围广泛，典型功耗低于 40 瓦。

• 符合 SOSA 标准：SIDEKIQ VPX400 符合 SOSA™技术标准，具备快速适应性。其核心的软件定义无线电（SDR）技术能让应用程序快速融入新兴功能，从而使应用具有前瞻性。

• 适用于野外部署：专为严苛的部署任务而设计。SIDEKIQ™ VPX400 采用 3U VPX 外形规格和传导冷却技术，在野外环境中表现卓越。

关键规格

• 调谐范围：75 兆赫兹至 6 吉赫兹，可捕捉低至 1 兆赫兹的信号

• 带宽：每个通道最高 450 兆赫兹

• 功耗：40 瓦（典型使用场景下）

• 集成 FPGA：Kintex KU115

• 外形规格：3U VPX

• 输入 / 输出接口：PCIe 和 10/40 GbE

• 接收器数量：最多 4 个

• 发射器数量：最多 4 个

应用领域

• 广泛适用于多种应用场景：专为 3U VPX 架构设计。SIDEKIQ™ VPX400 专为坚固型部署和恶劣环境打造，能与多种 3U VPX 载卡兼容，在高性能嵌入式系统中表现优异。

• 先进无线通信领域：从大规模多输入多输出（MIMO）技术到相控阵雷达，SIDEKIQ™ VPX400 的双 4x4 MIMO 接口和出色带宽，使其成为处理复杂无线通信任务的理想选择。

• 国防应用领域：无论是电子战、C5ISR（指挥、控制、通信、计算机、情报、监视与侦察），还是通信领域，SIDEKIQ™ VPX400 凭借其卓越的性能和可靠性，为国防应用提供有力支持。

主要优势

• 在一张 3U VPX 卡上集成完整的射频到数字信号处理、多通道、相位相干解决方案

• 射频调谐范围广（最高达 6GHz）

• 可在 200MHz 瞬时带宽下运行；也能以 2 个通道独立调谐至 450MHz 瞬时带宽，软件定义无线电总瞬时带宽可达 900MHz

• 所有 Sidekiq 产品通用统一的开放 API

• 典型功耗低于 40W

• 同时支持 PCIe 和 10/40 GbE 接口

常规技术规格

• 环境适应性选项：ECC1 传导冷却，工作温度 0°C 至 55°C；或 ECC3 传导冷却，工作温度 -40°C 至 70°C。提供敷形涂层和底部填充选项。提供风冷选项。

• 配置文件规格：SLT3-PAY-1F1U1S1S1U1U2F1H-14.6.11-n（“-4” 代表符合 SOSA 规范的选项）。SLT3-PAY-1F1U1S1S1U1U4F1J-14.6.13-n

• 外形尺寸规格：尺寸：178.6 毫米 ×99.8 毫米 ×23.6 毫米（含弹出器突出部分）。重量：1.1 磅

数字技术规格

• 片上系统（SOC）：AMD® Zynq® UltraScale+™ MPSoC XCZU7EV，4GB 固态硬盘，可扩展至 32GB 固态硬盘。配备 4GB DDR4 随机存取存储器

• 现场可编程门阵列（FPGA）：AMD Kintex® UltraScale™ XCKU115 现场可编程门阵列。内存：每个 DDR4 x80 DRAM 端口 5GB DDR4。256MB BPI NOR 闪存（x16 异步并行闪存）

射频发射器规格

• 射频调谐：70 兆赫兹至 6 吉赫兹

• 相位相干发射器数量：四个频率 - 相位相干通道，或两对独立的两个频率 - 相位相干通道

• 射频通道带宽：4 通道模式下高达 200 兆赫兹；2 通道模式下高达 450 兆赫兹

• 典型输出功率：高达 +5 dBm

• 最大 D/A 采样率：500 兆采样 / 秒

• D/A 转换器采样宽度：14 位

• 射频调谐步长：5 赫兹

射频接收器规格

• 接收器数量：四个频率 - 相位相干通道，或两对独立的两个频率 - 相位相干通道

• 射频覆盖范围：1 兆赫兹至 6 吉赫兹

• 射频调谐步长：5 赫兹

• 射频通道带宽：4 通道模式下高达 200 兆赫兹；2 通道模式下高达 450 兆赫兹

• 典型接收噪声系数：8 分贝

• 典型输入三阶交调截点（在 8 分贝噪声系数下）：+8 dBm

• 最大 A/D 转换器采样率：500 兆采样 / 秒

• A/D 转换器采样宽度：16 位

• 接收增益模式：手动或自动（自动增益控制）

• 预选滤波器：每个射频接收器上有七个带通射频滤波器
