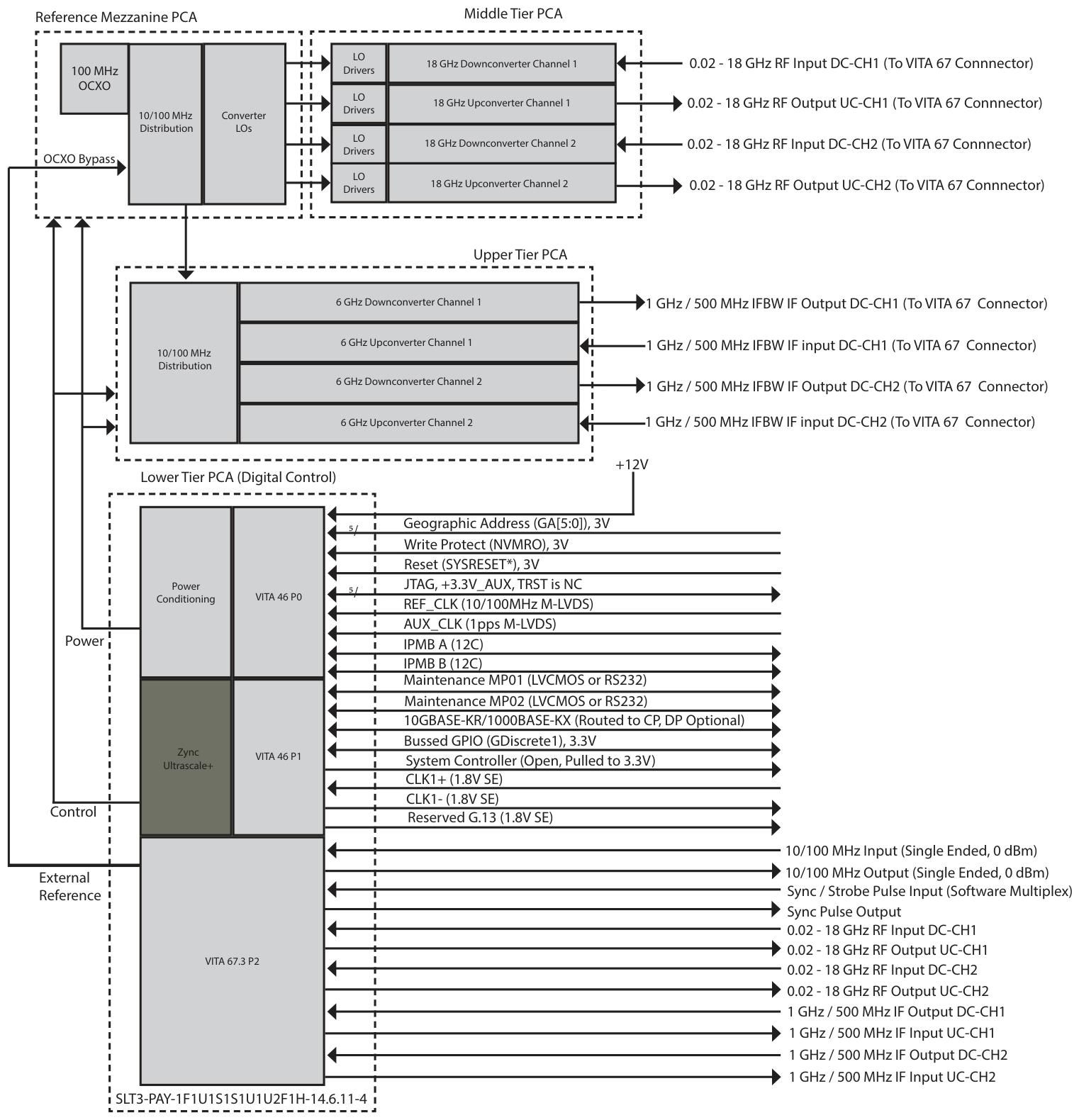

NDR664 是一款 4 通道、与 SOSA 标准兼容的 3U 微波收发器，频率覆盖范围从 20 兆赫兹至 18 吉赫兹。NDR664 在行业内领先的通道密度，最大程度降低了系统级的尺寸、重量和功耗（SWaP）。4 个通道各自提供 1 吉赫兹的模拟中频输出，且具备 500 兆赫兹的瞬时带宽。其中 2 个调谐器通道既能独立调谐，也能进行相位相干调谐；2 个发射通道同样支持独立调谐和相位相干调谐，多个 NDR664 单元还可实现同步，以达成相位相干操作。NDR664 采用超外差射频转换架构，有效减少杂散产物，实现高动态范围性能。其完全集成的合成器不仅调谐速度快、相位噪声低，而且若有需求，还能灵活选择替代的中频输入 / 输出中心频率（即不同于 1 吉赫兹的中频）。NDR664 内置一个 100 兆赫兹的恒温晶体振荡器（OCXO），并可接受 10 兆赫兹的参考输入。
该收发器的外形为单插槽（1 英寸间距）3U VPX，总功耗为 48 瓦（每个通道 12 瓦）。射频接口通过符合 VITA 67.3 标准的同轴端口，经 VPX 背板实现连接。背板接口与 SOSA、VITA 46/65 OpenVPX 标准兼容。NDR664 借助 VPX 背板上的千兆以太网接口（1G/10G 以太网）进行控制，其数字架构基于赛灵思 Zynq 片上系统（SoC）。

主要亮点

4 通道、符合 SOSA 标准的 3U VPX 微波收发器平台
20 兆赫兹至 18 吉赫兹的射频覆盖范围
500 兆赫兹带宽
支持独立调谐和相位相干调谐
1 吉赫兹中频输入 / 输出
MORA 2.4 板级支持包（BSP）
插槽配置文件 - SLT3-PAY1F1U1S1S1U-1U2F1H-14.6.11-4
1G/10G 以太网命令控制
48 瓦功耗

NDR664 是一款 4 通道、符合 3U SOSA 标准的微波收发器平台，频率覆盖范围为 20MHz 至 18GHz 。NDR664 行业领先的通道密度将系统级的尺寸、重量和功耗（SWaP）降至最低。4 个通道中的每个通道都能提供 1GHz 的模拟中频输出，且具有 500MHz 的瞬时带宽。
NDR664
移动背景图片

关键特性

尺寸小巧：单插槽 1 英寸 3U VPX
重量：最大 2.5 磅
相位相干和独立调谐
瞬时带宽：500MHz
射频覆盖范围：20MHz 至 18GHz
功耗：48W

优势

适用于密集射频环境：NDR664 是一款 4 通道 18GHz 微波收发器，非常适合通信情报（COMINT）、电子情报（ELINT）和电子战（EW）应用。其灵活、独立且相位相干的调谐功能，以及超宽带宽，使其成为密集信号环境的理想选择。
无缝系统集成：NDR664 完全符合最新的 SOSA 和 MORA 2.4 标准，与多种系统高度兼容。经验丰富的系统集成商已将其无缝集成到各种机箱中，能够在时间紧迫的情况下快速部署并提供高效支持。

适用的应用与任务

频谱感知
测向
无人机（UAS）与自适应链路建立（ALE）有效载荷
有效载荷应用
目标应用与任务
频谱感知
测向
无人系统（UxS）与自适应链路建立（ALE）有效载荷
有效载荷
