NDR585 2MHz至18GHz 4通道相位相参软件无线电模块 3U VPX 500MHz带宽|Epiq Solutions (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
NDR585
NDR585 是一款 4 通道、符合开放式传感器开放系统架构（SOSA）标准的 3U VPX 微波平台，可覆盖 20MHz 至 18GHz 的射频信号。它是一款坚固的传导冷却型 3U VPX 模块，遵循 VITA 46/48/65/67 标准。NDR585 行业领先的通道密度将系统层面的尺寸、重量、功耗和成本（SWaP）降至最低。该 VPX 模块支持独立调谐和相位相干调谐，两个单元可支持 8 通道相干操作。
功耗 48W

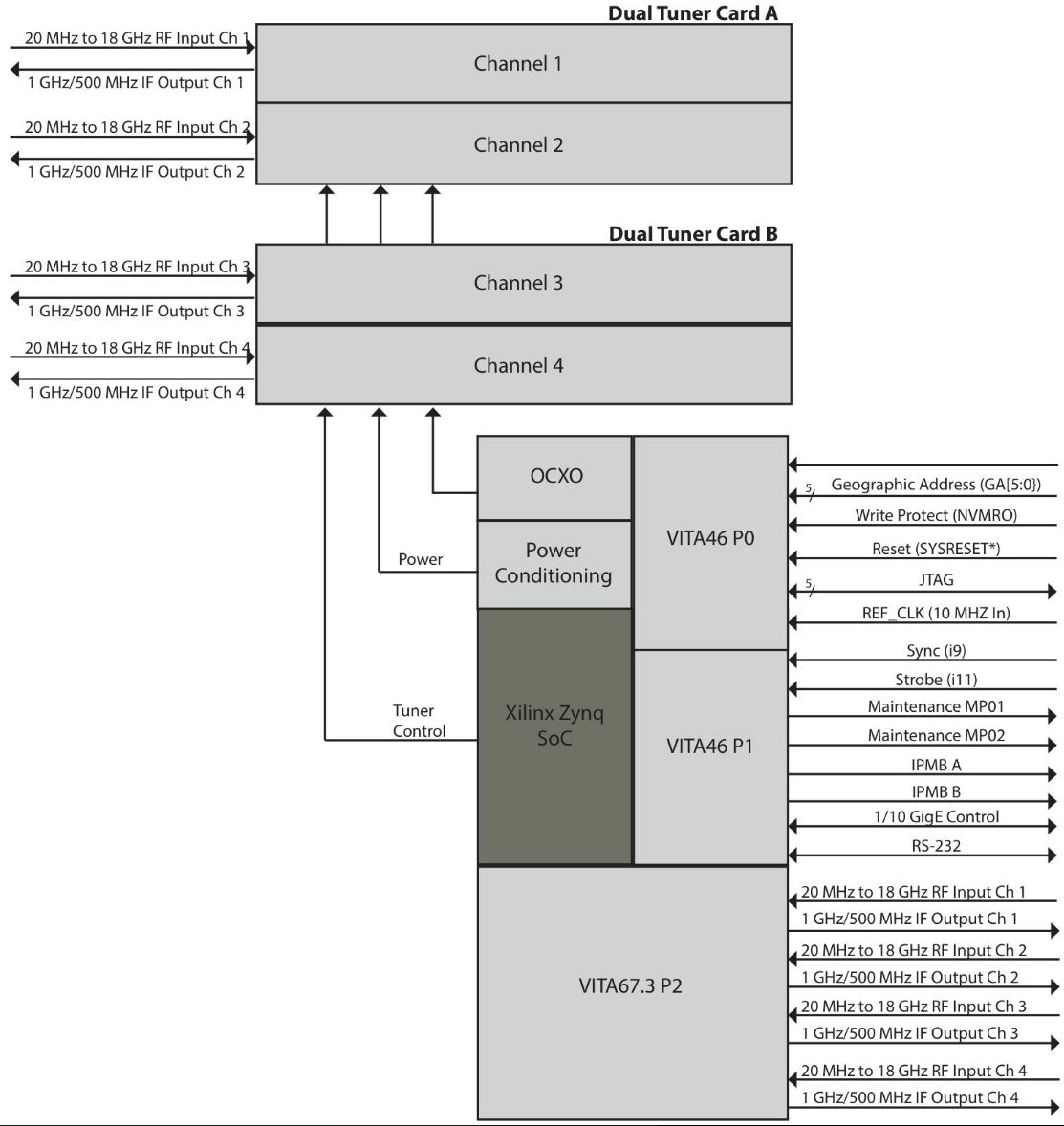

该设备的外形尺寸为单插槽（1 英寸间距）3U VPX，总功耗为 48 瓦（每个通道 12 瓦）。射频接口通过符合 VITA 67.3 标准的同轴端口在 VPX 背板上提供。背板接口符合 SOSA 以及 VITA 46/65 OpenVPX 标准。NDR585 通过 VPX 背板上的千兆以太网接口（1G/10G 以太网）进行控制。NDR585 的数字架构基于赛灵思（Xilinx）Zynq 片上系统（SoC）。关键特性
小巧尺寸：单插槽、1 英寸厚的 3U VPX 规格
重量：最大 2.5 磅
相位相干和独立调谐
瞬时带宽：500MHz
1GHz 模拟中频输出
行业领先的通道密度
MORA 2.4 板级支持包（BSP）
1G/10G 以太网命令控制
插槽配置文件 - SLT3 - PAY1F1U1S1S1U - 1U2F1H - 14.6.11 - 4
射频覆盖范围：20MHz 至 18GHz
功耗：48W
产品优势
密集射频环境的理想选择：NDR585 是一款 4 通道、18GHz 的微波调谐器，非常适合通信情报（COMINT）、电子情报（ELINT）和电子战（EW）应用。其灵活的独立调谐、相位相干调谐功能以及超宽带宽，使其成为密集信号环境下的理想之选。
无缝集成：NDR585 完全符合最新的 SOSA 和 MORA 2.4 标准，与多种系统具有高度兼容性。经验丰富的系统集成商已将其无缝集成到各种机箱中，以便在时间紧迫的情况下实现快速部署和高效支持。
适用的应用场景和任务
频谱感知
测向
无人机系统（UAS）和自适应链路建立（ALE）有效载荷
有效载荷
目标应用领域和任务
频谱感知
测向
无人机系统（UxS）和自适应链路建立（ALE）有效载荷
有效载荷
