RC-01-0202 5至170GHz移动便携毫米波屏蔽箱/暗室自动测试|ANTENNEX (在产)

这可不是普通的电波暗室或混响室。该测试室能让所有传导测试以无线方式进行，相比传统测试系统，速度快 10 倍，操作也更简便。它适用于从研发到生产的各个开发阶段。

我们以易用性为导向。该测试室对天线校准的要求不高，从而最大限度地缩短了设置时间。任何工程师或技术人员从第一天起就能轻松操作，几乎没有操作上的困扰。

参考价格：

厂家：Antennex （收录1个产品）

产地：荷兰

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

5-170 GHz 无线连接器 ® RC-01-0202

目标应用领域

用于测试微波和毫米波频段的系统、模块、相控阵。提供的解决方案包括但不限于：

电信与卫星通信：点对多点 / 点到点通信（PtMP/PtP）、固定无线接入（FWA）、用户设备（UE）、超宽带（UWB）、5G 新空口（5G NR）、6G
航空航天与国防 / 汽车：电磁敏感度（EMSO）、数字天线阵列（DAA）、无人机先进驾驶辅助系统（UAV ADAS）、存在检测、雷达、调频连续波检测（FMCW Detection）、超宽带（UWB）、调频连续波（FMCW）
教育领域：
封装天线、计量研究：www.antennex.tech

你可以借助无线连接器 ® 减少对电波暗室的依赖，或在内部开展高质量测试。它能在短时间内完成大部分电波暗室的测试，且精度更高（以秒为单位，而非小时）。

测量指标示例

总辐射功率（±0.2 dB）
功率谱密度（±0.5 dB）—— 邻道泄漏比（ACLR）、互调产物和谐波、带外发射
噪声系数（未来版本，±1 dB）

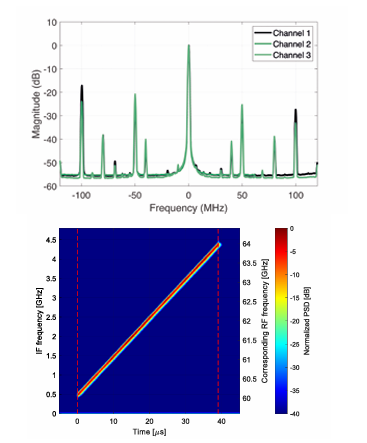

调频连续波雷达：调频期间总辐射功率（±0.1 dB）—— 功率谱密度（±0.5 dB）—— 调频斜率（±0.1 MHz/μs）

在现有设备中的无缝集成

无线连接器 ® 配备了仪器集成库，可自动控制实验室已有的知名品牌仪器，无需编写用于仪器兼容性的 SCPI 命令！你可以使用我们直观的 API 实现测试和测量自动化，也能通过集成控制面板上的图形用户界面（GUI）控制单个测量。它还具备自动后处理功能。

矢量网络分析仪
频谱分析仪
示波器

技术规格

长 x 宽 x 高	846 x 803 x 808 毫米	33.3 英寸 x 31.6 英寸 x 31.8 英寸
重量	55 千克	121 磅
工作电压	110 - 230 伏交流电

关键词:

毫米波无线连接器 RC-01-0202 产品说明书

ANTENNEX B.V. 公司的毫米波无线连接器（The Wireless Connector® ）是一款用于测试集成无线设备辐射或接收功率谱密度的桌面测量腔室。本文档将全面介绍其产品规格。

产品概述

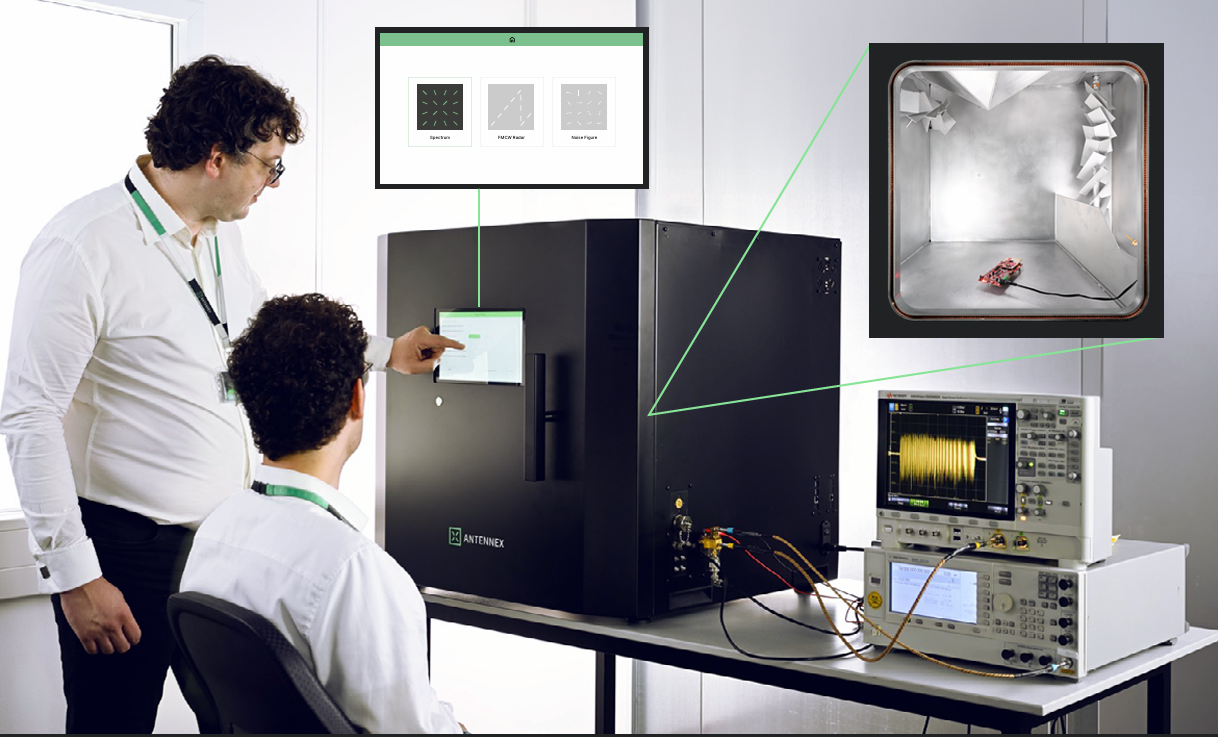

RC-01-0202 型毫米波无线连接器是一款桌面式屏蔽混响腔室，用于快速进行与功率谱密度相关指标的无线测试，频率覆盖范围为 5 - 140GHz。腔室内配备两个模式搅拌器和天花板上的反射金字塔，在被测设备（DUT）置于特定区域时可实现最佳性能。腔室设有两个带射频和直流接口的穿墙式馈通装置，用于连接参考天线和被测设备；天花板上还有第三个面板，可集成校准和扩展模块。此外，产品配备带图形用户界面（GUI）的集成控制面板，用于控制测量系统和处理数据，也可通过 API 进行控制，其软件能自动连接选定厂商的频谱分析仪。

关键特性

支持发射（Tx）和接收（Rx）全频谱测试，包括功率谱密度（PSD）、邻道泄漏比（ACLR）、带外发射、负载牵引（LOFT）等。
具备控制、校准腔室以及进行数据处理和分析的软件。
软件可自动控制并连接选定厂商的仪器。
定制穿墙式馈通装置，便于连接被测设备。
设有快速测试模式。
规定了工作体积，便于配置和设置。
全电磁屏蔽。
配备用于连接被测设备和参考天线的连接器面板。

适用场景

对调制信号和连续波（CW）信号进行辐射和接收功率谱密度测试。
测量相控阵在宽扫描角度下总辐射功率（TRP）的衰减情况。
为优化射频集成电路（RFIC）性能，提供偏置设置的快速反馈。
检测时变杂散发射。
测试雷达和电信应用中的带外发射。
进行通信频谱测试，如频谱再生、邻道泄漏比测试。
测试带功率放大器模块的谐波失真和压缩情况。
针对相控阵不同波束成形设置，进行系统增益和效率测试。
测试无源模块的天线效率。
进行毫米波频段辐射发射和抗扰度的电磁兼容性（EMC）测试。
分析调频连续波（FMCW）雷达的频谱图等。

服务内容

购买该产品包含安装、保修和培训服务。

系统规格

RC-01-0202 混响腔室

描述	规格（标称值）	附加信息
结构	铝制外壳
长度（外部 / 内部）	846mm（33.3 英寸）/800mm（31.5 英寸）
深度（外部 / 内部）	803mm（31.6 英寸）/-	-
高度（外部 / 内部）	808mm（31.8 英寸）/501mm（19.7 英寸）至金字塔顶端；695mm（27.4 英寸）（天花板处）	-
体积（外部 / 内部）	0.466 立方米 / 0.257 立方米	-
重量	55kg（121 磅）	-
频率范围	5 - 140GHz（验证频率范围，产品至少可使用至 170GHz）	-
空腔损耗	5GHz：15.2dB；10GHz：20.1dB；15GHz：23.8dB；...；140GHz：43.8dB	提供的损耗值为典型值，实际损耗可能略有差异，每个腔室均单独测量和校准，交付产品时会附带空腔损耗值
工作电压	110 - 230V AC（±10%）	-
典型功耗	60W	-
被测设备区域	300 x 300 x 300mm（11.8 英寸 x 11.8 英寸 x 11.8 英寸）	腔室内优化区域，适用于相控阵扫描角度范围为 -60° 至 60°
连接端口	4 个 USB 3.0；2 个 RJ45 以太网接口（1 个用于连接本地测量仪器，1 个用于远程控制）；1 个 HDMI 接口（用于外接显示器）	-
显示分辨率	1920 x 1080 像素	-
工作温度	10 - 30°C	-
工作湿度	20 - 80%（非冷凝）	-
工作海拔	最高 2000m	-
存储温度	5 - 50°C	-

CT-02-0104 腔室控制箱

描述	规格（标称值）	附加信息
搅拌器步进旋转	步长：0.1°；范围：0 - 360°（连续旋转）；速度：2rpm（12°/s）；加速度：120°/s²	-
搅拌器连续旋转	步长：0.1rpm（0.6°/s）；范围：0 - 20rpm；加速度：120°/s²	-

校准模块

校准模块型号	频率范围	最大输出功率	附加信息
CT-01-0104 RF 控制箱（用于校准模块）	-	-	-
CT-01-0201 校准模块	18 - 55GHz	3dBm	-
CT-01-0301 校准模块	55 - 90GHz	-3dBm	-
CT-01-0401 校准模块	90 - 140GHz	3dBm	-

连接器面板

FT-04-01XX 参考天线连接器面板：提供多种射频连接选项，如空面板、1 个波导、1 个 1.85mm 同轴电缆等，尺寸为内部 70 x 45 x 8mm（2.76 英寸 x 1.77 英寸 x 0.31 英寸），外部 106 x 81 x 8mm（4.17 英寸 x 3.19 英寸 x 0.31 英寸）。
FT-04-02XX 被测设备连接器面板：具备多种射频连接组合，如 4 个 2.92mm 同轴电缆、2 个 BNC 接口等，部分带有以太网 / USB 接口，尺寸为内部 170 x 47.6 x 8mm（6.69 英寸 x 1.87 英寸 x 0.31 英寸），外部 200 x 90 x 8mm（7.87 英寸 x 3.54 英寸 x 0.31 英寸）。
FT-05-XXXX 定制被测设备连接器面板：射频连接、电源连接和连接端口均可定制，尺寸与 FT-04-02XX 相同。

参考天线

RA-05-0101 参考 Vivaldi 天线（5 - 40GHz）：射频连接为 2.92mm 同轴电缆，尺寸为 17.0 x 52.3 x 71.1mm（0.67 英寸 x 2.06 英寸 x 2.80 英寸），每根天线均单独测量和校准，交付产品时提供天线效率值。
RA-01-0101 参考 Vivaldi 天线（18 - 55GHz）：射频连接为 1.85mm 同轴电缆，尺寸为 17.0 x 32.9 x 62.3mm（0.67 英寸 x 1.30 英寸 x 2.45 英寸），每根天线均单独测量和校准，交付产品时提供天线效率值。
RA-02-0101 参考开放式波导（OEWG）天线（55 - 90GHz）：射频连接为 WR12 波导，增益 6.5dBi，回波损耗 9dB，尺寸为 19.1 x 19.1 x 30.5mm（0.75 英寸 x 0.75 英寸 x 1.20 英寸），每根天线均单独测量和校准，交付产品时提供天线效率值。
RA-03-0101 参考开放式波导（OEWG）天线（90 - 140GHz）：射频连接为 WR8 波导，增益 6.5dBi，回波损耗 9dB，尺寸为 19.1 x 19.1 x 25.4mm（0.75 英寸 x 0.75 英寸 x 1.00 英寸），每根天线均单独测量和校准，交付产品时提供天线效率值。

支持的测量仪器

频谱分析仪（用于频谱应用）：Keysight PXA 信号分析仪、Rohde & Schwarz FSW 信号与频谱分析仪。
矢量网络分析仪（用于无校准模块的腔室校准）：Keysight PNA/PNA-X 网络分析仪、Rhode & Schwarz ZNA 矢量网络分析仪。
示波器（用于 FMCW 应用）：Tektronix MSO（需高采样率）、Keysight DSO（需高采样率）。支持的设备列表会不断更新。

支持的软件版本

API 支持通过简单命令与毫米波无线连接器交互，实现测量自动化，可在 MATLAB 和 Python 中使用，无需额外工具箱。确保设置满足最低版本要求：MATLAB 为 2023b 或更高版本，Python 为 3.8 或更高版本。

下载手册

下载数据表
