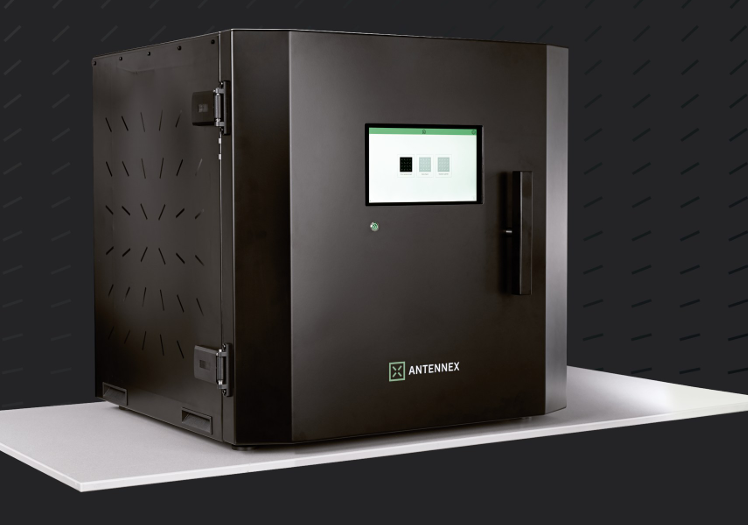

这可不是普通的电波暗室或混响室。该测试室能让所有传导测试以无线方式进行，相比传统测试系统，速度快 10 倍，操作也更简便。它适用于从研发到生产的各个开发阶段。我们以易用性为导向。该测试室对天线校准的要求不高，从而最大限度地缩短了设置时间。任何工程师或技术人员从第一天起就能轻松操作，几乎没有操作上的困扰。

同厂商产品

BJ-8856 700MHz至90GHz 紧缩场测试屏蔽箱|博杰

● 为5G远场天线测试而设计；● 工作频率范围：700MHz~90GHz；● 射频隔离:0.7~90GHz>70dB，吸波棉反射率：24 GHz~50GHz <-30 dB● 通过TTL硬件信号触发快速测量能力；● 温控箱（选配）用于从-40到100℃的极端条件测试。

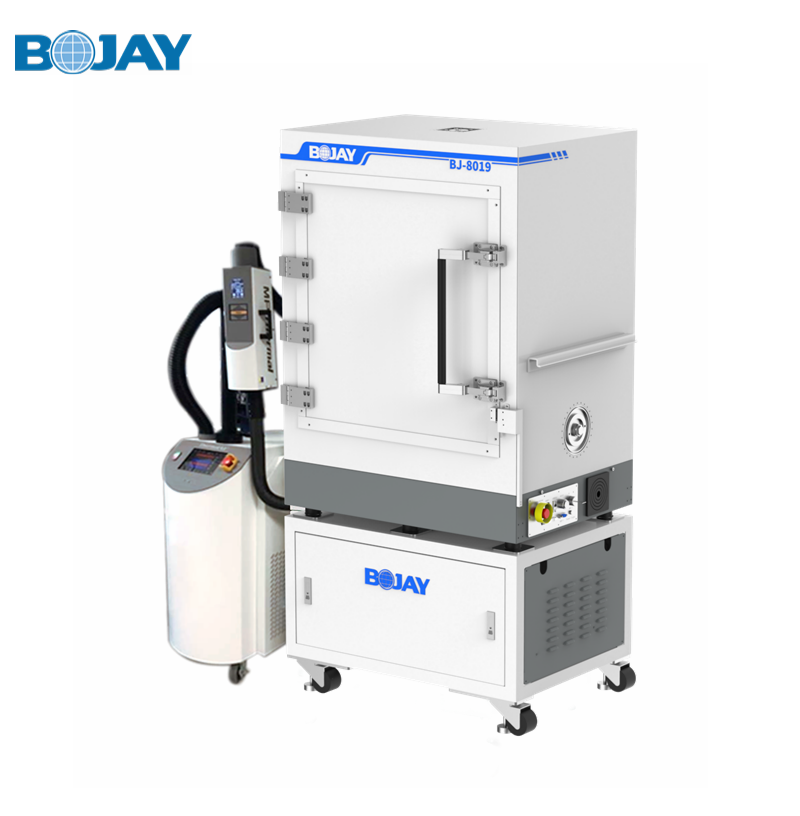

BJ-8019 700MHz至60GHz;实验室测试射频屏蔽箱|博杰

● 适用工作频率范围为700MHz-60GHz;●从700MHz到60GHz工作频率范围内射频隔离度大于70dB;●BJ-8019毫米波屏蔽箱是为5G OTA测试设计的，用于FR1、FR2和频率高达60GHz的测试；●双轴定位器可支持两轴360度旋转，用于天线测量；●可使用硬件信号触发，实现快速扫频，极大地提高了测量效率；●定位器可以通过USB、RS232或以太网进行控制，使用SCPI或Hex命令集；●最大远场测试距离为570mm；●保温箱（选配）可以在-40℃到100℃极限温度测试；●输入电源：交流100-240V/50Hz.

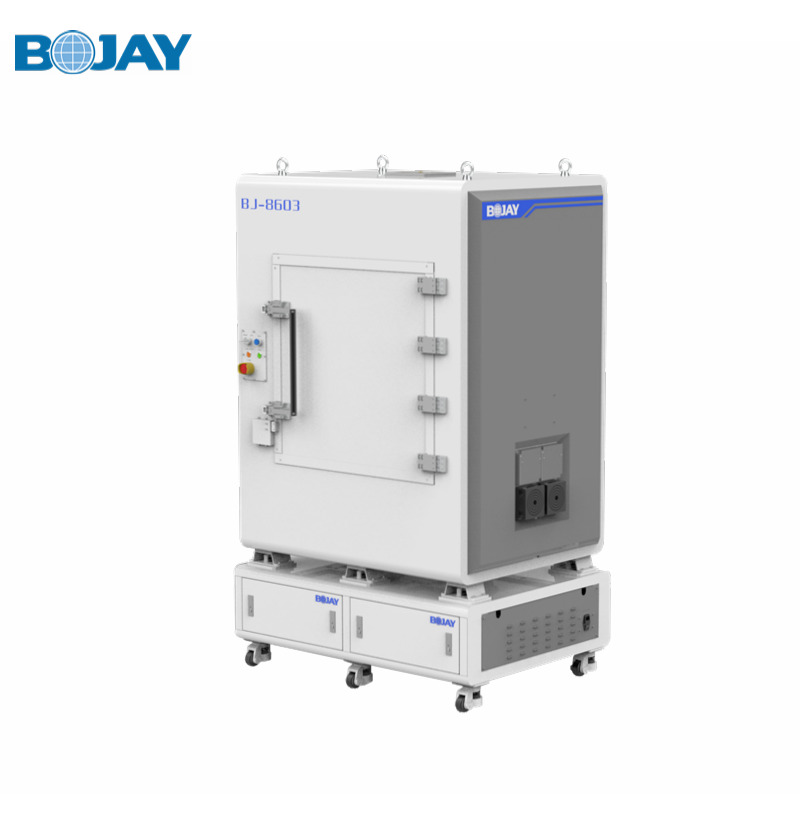

BJ-8603 24至90GHz紧缩场测试解决方案屏蔽箱/暗室|博杰

● BJ-8603测试系统包括一个紧凑的微波暗室和一个紧缩场，设计用于实验室环境下的毫米波OTA测试，覆盖频率范围为24至90GHz；●高精度的反射面为黑盒测试提供了一个直径200毫米的静区；●同时配备高精度的两轴定位器相结合，能够快速和准确地测量为各种尺寸的DUT天线；●通过TTL硬件信号触发的快速测量功能；●该系统能够在间接远场和直接远场测量方法之间切换；●保温箱（可选）可实现-40至100℃的极限温度测试；●结合汽车雷达模拟器，可覆盖速度、距离及角度等关键参数测试。

BJ-8607 24至90GHz紧缩场测试解决方案屏蔽箱/暗室|博杰 (在产)

● 用于实验室环境下的毫米波OTA测试;
● 高精度的反射面为黑盒测试提供了一个直径200毫米的静区;
● 同时配备高精度的两轴定位器相结合，能够快速和准确地测量为各种尺寸的DUT天线；
● 通过TTL硬件信号触发的快速测量功能；
● 该系统能够在间接远场和直接远场测量方法之间切换；
● 保温箱（可选）可实现-60至130℃的极限温度测试；
● 结合汽车雷达模拟器，可覆盖速度、距离及角度等关键参数测试

参考价格：

厂家：博杰|珠海博杰电子股份有限公司（收录34个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

● 适用于5G黑盒子测试，支持不同尺寸的产品测试;

● 实验室测试设备；

● 可用于汽车雷达模拟测；

● 可用于无源天线的方向图测试。

机械规格

内部尺寸	990(W)736(L)1690(H)mm
外形尺寸（不含底座）	1240(W)1070 (L)2000(H)mm
底座外形尺寸	/
操作门尺寸	825(W)*1050(H)mm
净重	approx.385kg
总重	approx.633kg
最大DUT 尺寸	130(L)*380(W)mm
最大装载能力	1.5kg

射频规格

射频隔离度	0.7~90GHz >70dB
吸波棉反射率	24 GHz to 90GHz< -30 dB

反射板及馈源天线规格

反射板	抛物线弧面，圆滑滚边
反射板尺寸	400 x 400 mm
工作频率范围	24 ~ 90GHz
静区尺寸	尺寸 φ200mm 幅度锥削 ≤ 1dB 幅度波纹 ≤ ±0.5dB 相位误差 ≤ ±5° 交叉极化隔离度 ≤-30dB
馈源天线	工作频率 24~50GHz 连接器 2x2.4mm 可通过改变馈源天线扩展到90GHz 材质铝合金交叉极化隔离度 ≤-43dB

BJ-8607 博杰5G毫米波紧缩场（CATR）和远场二合一解决方案
