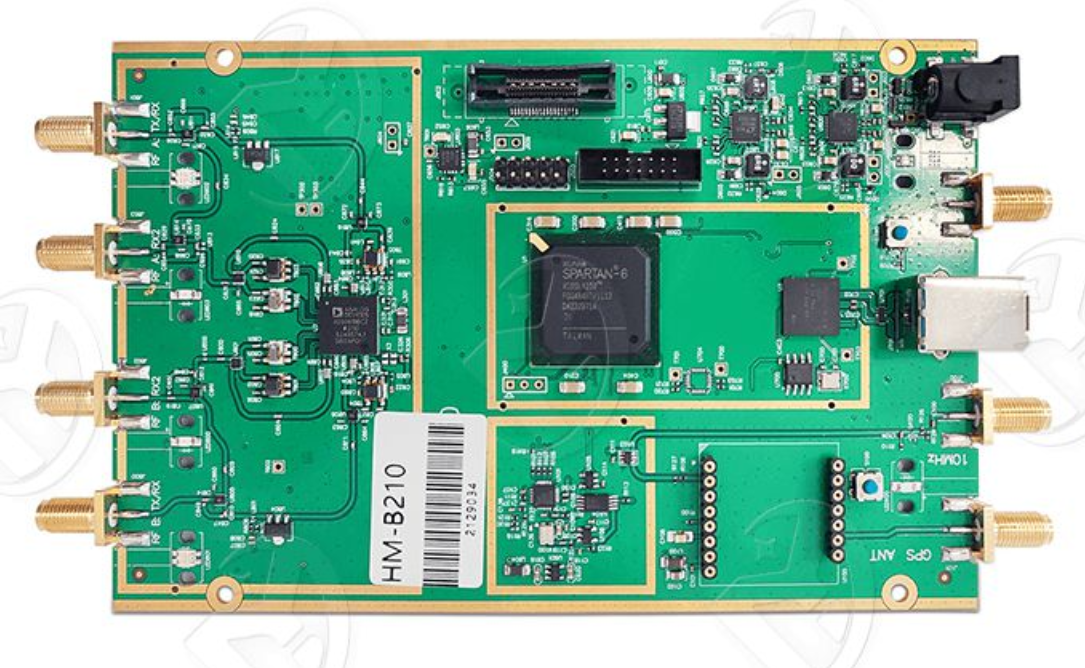

HM-B210（单板） 70MHz~6GHz 软件无线电模块 56MHz带宽|海曼无限

高集成度与宽频覆盖：高度集成，实现 70MHz - 6GHz 射频范围覆盖，满足多种无线电应用场景。出色带宽与采样性能：最大实时带宽 56MHz，基准采样率 61.44MS/s ，ADC 和 DAC 分辨率 12bits，保证信号处理效果。高速接口连接：采用 USB 3.0 接口，保障数据高速传输，便于与主机高效通信。强大开发支持：开源 UHD 支持多种框架，可借助 GNU Radio 快速开发，能与 HDSDR、Openbts 等开源程序兼容，代码重用性高。可编程 FPGA：配备用户可编写的 Spartan 6 XC6SLX75 FPGA，提升设备功能定制性。优质射频前端：基于 AD9361 构建射频前端，为模拟原型设备平台，提供稳定可靠的射频性能。

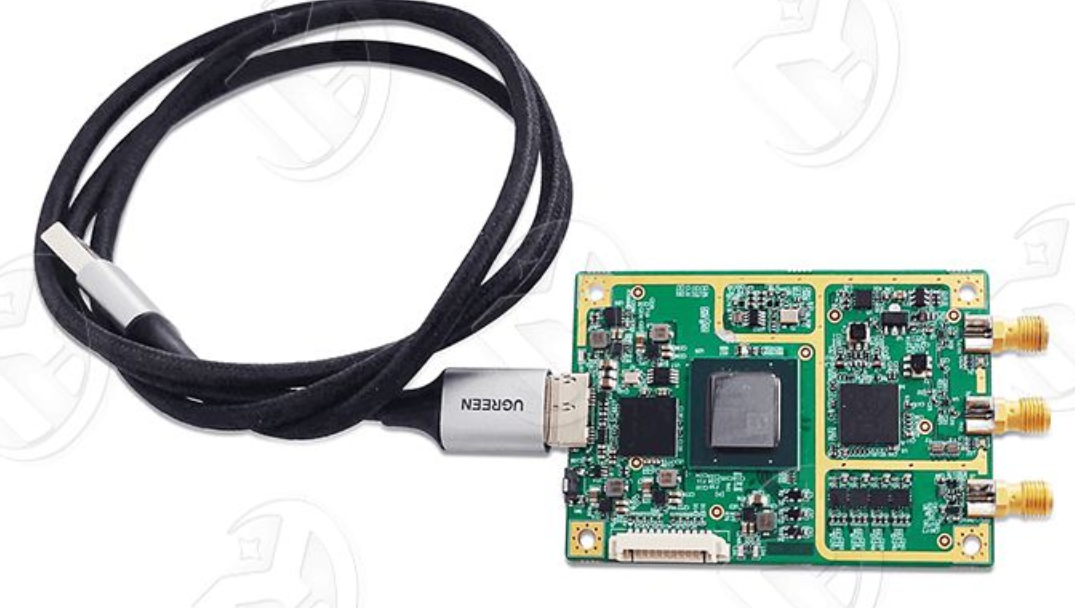

B20XI-mini 70MHz~6GHz 软件无线电模块 200kHz~56MHz通道带宽|海曼无限

高兼容性：更新适配固件后，可兼容 ettus 的 B200-mini 和 B205-mini 的 UHD 固件及应用环境，便于开发与平台转换。强大核心配置：采用 Xilinx ARTIX-7 XC7A200T FPGA，BRAM 和 DSP 乘法器数量升级，搭配 ADI AD9364 收发器，性能出色。宽频通信能力：70MHz - 6GHz 工作频段，56MHz 瞬时带宽，支持多种通信场景。高速数据传输：依靠 USB3.0 供电与传输数据，保障数据快速稳定传输。丰富接口设计：集成多种接口，包括 TX/RX、USB3.0、参考时钟、GPIO、JTAG 等，方便功能拓展。良好射频性能：输出功率≥10dBm，接收噪声系数≤8dB，频率精度≥±2.0ppm，满足通信需求。小巧紧凑外形：尺寸≤83.3×50.8×8.4mm，近似 IC 卡大小，便于集成与部署。宽泛环境适应：工作温度 - 40℃ - 85℃，湿度 2% - 98%（25℃），环境适应性强。

同厂商产品

HM X310 DC~6GHz 2收2发软件无线电模块 160MHz带宽|海曼无限 (在产)

核心架构与适配性：基于赛灵思 FPGA（Kintex-7），软件适配能力强，可用于多领域，紧跟无线电技术发展。

射频性能优异：双扩展插槽，配合子板实现 DC-6GHz 载频覆盖、160MHz 带宽。接收噪声指数低、三阶截取点良好；发射功率足、输出三阶截取点较高，收发 IQ 不平衡小。

基带参数出色：ADC 采样率 200MS/s、14bit 分辨率，DAC 采样率 800MS/s、16bit 分辨率，外接主机采样率 200MS/s（16bit 位宽），时钟精度高。

接口丰富：前后板接口涵盖编程、通信、时钟、电源、GPS 连接等，高速接口利于数据传输与设备拓展。

开发便利：支持 Linux 和 Windows 系统，提供多种开发环境与开源项目，降低开发门槛。

供电与尺寸合理：DC 12.5±3.5V 供电，半宽 1U 尺寸（277mm×217mm×39mm ），重 1.7±0.1kg，便于集成部署。

参考价格：

厂家：海曼无限|北京海曼无限信息技术有限公司（收录13个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

HM X300

产品介绍

X310是一款基于赛灵思FPGA(Kintex-7)的软件定义无线电平台(SDR)，可应用在下一代无线通信领域，也可以广泛应用于电子战、雷达、导航等其他无线电相关领域。可通过软件适配各种无线电新标准和新协议。平台内置两个扩展微波射频插槽，配合不同的微波射频子板可覆盖DC~6GHz载频,160MHz信号带宽,丰富的高速接口（PCIe, dual 10 GigE, dual 1 GigE）。

功能接口

1. 前面板

从左至右，依次为：

JTAG：用于板载 USB-JTAG 编程器的 USB 连接器

射频 A 组

TX/RX LED：子板 A 上的 TX/RX 通道的数据传输及指示灯

RX2 LED：子板 A 上的 RX2 通道上的数据传输及指示灯

REF：外部参考时钟被锁定指示灯

PPS：通过每秒脉冲一次指示有效的 PPS 信号

AUX I/O：前面板 15角辅助GPIO 连接口。

GPS：GPS 参考已锁定指示灯

LINK：主机正在与设备通信指示灯

射频 B 组

TX/RX LED：指示子板子板 A 上的 TX/RX 通道的数据传输

RX2 LED：指示子板 A 上的 RX2 通道上的数据传输

PWR：电源开关

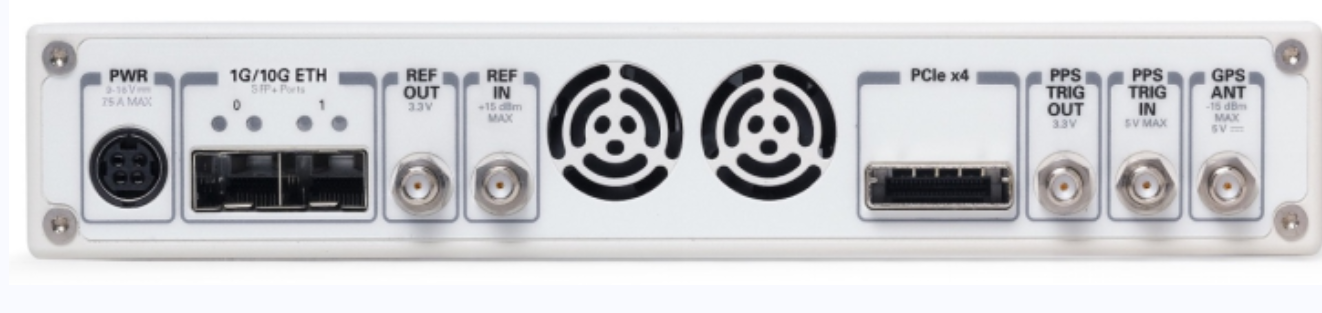

2. 后面板

PWR：电源连接器

1G/10G ETH：以太网接口的 SFP+ 端口

REF OUT：输出参考时钟的输出端口

REF IN：参考时钟输入

PCIe x4：用于有线 PCI Express 链路的连接器

PPS/TRIG OUT：PPS 信号的输出端口

PPS/TRIG IN：PPS 信号的输入端口

GPS：连接 GPS 天线

性能参数

1. 基带部分

ADC采样率	200 MS/s
ADC分辨率	14 bits
DAC采样率	800 MS/s
DAC分辨率	16 bits
外接主机采样率(16bits数据位宽)	200 MS/s
内参考时钟	2.5 ppm
可选配GPSDO精度	20 ppb

2. 微波射频部分

接收

噪声指数：

10~20MHz	3~4dB
20~500MHz	2~3dB
0.5~1.5GHz	2~4dB
1.5~4GHz	4~5dB
4~6GHz	5~7dB

接收三阶截取点

10~35MHz	4~10dBm
35~500MHz	10~12dBm
0.5~1.5GHz	8~13dBm
1.5~6GHz	8~9dBm

接收IQ不平衡

＜ -30dBc

发射

发射功率

10MHz~3.5GHz	＞20dBm
3.5~4GHz	18~20dBm
4~5GHz	13~18dBm
5~6GHz	7~13dBm

输出三阶截取点

10~500MHz	＞40 dBm
0.5~3GHz	＞36 dBm
3~5GHz	＞20 dBm
5~6GHz	＞26 dBm

输出IQ不平衡＜ -30dBc

开发应用

操作系统	软件开发环境	开源项目
Linux系统Windows系统	GNU RadioMatlabLabView	OpenAirInterfaceOpenLTE

环境

供电：DC 12.5±3.5V

满功率：≤7.5A@12V

外廓尺寸（半宽，1U）:277mm×217 mm×39 mm 长×宽×高

重量：1.7±0.1kg
