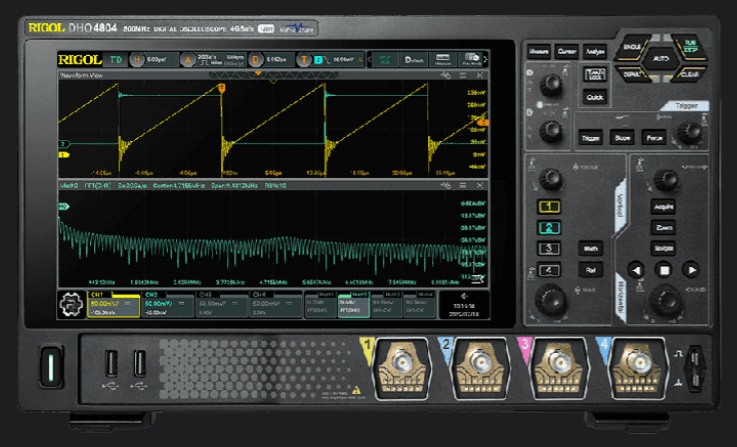

模拟带宽：最高 800MHz最高实时采样率：4GSa/s模拟通道数：4最大存储深度：500Mpts（可选）最高波形捕获率：1,500,000wfms/s
模拟带宽：最高 3GHz最高实时采样率：10GSa/s模拟通道数：4最大存储深度：500Mpts最高波形捕获率：600,000 wfms/s
MSO/DS7000 系列 500MHz模拟带宽 10GSa/s 4通道示波器|普源精电 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

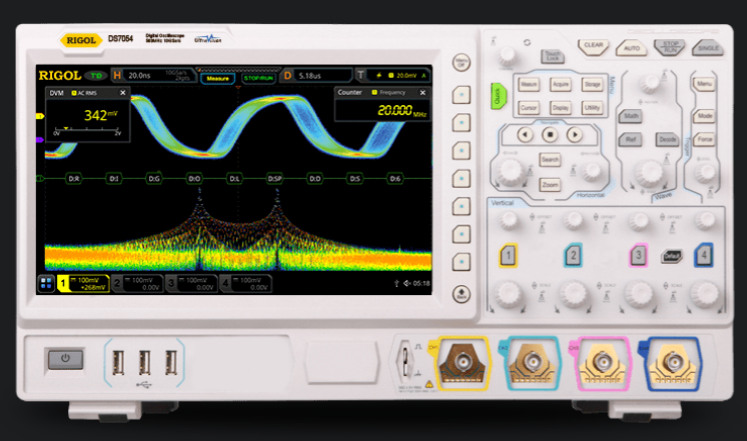

MSO/DS7000 系列数字示波器
MSO/DS7000 系列数字示波器是采用 RIGOL “凤凰座” 核心技术平台及 UltraVision II 代技术的中端示波器。
起步价：¥19800（含税）
带宽：最高 500MHz
最高实时采样率：10GSa/s
模拟通道数：4
最大存储深度：500Mpts（可选）
最高波形捕获率：600,000 wfms/s
特点
7 合 1 产品设计：借助逻辑探头、任意波发生器和串行总线解码选件，将 7 种仪器功能集成于一体。能应对嵌入式设计中的多种测试需求，如模拟波形、捕获高速信号、验证电力等级等，且可通过一个整合界面便捷切换功能。
大存储深度与相关功能：提供 500Mpts 存储深度，保障高采样率下的实用性。具备完整的搜寻、查找和波形录制功能，有助于在复杂信号中查找特殊波形问题。
10.1 英寸多点触控电容屏：支持多种手势操作，为用户提供优化的交互体验。
丰富的触发和协议解码：提供 RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行总线解码选件，同时支持 4 个串行总线解码。
硬件全内存自动测量：可同时观察并准确测量两路频率差异大的信号，在具有大量上升沿的波形中也能测得准确频率值。
高波形捕获率：波形捕获率达 600,000wfms/s，能有效减少死区时间，便于发现信号毛刺和偶发事件，提升工程师调试效率。
45 万帧硬件波形录制：支持 45 万帧硬件实时波形不间断录制和回放，方便用户仔细查看和分析每一段波形。
型号参数及价格
| 型号 | 模拟带宽 | 模拟通道数 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 内置信号源 | 价格（含税） |
|---|---|---|---|---|---|---|---|---|
| MSO7054 | 500MHz | 4 | 10GSa/s | 500Mpts（可选） | 600,000 wfms/s | 16 | 2CH | ¥89800 |
| MSO7034 | 350MHz | 4 | 10GSa/s | 500Mpts（可选） | 600,000 wfms/s | 16 | 2CH | ¥64800 |
| MSO7024 | 200MHz | 4 | 10GSa/s | 500Mpts（可选） | 600,000 wfms/s | 16 | 2CH | ¥38800 |
| MSO7014 | 100MHz | 4 | 10GSa/s | 500Mpts（可选） | 600,000 wfms/s | 16 | 2CH | ¥29800 |
| DS7054 | 500MHz | 4 | 10GSa/s | 500Mpts（可选） | 600,000 wfms/s | - | - | ¥79800 |
| DS7034 | 350MHz | 4 | 10GSa/s | 500Mpts（可选） | 600,000 wfms/s | - | - | ¥54800 |
| DS7024 | 200MHz | 4 | 10GSa/s | 500Mpts（可选） | 600,000 wfms/s | - | - | ¥28800 |
| DS7014 | 100MHz | 4 | 10GSa/s | 500Mpts（可选） | 600,000 wfms/s |
升级选件及配件价格
带宽升级选件：DS7000 - BW2T5（200M 到 500M 带宽升级，¥51680 含税）、DS7000 - BW3T5（350M 到 500M 带宽升级，¥25680 含税）等。
功能升级选件：MSO7000 - AWG（双通道 25MHz 任意波形发生器，¥3680 含税）、DS7000 - PWR（内置电源分析选件，¥5980 含税）等。
存储深度升级选件：DS7000 - 5RL（500Mpts 存储深度升级，¥8980 含税）、DS7000 - 2RL（250Mpts 存储深度升级，¥5980 含税）。
数据线：CB - USBA - USBB - FF - 150（USB 数据线，150cm，¥20 含税）、CB - DB9 - DB9 - F - F - 150（RS232 数据线，双母头，150cm，¥89 含税）、CB - BNC - BNC - MM - 100（BNC 同轴线，100cm，¥50 含税）。
其他配件：NFP - 3（近场探头，频率范围 30 MHz 至 3 GHz，¥2990 含税）、RM6041（机架安装套件，¥1488 含税）、DK - DS6000（演示板，¥980 含税）、T2R1000（探头接口适配器，¥1980 含税）、UPA - DS（电源分析选件，¥6098 含税）。
探头
高压探头：RP1018H（18kV 150MHz，¥4000 含税）、RP1300H（300MHz 高压探头 (2kV)，¥500 含税）、PVP2350（350MHz, 10:1/1:1, 无源高阻探头，¥300 含税）、RP6150A（1.5GHz 无源低阻探头，¥2350 含税）、RP3500A（500MHz 无源高阻探头，¥1360 含税）。
有源探头：PVA7250（2.5GHz 有源差分探头，¥39800 含税）、RP7150S（1.5GHz 单端有源探头，¥14267 含税）、RP7150（1.5GHz 有源差分探头，¥35000 含税）、RP7080S（800MHz 单端有源探头，¥7130 含税）、RP7080（800MHz 差分有源探头，¥17129 含税）。
电流探头：PCA1150（电流探头：10MHz，150A，¥33800 含税）、PCA2030（电流探头：100MHz，30A，¥36800 含税）。
